W przypadku instalacji niektórych systemów autonomicznej instalacji grzewczej zbiornika wyrównawczego jest wymagane. W tym artykule przyjrzymy się, czym jest to urządzenie, jaką funkcję pełni i jak jest połączone z systemem.

Co to jest zbiornik wyrównawczy i dlaczego jest potrzebny?

Od nazwy tego urządzenia można się domyślić, że jest ono wymagane do rozszerzenia. Faktem jest, że wraz ze zmianą temperatury ciśnienie w układzie zmienia się w wyniku rozszerzalności cieplnej. Ponieważ przy zmianie objętości wody lub innego płynu chłodzącego pozostaje praktycznie nieściśliwy, rozszerzalność cieplna może prowadzić do zniszczenia urządzeń grzewczych.

Z tego powodu istnieje takie zjawisko jak młot wodny, który może również uszkadzać rury lub grzejniki. Jedynym właściwym rozwiązaniem w tej sytuacji jest włączenie do systemu zbiornika z powietrzem (łatwo ściśliwą substancją). Przy takim zbiorniku rozszerzalność cieplna chłodziwa doprowadzi jedynie do niewielkiego wzrostu ciśnienia.

Zwróć uwagę! Tak więc tlen nie rozpuszcza się w wodzie i nie powoduje korozji wewnątrz rurociągu, woda w zbiorniku jest oddzielona od powietrza elastyczną membraną.

Należy zauważyć, że urządzenie wykonuje opisaną funkcję w zamkniętych systemach grzewczych.

Jednak zbiorniki wyrównawcze są stosowane w innych typach konstrukcji grzewczych:

• W systemach otwartych, które mają kontakt z powietrzem.
• W scentralizowanych systemach z przepełnieniem. W tym przypadku zbiornik jest zainstalowany na poddaszu i jest podłączony do domowej rury grzewczej.

W obu przypadkach konieczne jest zainstalowanie zbiorniczka wyrównawczego, aby wyeliminować korki powietrza z rurociągu. Wynika to z faktu, że ciśnienie chłodziwa w systemach grzewczych nie wystarcza, aby wycisnąć powietrze z ich górnych części. W rezultacie zbiornik wyrównawczy służy jako zbiornik do zbierania powietrza.

W zamkniętych rurociągach ciepłowniczych powietrze jest wydmuchiwane, gdy rozpoczyna się grzanie, podczas gdy na wolnym powietrzu sam wchodzi w atmosferę.

Funkcje instalacji

Instalacja zbiornika wyrównawczego w systemie grzewczym zależy od rodzaju tego ostatniego. Jak wspomniano powyżej, ogrzewanie może być realizowane za pomocą metod zamkniętych i otwartych.

Poniżej zastanawiamy się, jak wykonać połączenie typu "zrób to sam" w obu przypadkach.

System otwarty

Ogrzewanie otwarte, w istocie, jest jednym dużym naczyniem ze specyficznymi prądami konwekcyjnymi wewnątrz.

Instalacja zbiornika wyrównawczego do ogrzewania w tym przypadku, podobnie jak w przypadku wszystkich innych urządzeń grzewczych, powinna zapewnić:

• Szybki wzrost czynnika chłodzącego nagrzanego przez kocioł do górnego punktu konstrukcji grzewczej, a także jego naturalna cyrkulacja przez urządzenia grzewcze.
• Swobodny i niezakłócony ruch pęcherzyków powietrza w górę.

Z tych powodów instalacja tego urządzenia odbywa się na górze struktury. Najczęściej w domach prywatnych te zbiorniki znajdują się na strychu lub w górnej części kolektora górnego stopnia (w systemie jednorurowym).

Muszę powiedzieć, że sam zbiornik do systemu otwartego również różni się w swojej konstrukcji:

• Nie wymaga zaworów;
• Nie potrzebuje gumowej membrany, a nawet pokrowca.

W takim przypadku zbiornik wyrównawczy jest prostym pojemnikiem, do którego można w razie potrzeby dodać wiadro wody w celu zastąpienia odparowanej wody. Co do zasady cena takiego urządzenia jest równa parą elektrod, a koszt jednego metra kwadratowego blachy stalowej ma grubość kilku milimetrów.

Zamknięty system

Jeśli projekt jest realizowany zgodnie z zamkniętym schematem, wówczas instalacja zbiornika wyrównawczego systemu ogrzewania ma szereg cech, które przeanalizujemy poniżej:

• Najlepszym miejscem do podłączenia urządzenia jest obszar, w którym przepływ chłodziwa jest najbliższy laminarnemu przepływowi i nie ma turbulencji.. Dlatego oczywistym rozwiązaniem jest zainstalowanie go przed pompą cyrkulacyjną do ogrzewania. Jeśli chodzi o wysokość położenia, nie ma to znaczenia, ponieważ zadaniem urządzenia, jak już wspomniano, jest kompensacja rozszerzalności cieplnej i tłumienia uderzenia hydraulicznego.
• Ogromne znaczenie ma lokalizacja zbiornika w kosmosie. Idealnie, ciecz powinna spływać do pojemnika od góry, co całkowicie usunie powietrze z przedziału z płynem.
• Objętość urządzenia musi wynosić co najmniej jedną dziesiątą objętości całej cieczy w układzie.. Oblicz objętość wody można oprzeć na mocy kotła - pobiera się 15 litrów cieczy na kilowat.

Zwróć uwagę! Często kotły grzewcze są wyposażone w zbiorniki wyrównawcze, a nawet pompy obiegowe. Dlatego zanim zaczniesz robić zakupy na urządzenia, upewnij się, że są one potrzebne.

Zgromadzenie

Jako przykład rozważ zastosowanie instalacji pojemności membrany.

Tak więc instrukcja wygląda następująco:

• Jeśli podłączono się do istniejącego ogrzewania, najpierw należy wyłączyć cały sprzęt i spuścić wodę z akumulatorów. Aby płyn lepiej płynął, otwórz krany Mayevsky'ego.

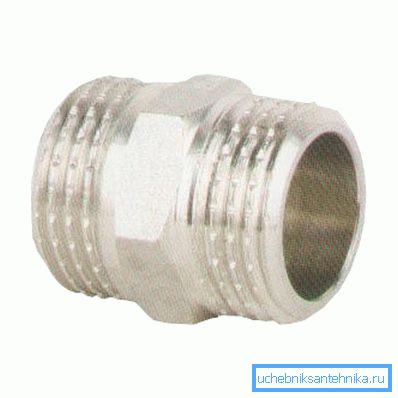

• Jeśli stosowane są plastikowe baterie grzejne, instalacja powinna zostać wykonana przez odłączalny element montażowy, zwany "amerykańskim". Pierwsza część jest przykręcana do zbiornika, a druga jest lutowana do rury. Następnie obie części są połączone.

• Następnie trzeba odciąć rurę grzewczą i zainstalować trójnik, do którego podłączona jest rura ze zbiornika.
• Podczas gdy w akumulatorach nie ma wody, konieczne jest zdjęcie filtra zgrubnego i umycie go.
• Po zainstalowaniu wszystkich elementów na miejscu, musisz otworzyć krany i napełnić kaloryfery wodą. Ciśnienie powinno wzrosnąć do 1,2-1,3 kPa.
• Pod koniec pracy należy wyruszyć w powietrze i zamknąć krany Mayevsky.

Wskazówka! Przed zbiornikiem wyrównawczym pożądane jest zainstalowanie dźwigu. Umożliwi to naprawę urządzenia bez rozładowywania wody z akumulatorów.

Po wykonaniu wszystkich powyższych czynności można włączyć kocioł.

Przydatne wskazówki

Aby działanie urządzenia nie powodowało problemów, zalecamy zapoznanie się z następującymi wskazówkami:

• Wszystkie zbiorniki membranowe mają złączkę, która umożliwia pompowanie powietrza do wymaganego ciśnienia.. Z fabryki urządzenia trafiają do sprzedaży pod ciśnieniem 1,5 kgf / cm? Ten sam sutek pozwala, w razie potrzeby, zmniejszyć ciśnienie.

• Istnieją czerwone zbiorniki wyrównawcze do ogrzewania i niebieskie do zasilania wodą.. Różnica między nimi polega jedynie na tym, że na niebiesko membrana wykonana jest z gumy spożywczej.
• Jeśli zawór bezpieczeństwa zbiornika często działa, to jego objętość nie wystarcza. W takim przypadku można zainstalować równolegle inne takie urządzenie.
• Jeśli ciecz w zbiorniku wrze, oznacza to, że płyn chłodzący krąży z małą prędkością lub w ogóle nie ma cyrkulacji.. Odpowiednio problem tkwi w pompie cyrkulacyjnej.

Tutaj, być może, wszystkie główne punkty, które musisz wiedzieć o udanej instalacji i eksploatacji zbiornika wyrównawczego.

Wniosek

Zbiornik wyrównawczy jest często niezbędnym elementem systemu grzewczego. Ponadto, aby mógł on skutecznie wykonywać powierzone mu zadania, konieczne jest jego prawidłowe zainstalowanie, zgodnie z powyższymi zasadami.

Z filmu w tym artykule możesz uzyskać dodatkowe informacje na ten temat.
