Żeliwne kotły na paliwo stałe - klasyka gatunku

Jeśli konstrukcja systemu grzewczego koncentruje się na maksymalnej autonomii, wówczas kocioł nie może tego zrobić. Żeliwne kotły na paliwo stałe można uznać za podstawę niezawodnego i trwałego systemu grzewczego. Ze względu na to, że do produkcji kotła używa się nie więcej niż zwykłej stali i żeliwa, nabywa ona wielu użytecznych właściwości, zostaną one omówione poniżej.

Rodzaje kotłów na paliwo stałe

Na pierwszy rzut oka zasada działania dowolnego kotła jest taka sama - paliwo jest spalane (stałe, płynne lub gazowe), a powstałe ciepło przesyłane jest do nagrzanego chłodziwa. W rzeczywistości może istnieć kilka trybów spalania, a projekt kotłów różni się znacznie od siebie.

Jeśli chodzi o urządzenia na paliwo stałe, można wyróżnić takie typy kotłów, jak:

• prosty żeliwny kocioł na paliwo stałe - słowo proste oznacza, że ​​paliwo po prostu pali się w palenisku. Potrafi pracować na drewnie, węglu, pelletach, przemyśle przetwarzania odpadów drzewnych itp.

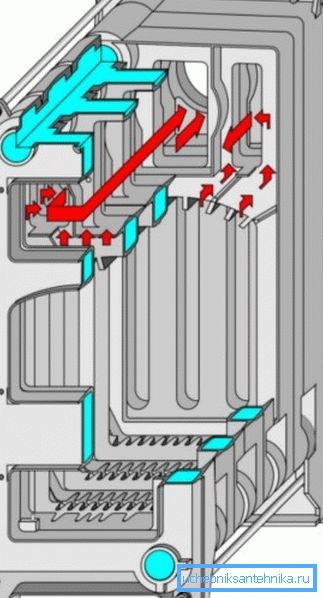

• typ generatora gazu (jest to długotrwały kocioł lub piroliza) - w tym przypadku nacisk kładzie się na najbardziej kompletne spalanie paliwa. W tym celu palenisko składa się z 2 stref, paliwo znajduje się w jednym, a gaz pirolityczny jest spalany w drugim. Więcej na temat zasady działania takich urządzeń - w dalszej części artykułu;

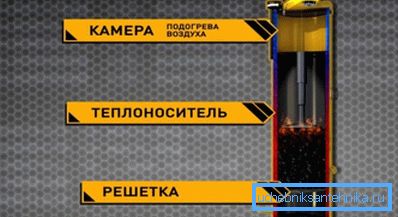

• kocioł Stropuva - interesujący jest przede wszystkim jego design. Piec w postaci walca jest umieszczony w innym cylindrze, a przestrzeń między ścianami jest wypełniona czynnikiem chłodzącym. Ze względu na dużą objętość pieca taki kocioł może pracować do kilku dni.

Zwróć uwagę! Praca takiego kotła jest dość łatwa do uregulowania, a jego popularność ułatwia prostota projektu. Dla porównania, na przykład z kotłem na pelety, cena takiej "matrioszki" będzie znacznie niższa.

• w pełni automatyczne urządzenia - Wszystkie wymienione kotły powinny być regularnie czyszczone, ponieważ paliwo nie pali się w 100%. Dlatego nawet w najnowocześniejszych kotłach producenci układają popielniczki - do czyszczenia. W automatycznych kotłach nie tylko proces czyszczenia jest zautomatyzowany, ale także proces dostarczania paliwa do pieca.

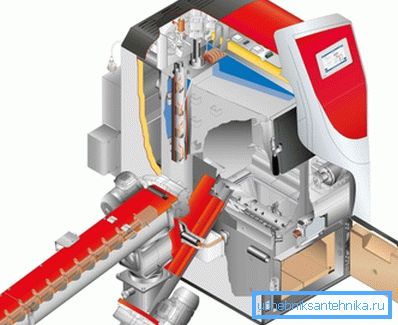

Zwróć uwagę! Dostarczanie paliwa jest zwykle organizowane przez przenośnik taśmowy, dzięki czemu taki system grzewczy będzie zależeć od energii elektrycznej. Należy to uwzględnić przy projektowaniu ogrzewania poza miastem, gdzie przerwy w dostawie energii elektrycznej nie są tak rzadkie.

Porównanie kotłów stalowych i żeliwnych

Przy wyborze kotła należy rozumieć, że urządzenia żeliwne różnią się szeregiem parametrów od stalowych.

Porównując kotły żeliwne i stalowe, można zauważyć, że:

• żeliwo w porównaniu ze stalą jest o wiele bardziej delikatnym materiałem, odpowiednio, wstrząsy podczas transportu są przeciwwskazane;
• jeśli stal nagrzewa się dość szybko, struktura żeliwa jest znacznie wolniejsza. Ale do schłodzenia taki kocioł nie będzie tak szybki jak stal;
• Żeliwo praktycznie nie podlega korozji. Zamiast tego, powiedzieć, że proces ten przebiega z metalu kilka razy wolniej niż ze stali. Maksymalne, co się stanie, to fakt, że rdza przejawi się na zewnętrznej stronie metalu, ale praktycznie nie wejdzie głęboko w nią;
• Kocioł stalowy jest monolitycznym urządzeniem, to znaczy podczas jego instalacji i transportu mogą pojawić się pewne trudności. Kotły z litego żeliwa - konstrukcja blokowa, czyli może być po prostu rozłożona na oddzielne bloki i przeniesiona w inne miejsce;
• Żeliwo nie toleruje nagłych zmian temperatury. Jeśli na przykład gorący zimny metal dostanie się na gorący metal, najprawdopodobniej po prostu pęknie.

Zwróć uwagę! Aby nie ryzykować, nie zaleca się ładowania nawet zbyt zimnego paliwa do pieca.

Jak działa żeliwny garnek

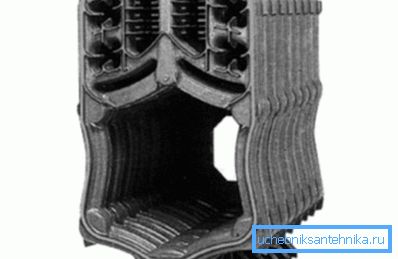

W produkcji kotłów stalowych stosuje się spawanie, dzięki czemu uzyskuje się monolityczną strukturę na wylocie. W przypadku żeliwa nie stosuje się spawania, a niezbędne elementy są wykonywane przez odlewanie. Następnie poszczególne sekcje są połączone w jeden, zmieniając liczbę sekcji, można regulować moc kotła.

W ogólnym przypadku można spawać żeliwo, wystarczy uzbroić się w żelazo-nikiel elektrody (UTP 86FN) i głęboko wyciąć szew. Ale ten proces jest dość kłopotliwy, więc nie nadaje się do masowej produkcji.

Zwróć uwagę! Nawet jeśli spawanie wykonywane jest zgodnie z wszystkimi zasadami, szew może być kruchy, dlatego jeśli sekcja ma pęknięcie, pomoże tylko jej całkowita wymiana, lepiej nie myśleć o naprawie.

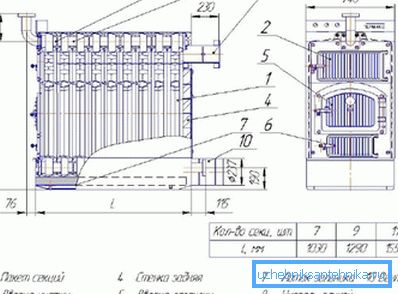

Urządzenie i zasada działania

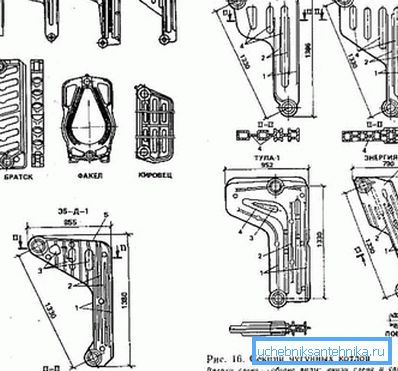

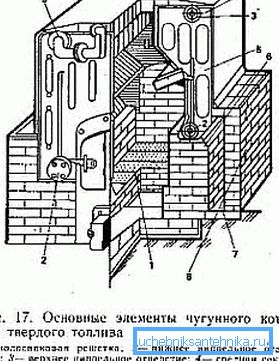

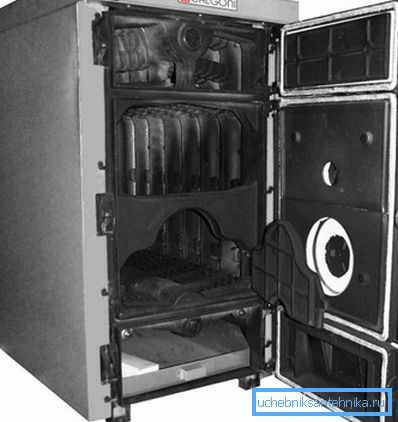

Kotły grzewcze żeliwne na paliwa stałe mogą różnić się nie tylko mocą i wielkością, ale również kształtem. Mogą istnieć urządzenia składające się z kształtowników w kształcie litery L, takie konstrukcje są umieszczone w gotowej formie nad cegłą z cegieł ogniotrwałych, piec i przewody są z niego wykonane, a nośnik ciepła krąży w kanałach wewnątrz samych sekcji.

Sekcje wykonane w kształcie litery "O" są rozmieszczone wokół pieca, taka konstrukcja jest typowa dla kotłów gazowych.

Jeśli chodzi o montaż sekcji, to dla każdego kotła jest inny, można zauważyć tylko ogólne punkty:

• do montażu na etapie produkcji sekcji producent dostarcza otwory;
• Złączki stożkowe i sworznie łączące (przechodzą przez złączki podczas montażu) muszą być dostarczone wraz z kotłem.
• podczas montażu należy zwrócić szczególną uwagę na szczelność złącza, aby uzyskać ten efekt, stosuje się kord azbestowy i pastę grafitową. Instrukcje montażowe umożliwiają dokowanie poszczególnych odcinków w celu pokrycia złącza specjalnym materiałem uszczelniającym. Odległość między poszczególnymi sekcjami powyżej 2 mm jest niedozwolona.

Co do zasady działania, wlot schłodzonego chłodziwa jest zwykle zorganizowany od tylnego dna konstrukcji. Woda konsekwentnie przechodzi przez odpowiednie kanały w połączonych sekcjach i dochodzi do przedniej części kotła już gorącej, ibid (w górnej części) i organizowany jest przepływ chłodziwa do obiegu grzewczego. Z zewnątrz konstrukcja pokryta jest dekoracyjną metalową obudową.

Niepożądane jest stosowanie kotłów żeliwnych, jeśli temperatura chłodziwa przekroczy 105 ° C, a ciśnienie w układzie - 0,7 kgf / cm². Jak już wspomniano, materiał z żeliwa jest kruchy, a wymiana sekcji nie jest tanią przyjemnością.

Proste kotły domowe

Żeliwne kotły grzewcze na paliwa stałe można po prostu kupić w sklepie i przygotować się do projektu instalacji. W takim przypadku proces instalacji kotła ogranicza się do faktu, że jest on po prostu zainstalowany na płaskiej powierzchni, a rury systemu grzewczego są podłączone do wylotów.

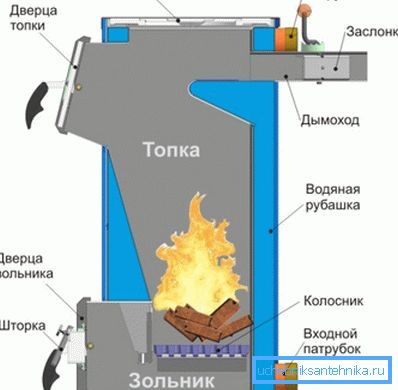

Najprostszymi urządzeniami są konwencjonalne paleniska, w których spalane jest paliwo i wymiennik ciepła, w których woda jest podgrzewana do temperatury około 90-95 ° C. Znacznie ciekawsze jest urządzenie do pirolizy (kocioł generatora gazu).

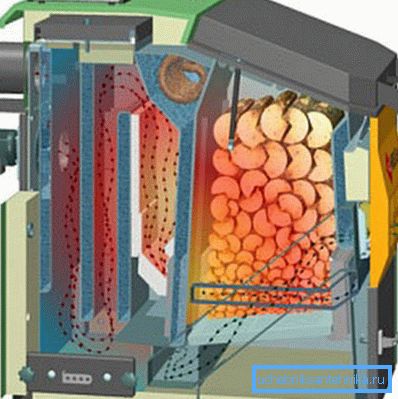

Główną wadą prostego spalania paliw stałych jest to, że gaz pirolityczny jest po prostu wciągany do komina, a w rzeczywistości, gdy jest spalany, uwalniana jest duża ilość energii. Kotły pirolityczne o tym braku są raczej pozbawione drewna opałowego niż intensywnego spalania, a uwolniony gaz jest spalany przed wejściem do komina.

Taki solidny żeliwny kocioł ma komorę ogniową podzieloną na dwie komory - pierwsza jest napełniona paliwem, a druga jest zasilana gazem pirolitycznym i jest w niej spalana. Szczególną uwagę w takich urządzeniach poświęca się regulowaniu przepływu powietrza, należy je dozować, aby cała objętość paliwa była wystawiona na działanie wysokich temperatur, ale nie palić.

Na co zwrócić uwagę przy wyborze

Wybierając konkretny model kotła, często głównym kryterium jest koszt, ale nie jest to właściwe podejście, ponieważ trzeba wziąć pod uwagę niezawodność, łatwość obsługi i szereg innych parametrów.

Z technicznego punktu widzenia należy zwrócić uwagę na takie funkcje:

• jeśli w komorze spalania znajduje się podszewka - podszewka chroni ściany przed skutkami wysokiej temperatury. Jeśli nie, to zwiększa się zużycie paliwa;
• warstwa izolacji - pożądane jest, aby kocioł był z izolacją fabryczną, pomoże to zminimalizować straty ciepła;
• Następnie musisz zdecydować, jaki powinien być system grzewczy. Jeśli konieczne jest osiągnięcie maksymalnej autonomii, to nie zaleca się stosowania wyciągu dymu, doładowania, ale jeśli nie ma problemów z zaopatrzeniem w energię elektryczną, to dobrym wyborem są doładowywane kotły. Z tego powodu nawet przy złej pogodzie będzie dobrze.

Podczas wiązania kotła występują pewne subtelności, zwłaszcza jeśli instalacja odbywa się ręcznie. Konieczne jest zapewnienie, aby schłodzony płyn chłodzący wchodzący do kotła nie był zbyt zimny - w przeciwnym razie wymiennik ciepła może pęknąć w najbardziej nieodpowiednim momencie.

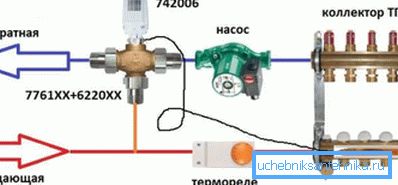

Aby tego uniknąć, do obiegu grzewczego dodawany jest prosty zawór trójdrogowy (z termoelementem). Dzięki niemu, zanim zimny płyn chłodzący dostanie się do kotła, z rury zasilającej powstanie kopuła gorącej wody.

Przy wyborze należy wziąć pod uwagę jeszcze jedną rzecz - w porównaniu do producentów krajowych, importowane odpowiedniki mają czasami znacznie cieńszą ścianę wymiennika ciepła. Wynika to z bardziej zaawansowanej technologii odlewania, dzięki czemu dla każdego kotła dopuszczalna różnica temperatur będzie inna.

Podsumowując

Pomimo wielu wad, takich jak wysoka bezwładność, nieco wyższy koszt i waga, kotły żeliwne pozostają popularne. Nie tylko ze względu na wysoką trwałość i odporność na korozję metalu.

Proponowany materiał pozwoli Ci zapoznać się z głównymi cechami kotłów na paliwa stałe z żeliwa i zdecydować, czy takie urządzenie jest odpowiednie dla twojego systemu grzewczego.

Film pokazuje zalety i wady żeliwa i stalowych kotłów na paliwo stałe.
