Zrób to sam piece grzewcze: wszystkie główne etapy pracy

15-03-2018
Ogrzewanie

Pomimo tego, że w naszym zaawansowanym technologicznie wieku istnieje wiele odmian nowoczesnych systemów grzewczych i urządzeń, ogrzewanie pieców jest nadal popularne. Daje naturalne "żywe" ciepło, jego konstrukcja jest dość prosta i praktyczna.

Dobrze zbudowany piec może stać się prawdziwym rodzinnym paleniskiem, łącząc wszystkie domostwa i zapewniając przytulność i komfort w domu. Nasz artykuł poświęcony jest jak samemu złożyć piec grzewczy.

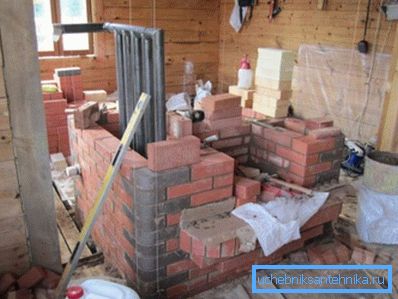

Przy odpowiednich umiejętnościach piec można złożyć samodzielnie.

Zwróć uwagę! Powinieneś to zrobić tylko wtedy, gdy masz doświadczenie w murowaniu i przynajmniej znasz teorię budowy urządzeń grzewczych. Jeśli nie posiadasz niezbędnej wiedzy, powierz robotę profesjonalistom.

Odmiany urządzeń grzewczych

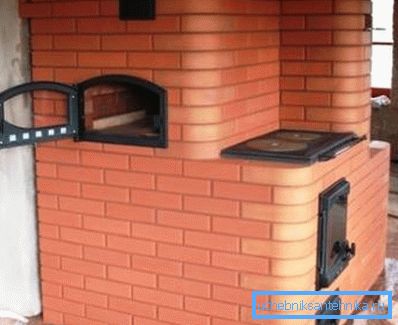

Na urządzeniu do podgrzewania i gotowania zdjęć.

Istnieje kilka głównych rodzajów pieców ceglanych dla ich funkcji funkcjonalnych.

Funkcjonalność

  1. Jednostki grzewcze są budowane tylko w celu ogrzania budynku. Są umieszczane najszybciej, ponieważ ich konstrukcja jest najprostsza.
  2. Piece grzewcze i kuchenne są bardzo praktyczne i wygodne. Nie tylko ogrzewają dom, ale także umożliwiają gotowanie jedzenia. Aby to zrobić, są one wyposażone w płytę grzewczą, a czasem piec.
  3. Piecyki kominkowe są kompaktowe, dzięki czemu oszczędzają miejsce. Jednocześnie zapewniają efektywne ogrzewanie i specjalny komfort w domu. Ponadto przemysłowe odpowiedniki, na przykład piece grzewcze w Bawarii, są jednostkami o długim spalaniu i nie wymagają częstego składowania paliwa.

Kształt jednostek może być również inny. Istnieją kwadratowe, okrągłe, prostokątne, trójkątne (kątowe) urządzenia. Daje to możliwość wyboru opcji najlepiej dopasowanej do charakterystyki pomieszczenia.

Zwróć uwagę! Nie ma znaczenia, jaki typ jednostki wybierzesz, jednym z podstawowych wymagań jest pełne bezpieczeństwo przeciwpożarowe i higieniczne. Podczas układania pieca należy bardzo uważnie.

Funkcje konstrukcyjne

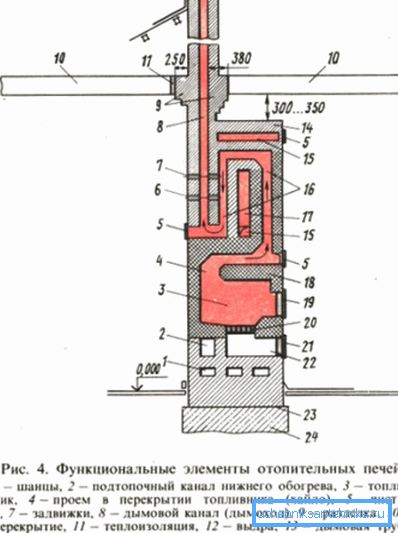

Elementy konstrukcyjne jednostki ceglanej na drewnie.

Konstrukcja pieca grzewczego jest bardzo prosta. Jego ciało składa się z komory paliwowej, paleniska i komina.

W przypadku urządzeń z płytą grzewczą do tej listy dodaje się kuchenkę, czasami piec i zbiornik do podgrzewania wody.

  1. Komora paliwowa jest głównym węzłem urządzeń grzewczych. Powinien zawierać maksymalną możliwą ilość określonego rodzaju paliwa, aby zapewnić urządzeniu maksymalną wydajność.

Wymiary pieca są różne, zależą, po pierwsze, od rodzaju stosowanego paliwa. Na przykład pod drewnem opałowym budowa tej budowli powinna mieć wysokość 40/100 centymetrów. Wymagana wydajność pieca i pożądana ilość jednorazowej zakładki z paliwem również mają znaczenie.

Instrukcja ostrzega, że ​​komora paliwowa musi być wykonana wyłącznie z ognioodpornych cegieł. Ponadto grubość ścian nie powinna być mniejsza niż połowa cegły.

  1. Głównym zadaniem miski popielnika jest gromadzenie popiołu i dostarczanie powietrza do paliwa.. Jest umieszczony bezpośrednio pod rusztem i z reguły jest wyposażony w drzwi z zamkiem. Zazwyczaj wysokość komory popiołu jest równa trzem cegłom.
  2. Komin to urządzenie przeznaczone do odprowadzania spalin z pieca na ulicę.

Zwróć uwagę! Projektując urządzenie i rysując rysunki pieców grzewczych, należy pamiętać, że niepożądane jest, aby komin miał wiele skrętów. Zwiększają odporność na ruch produktów spalania. W konsekwencji spada sprawność grzewcza.

Lokalizacja jednostki i jej podstawa

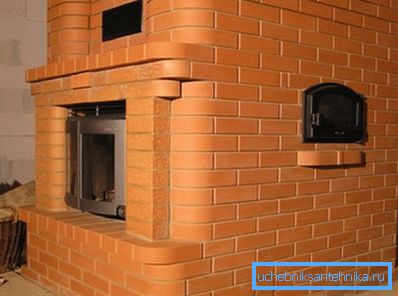

Najczęściej piec ma ścianę.

Myśląc przez ogrzewanie pieca własnymi rękami, prawidłowo wybierz witrynę do instalacji urządzenia.

  1. Jeśli urządzenie zostanie umieszczone pośrodku pomieszczenia, jego moc grzewcza będzie wyższa. Będzie mógł ogrzewać powietrze natychmiast z czterech stron, równomiernie dając energię cieplną w pomieszczeniu.
  2. Kiedy wybrana jest sekcja ściany dla urządzenia, przy okazji, takie rozwiązanie jest najbardziej powszechne, wówczas przepływ konwekcyjny ulicznego (zasilającego) powietrza pochodzącego z drzwi i okien będzie poruszał się bardziej aktywnie wokół pomieszczenia. Dzięki temu poprawi się wentylacja mieszkania.
  3. Wzór układania pieca grzewczego musi uwzględniać położenie drzwi komory spalania. Tutaj należy wziąć pod uwagę, że powinno być to wygodne, aby nie było konieczności przewożenia paliwa, brudnych popiołów i sadzy przez całe pomieszczenie.
  4. Jeśli chodzi o podstawę pod piecem, musi to być beton. Jeśli podłogi są wykonane z tego materiału, zadanie jest uproszczone. Jeśli podstawa jest drewniana, to pod urządzeniem trzeba wlać osobny fundament. W tym przypadku fundament musi być obliczony na podstawie obciążenia nie tylko z pieca, ale również ze ścian komina.

Instalacja pieca

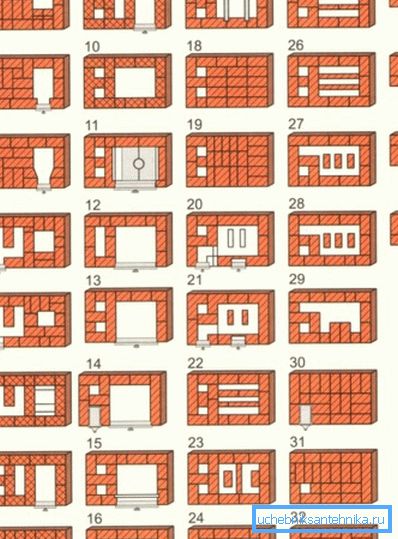

Przykład pieca murarskiego.

Dalsze informacje na temat układania pieców grzewczych.

Przygotowanie mieszanki murarskiej

Aby grzejnik działał prawidłowo, aby był trwały, bezpieczny i niezawodny, przede wszystkim należy wykonać wysokiej jakości zaprawę murarską. Jest przygotowywany z ogniotrwałej gliny szamotowej i piasku kwarcowego.

Przygotowanie mieszanki jest dość proste.

Gotowa sucha mieszanka do układania piekarników.
  1. Najpierw weź wymaganą ilość gliny szamotowej i napełnij ją wodą. Więc ona nasyci.
  2. Następnie należy przejść przez sito, następnie wymieszać z wodą aż do konsystencji gliniastego "mleka".
  3. Na koniec dodaje się wymaganą ilość piasku kwarcowego.
  4. Rezultatem jest mocna, lepka i trwała mieszanka murarska.

Kiedy pojawia się instalacja pieców grzewczych, dobrze wykonane rozwiązanie jest kluczem do jakości urządzenia. W przeciwnym razie koszt błędów jest bardzo wysoki. Urządzenie nie będzie działało sprawnie, może się zdarzyć, że nie potrwa długo i po prostu się zwinie.

Etapy budowy urządzenia

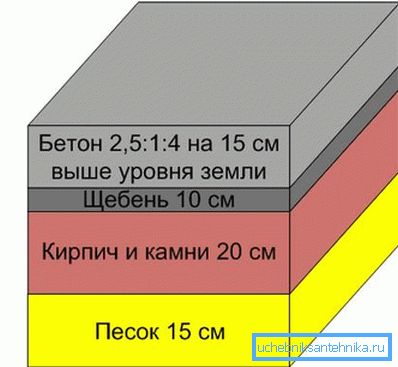

Schemat fundamentu dla jednostki.

Rozpoczęcie układania grzejnika powinno nastąpić po 28 dniach od daty zalania fundamentu pod nim. Tyle czasu potrzeba na pełną krystalizację kamienia betonowego. Właściwe schematy pieców grzewczych powinny uwzględniać tę okoliczność.

W tym czasie konieczne jest zakupienie wszystkich niezbędnych materiałów: drzwi, kratka, rury kominowe, powierzchnia do gotowania itp.

Instalację urządzenia można podzielić na następujące kroki.

Popiół z błota.
  1. Przede wszystkim umieszcza się komorę popiołu i dolną część pierwszej czapki (z rolką). Na tym etapie stosowana jest zwykła mieszanina piasku i gliny, która ma optymalne właściwości dla tego rodzaju pracy.
  2. W murze w tym samym czasie należy zainstalować drzwi popiołu. Musi być przymocowany za pomocą stalowego drutu ocynkowanego.
  3. Ruszt kratowy jest zamontowany nad komorą popiołu.
  4. Następnie możesz rozpocząć układanie paleniska. Wewnątrz układa się z bloków szamotowych układanych w ćwiartce cegieł ("na krawędzi"). Rozwiązanie na tym etapie jest już wykonane z gliny szamotowej i piasku kwarcowego.
  5. Jednocześnie drzwi komory spalania są wkładane do muru i mocowane za pomocą drutu, a także za pomocą blachy stalowej o grubości 5 milimetrów.

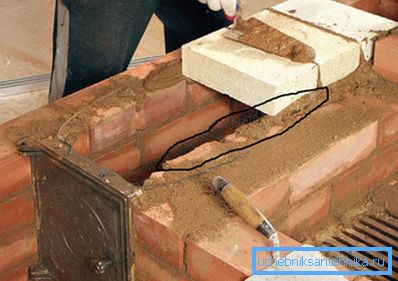

Nałożenie paleniska.
  1. Na poziomie dwunastego rzędu cegieł, palenisko zachodzi na siebie.
  2. Następnie ustaw płytę grzewczą na pierścienie. Powinien być zamontowany przy użyciu poziomicy, tak aby był umieszczony dokładnie poziomo.
  3. Po lewej stronie urządzenia kontynuowana jest instalacja pierwszego okapu i rozpoczyna się instalacja kanału do letniego komina.
  4. Ściany komory gotowania powinny zacząć się podnosić po zainstalowaniu płytek. Po lewej stronie nadal zakładaj dolną nasadkę.
  5. W narożniku (wewnętrznym) komory gotowania, zawór jest instalowany do pracy w lecie, która służy do topienia pieca.
  6. Na poziomie 20 rzędów cegieł konieczne będzie zamknięcie pierwszej z czapek, a także komory do gotowania.

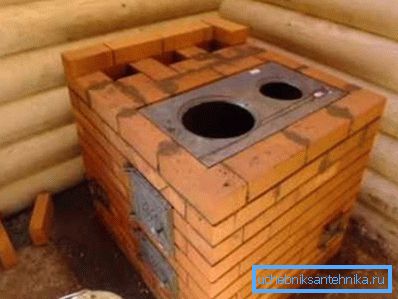

Montaż płyty grzewczej.
  1. Nie zapomnij zostawić otworów w murze na letni kurs, kanał podnoszący, a także otwory wentylacyjne komory gotowania. W tym przypadku dla bloków konieczne jest umieszczenie podpór z metalowych narożników. Tak więc projekt będzie bardziej trwały i niezawodny.
  2. Portal wnęki kuchennej najlepiej blokuje się drzwiami z zawiasami. Pożądane jest, aby drzwi były wyposażone w wkładki wykonane z żaroodpornego szkła. Następnie możesz kontrolować spalanie paliwa, dodatkowo podziwiając estetykę otwartego ognia.
  3. Po zablokowaniu dolnej części okapów i komory do gotowania dwoma ceglanymi rzędami można przystąpić do montażu górnego okapu.
  4. Nie zapomnij w tym samym czasie, w najbardziej dogodnych miejscach, zostaw otwory do czyszczenia z drzwiami, aby usunąć sadzę.
  5. Ściany górnej czapki powinny być umieszczone prawie na szczycie ściany. Ponadto, górna część jednostki jest nałożona na dwa ceglane rzędy.
  6. Aby poprawić izolację urządzenia, szczelina między nadprożem i górną częścią urządzenia musi być wypełniona izolacją, taką jak wełna bazaltowa.
  7. Podczas wkładania pieca grzewczego własnymi rękami, nie zapomnij o estetyce. Tak więc na obwodzie górnej części pieca można ułożyć dekoracyjny pas.
  8. Następnie zamontowana jest rura kominowa.

Zwróć uwagę! Najlepsza opcja, gdy komin jest ułożony z cegły. Rura wydechowa wykonana z cementu azbestowego lub metalu może przepalić się podczas pracy.

Wniosek

Niezależna instalacja pieca grzewczego jest dość skomplikowana. Jednak całkowicie wykonalny proces. Najważniejsze to ścisłe przestrzeganie procedury zastosowanej w piecu grzewczym, nie spieszyć się, a także wziąć pod uwagę wszystkie wymogi bezpieczeństwa urządzenia.

Wideo zamieszczone w artykule pomoże Ci w pracy.
