Żuraw mayevsky'ego na żeliwny grzejnik: wariacje, urządzenie

Każdy, kto korzysta z ogrzewania wodnego, jest świadomy problemu z wietrzeniem systemu, a jeśli problem ten jest łatwiejszy do rozwiązania z autonomią, to w przypadku systemów scentralizowanych jest to znacznie trudniejsze, ale w każdym przypadku instalacja dźwigu Mayevsky na grzejniku żeliwnym jest dobra.

W rzeczywistości ten zawór jest używany do różnych akumulatorów wodnych, takich jak segmentowe, rurowe i panelowe, wykonane z żeliwa, stali, aluminium i bimetalu - powietrze może gromadzić się w każdym z nich, więc jego wytrawianie jest czasami pierwszą koniecznością zapewnienia pełnego nagrzania pomieszczenia . Ale dowiesz się o wszystkim w najdrobniejszych szczegółach poniżej, a także możesz obejrzeć film wideo w tym artykule.

Zawór Mayevsky'ego

Uwaga Żuraw Mayevsky'ego nazywany jest typem zaworów z zaworem, z którego powietrze jest odprowadzane z grzejników.

• W 1931 r. Na polecenie Państwowego Komitetu Planowania zdecydowano się użyć kurków powietrznych na grzejnikach, aby z nich wydobywać powietrze, aw 1933 r. Inżynier z Leningradu Ch.B. Mayevsky wprowadził zaprojektowany przez niego szczelny zawór, który otwierał się za pomocą klucza w kształcie krzyża. Teraz, z reguły, jest otwierany za pomocą klucza nasadowego lub śrubokręta, ale w przeciwnym razie to urządzenie pozostaje niezmienione do dnia dzisiejszego.
• Ta konstrukcja jest zaworem odcinającym typu igłowego, w którym trzon jest przesuwany za pomocą śruby z głowicą czterostronną, która ma otwór, dlatego też jest regulowany za pomocą śrubokręta. Otwór, w którym wkręcany jest kurek Mayevsky'ego dla grzejników żeliwnych o średnicy 15 mm, jest podobny do DU 15 lub? - znajduje się w górnej części baterii po lewej lub prawej stronie, równolegle do głowicy termicznej lub górnej rury zasilającej.

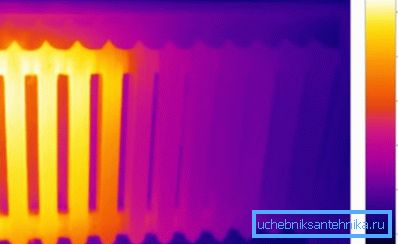

• Prawdopodobnie spotkałeś się z taką sytuacją, gdy grzejnik ma różne temperatury w różnych miejscach (z jednej strony jest gorący, az drugiej - zimny) lub masz wszystkie akumulatory zimne, a jednocześnie sąsiadów zasilanych z tego samego pionu - gorący. W jednym i drugim przypadku winowajcą sytuacji są zatyczki powietrzne, które najczęściej gromadzą się nie w rurach obwodu, ale w sekcjach grzejników, nie wpuszczając do wody, to znaczy nie dopuszczając do cyrkulacji płynu chłodzącego w całym obszarze urządzenia.
• Powietrze zwykle gromadzi się na spodzie baterii., tam, gdzie cyrkulacja płynu chłodzącego jest powolna iw dawnych czasach problem jego usunięcia został rozwiązany za pomocą zwykłego kranu, który został zainstalowany przy wejściu lub w czyimś mieszkaniu - powietrze zostało uwolnione wraz z wodą, a płyn chłodzący połączył się z ogromną ilością.

I stało się tak nawet wtedy, gdy zawór przestał być nowością - korzyści ze wszystkich zasobów były nieważne, a niewiele osób interesowało się zużyciem energii dla płynu chłodzącego, ale teraz nauczyli się liczyć, a to urządzenie okazało się bardzo przydatne.

Uwaga Należy zauważyć, że taki zawór nie jest panaceum, a jeśli krwawisz, a bateria pozostanie ledwie ciepła, powodem jest to, że jest zatkana i należy ją przepłukać.

Gatunek

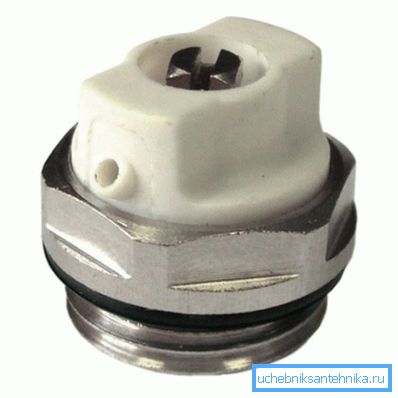

Najbardziej powszechnym na świecie systemem ogrzewania wody jest zawór ręczny, sterowany za pomocą klucza nasadowego lub śrubokrętu - jego zdjęcie można zobaczyć na górnym zdjęciu. Nazwa (definicja) pochodzi od metody kontroli, ale nie pomniejsza to jej zalet - mechanizm jest wystarczająco niezawodny i, jeśli jest prawidłowo zainstalowany, nigdy nie stwarza problemów i nie powoduje żadnych skarg.

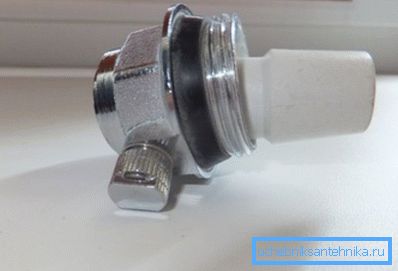

W niektórych przypadkach instalacja automatycznego dźwigu Mayevsky jest wymagana, na przykład, gdy konserwacja grzejników jest trudna lub niemożliwa - personel może po prostu być nieobecny.

Ale przy takich urządzeniach trzeba być bardzo ostrożnym, ponieważ niezależnie od tego, co się dzieje z powietrzem, wraz z którym wydobywa się woda, więc w przypadku lokali mieszkalnych, budynków użyteczności publicznej, sklepów i biur, nie jest to do przyjęcia - najlepiej jest użyć ręcznej wersji mechanizmu, tak a jego cena jest znacznie mniejsza.

Urządzenie

Z wyglądu kran lub zawór Mayevsky'ego jest bardzo podobny do zwykłej wtyczki. Tylko z nieznacznie zmodyfikowaną głową, ponieważ istnieje urządzenie do kontrolowania "pod klucz" i śrubokręta.

Cały odpowietrznik składa się z dwóch głównych części - jest to obudowa, która jest przykręcana do gwintowanego otworu montażowego i zaworu, wykonanego w postaci śruby ze zwężającym się końcem, co wyraźnie widać na powyższym rysunku.

Od strony tylnej wykonany jest kalibrowany otwór - kiedy śruba jest dokręcona, stożek wchodzi i blokuje przejście.

Zasada działania jest bardzo wyraźna z mechanizmu: odkręcając zwężającą się śrubę, przejście zostaje zwolnione, nośnik ciepła dociska powietrze i przechodzi przez sekcje, dochodzi do otworu i schodzi, oczywiście, wychodzi pewna ilość wody, ale nawet w przypadku autonomicznego systemu ogrzewania nie ma absolutnie żadnej wartości.

Zaletą tego urządzenia jest to, że można go kontrolować nawet przez nastolatka - śrubę można odkręcić bardzo łatwo i po kilku obrotach słychać już charakterystyczny syk - powietrze jest uwalniane.

Ponadto, pobieranie ciepłej wody z systemu za pomocą takiego urządzenia jest prawie niemożliwe, więc narzędzia, które Ci służą, będą niezmiernie szczęśliwe, gdy zobaczysz zawór na twoich bateriach.

Zalecenie. Jeśli zdecydujesz się na wypuszczenie powietrza do kaloryferów, upewnij się, że używasz płytkiej miski lub przynajmniej talerza, ponieważ w każdym przypadku na podłogę rozleje się trochę wody.

Instalacja zaworu powietrza

Jeśli więc zdecydujesz się zainstalować żuraw Mayevsky na grzejniki bimetaliczne (żeliwne lub aluminiowe), to przede wszystkim powinieneś iść do sklepu i go kupić.

Dodatkowo będziesz potrzebował taśmy klejącej (jeśli używasz żeliwnej baterii, możesz użyć kabla holowniczego) i pasty sanitarnej "Unipak", która uszczelnia połączenie gwintowane.

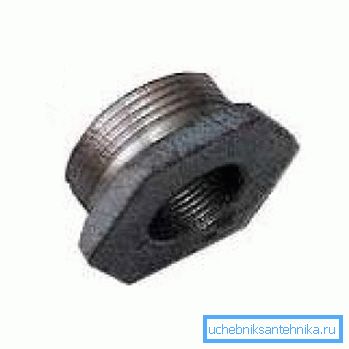

Na grzejnikach bimetalowych i aluminiowych wlot do już istnieje urządzenie, tylko do konwencjonalnego zakręcaną nasadką (w większości przypadków już wyposażony w dźwig obecne grzejników), ale musisz kupić Kształtki żeliwne z otworem gwintowanym, jak na górnym zdjęciu.

Ponadto, do montażu urządzenia na nagrzewnicy, instrukcja wymaga, aby zamknąć zawory odcinające (kurki) w rurach zasilania i powrotu, a jeśli nie ma, to trzeba będzie spuścić wodę z układu, lub poczekać do końca sezonu grzewczego (po woda jest odprowadzana).

Następnie, zamieniając miskę lub głęboką płytę, odkręć korek lub futorku, jeśli jest on z żeliwa i wyczyść gwintowany otwór z gruzu, który zawsze się tam gromadzi, nawet jeśli grzejniki zostały zainstalowane nie tak dawno temu.

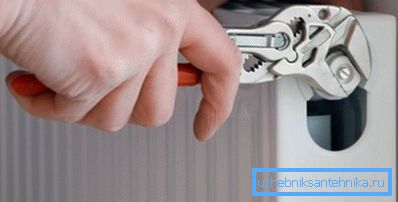

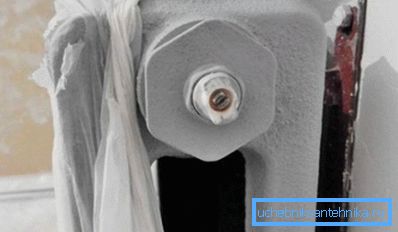

Jeśli jest to żeliwo, skręć futorkę z otworem, napełniając ją ciągnącym i rozmazującym pastą Unipak, a dokręcanie musi być bardzo mocne - zwykle używaj do tego klucza gazowego nr 2. Następnie użyj dźwigu Mayfsky'ego, aby dotknąć taśmy fum, nasmaruj ją pastą i wkręć w otwór. Otwórz zawory zaworów i sprawdź działanie zaworu.

Wniosek

Jak widać, cała instalacja dźwigu może być wykonana ręcznie, bez pomocy i nie ma w tym nic skomplikowanego. Ale po ustanowieniu takiego mechanizmu można skorygować sytuację o każdej porze roku, jeśli powietrze dostanie się do systemu ogrzewania.
