Co to jest cewkowaty i calowy gwint

Przy określaniu średnic rur za pomocą cali rozmiar cewek rurek różni się od rozmiaru konwencjonalnego. Często jest to mylące dla początkujących. Następnie zastanawiamy się, co stanowi ten system rachunku różniczkowego, jak przekłada się on na milimetry i jaka jest wysokość cala.

Informacje ogólne

Inch to jednostka miary, która istnieje od setek lat. Co więcej, w tym czasie zmieniła się nie raz.

Jako przykład, następujące rodzaje tej jednostki miary:

• Wiedeń - 26,3 mm;
• Hiszpański (pulgada) - 23,2 mm;
• Meksykańska - 23,3 mm.

Trzeba powiedzieć, że lista ta może być kontynuowana w nieskończoność, na przykład na każdej z ziem germańskich istniała własna jednostka miary:

• Bawarski;
• Saxon;
• Pruski;
• Badenskaya itd.

Podobne działania podjęto nawet w Chinach i Japonii. Na przykład chiński odpowiednik wynosił 33,3 mm. Jednak 20 maja 1875 roku podpisano Międzynarodową konwencję metryczną we Francji. Celem tego traktatu było zapewnienie jednolitości międzynarodowych norm metrologicznych.

Ważną informacją o tej umowie było uznanie nieodpowiedniej jednostki, która nie ma nic wspólnego z istniejącym systemem metrycznym. Ponadto OIML zalecił usunięcie tego kalkulatora z obiegu tak szybko, jak to możliwe, w miejscu, w którym był on jeszcze używany.

Zalecenie to zostało spełnione przez wszystkie kraje z wyjątkiem Stanów Zjednoczonych, gdzie ta jednostka pozostała lokalną jednostką miary. To utrudniało przestrzeganie wymagań OIML w pozostałych częściach świata.

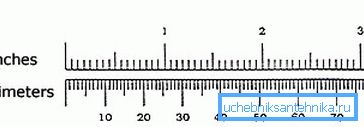

Czym jest ta jednostka miary i jak ją wyrazić w naszych zwykłych jednostkach miary? W dzisiejszych czasach, odnosząc się do tego terminu, sugerowana jest angielska miara długości. Należy zauważyć, że również zmieniała się kilka razy, jednak od 58. roku ubiegłego wieku wynosi 25,4 mm.

Nazywa się "cal", a jego wspólnym znakiem są znaki cudzysłowu. Na przykład 15 oznacza 15 cali, tj. 38,1 cm

Posiada rachunek calowy rury

Konwersja do metrycznego systemu pomiarowego

Jeśli producent określi średnicę rury na 1 cal, to przy pomiarze okaże się, że wynik nie wynosi 25,4 mm. Tu zaczyna się pomieszanie domowych rzemieślników.

Jeśli weźmiemy pod uwagę właściwości techniczne takiego produktu, okazuje się, że jego przekrój jest równy 33,249 mm. Faktem jest, że z oznaczeniem rury w calach rozumie się jego średnicę zewnętrzną, podczas gdy wewnętrzna odpowiada 22,4 mm.

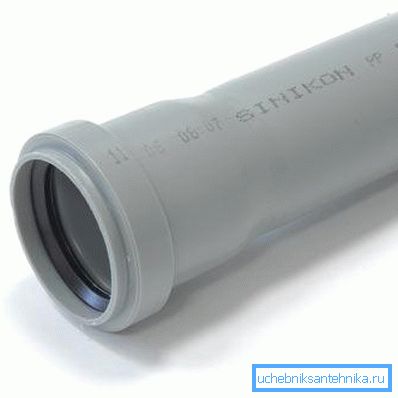

Oczywiście, ta wartość jest w pewnym stopniu warunkowa, ponieważ produkty mają różne grubości ścianek, odpowiednio, stosunek ich średnic może być inny. Jednak nadal istnieje pewna jednolitość w tej kwestii. Tak więc, jeśli zamieniasz cale rurowe na centymetry, rura 2 ma wewnętrzną średnicę ~ 5 cm i zewnętrzną średnicę 6 cm.

Należy jednak pamiętać przy konwersji 2 cali na cm - w rzeczywistości jest mało prawdopodobne, aby przekrój miał wynosić 66,4 cm. Ponadto, w przypadku produktów wykonanych z różnych materiałów, przekrój w systemie metrycznym może się różnić z powodu różnicy grubości ich ścian.

Dlatego, aby nie pomylić się w pomiarach, lepiej jest użyć danych z tabel GOST. Następnie podajemy standardową średnicę rury w calach i milimetrach:

Wskazówka! Jeśli nie ma dostępnej literatury przedmiotu, przekrój poprzeczny wyrobu rurowego można zmierzyć za pomocą suwmiarki, a tym samym uzyskać wartość metryczną.

Tak więc, 1-calowa rura w centymetrach może mieć przekrój zarówno 3,2, jak i 3,35. W dużych produktach rurowych przebieg może być jeszcze większy.

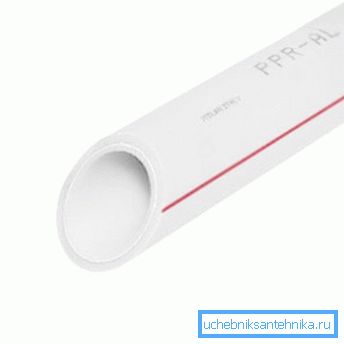

Oczywiście, jeśli rurociąg zostanie zamontowany z identycznych części, nie pojawią się żadne problemy. Jeśli jednak projekt jest połączony z częściami wykonanymi z różnych materiałów, na przykład ze stali i tworzywa sztucznego, to dla ich właściwej selekcji należy zwrócić się o informacje do tabeli. W literaturze przedmiotu można znaleźć średnice różnych typów rur.

Wskazówka! Do układania domowych domowych rurociągów (wodociągów i gazociągów) najczęściej używaną rurą jest 1 1 - 4 cale, 2 "i 3/4.

Calowy wątek

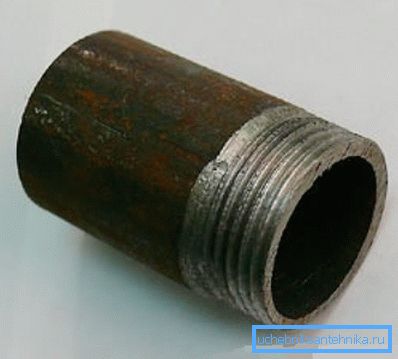

Często mówiąc o rachunku calowym rury, sugerujemy gwint rurowy (cylindryczny), który ma wiele cech, w porównaniu z metryką. Jest zwykle cięty na metalowe produkty rurowe, a także plastikowe łączniki do rur przeznaczonych do składanych rurociągów.

Muszę powiedzieć, że przy instalacji rurociągów w sposób gwintowany (z reguły rura 1-2 cali - 6 ") przydatna będzie również znajomość wątku.

Jego główną cechą są następujące parametry:

• Krok - odległość między nitkami cięcia. Obowiązkowe wymaganie dotyczące kroku - spójność całej sekcji gwintowanej.
• Średnica zewnętrzna - jest odległością między dwoma górnymi przeciwległymi punktami, tj. znajduje się na szczytach zwojów.
• Średnica wewnętrzna - różni się od zewnętrznego tym, że odległość mierzona jest nie od górnej, ale od dolnej części zwojów.
• Wysokość profilu - różnica między zewnętrzną i wewnętrzną średnicą.

Oczywiście wszystkie te parametry są podane w calach, a nie w milimetrach. Ale nie jest to jedyna cecha tego wątku.

Ponadto różni się od danych za pomocą następujących parametrów:

• Kształt grzbietu cewki. Cięcie w tnie ma "ostry" profil, w przeciwieństwie do pomiaru.
• Parametry wątków metrycznych podane są w milimetrach.

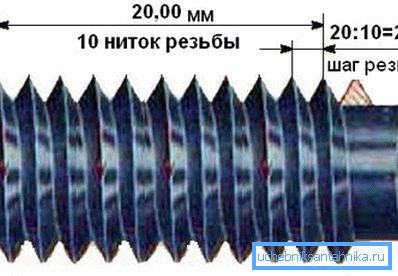

• Cylindryczna podziałka skrawania jest mierzona w wątkach, tj. liczba zwojów (rowków) umieszczonych na segmencie 1 ". W rurociągach krajowych używano nici o takim skoku:

• 11 nitek - odpowiada metodzie krok 2,31 mm;
• 14 gwintów - odpowiada krokowi metrycznemu 1,8 mm.

W niektórych przypadkach podczas instalacji lub naprawy rurociągu może być konieczne zmierzenie parametrów nici. Zrób to sam, absolutnie nie jest trudne, jedyne czego potrzebujesz to specjalne narzędzie.

Zwróć uwagę! Najczęściej zewnętrzna średnica cięcia jest równa przekrojowi rury.

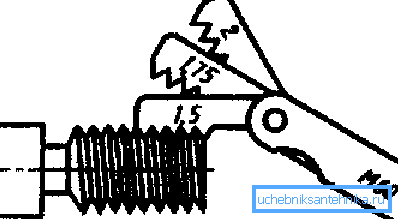

Średnicę zewnętrzną można znaleźć za pomocą suwmiarki. Aby określić wysokość skrętów, zwykle używany jest wskaźnik - narzędzie w postaci zbioru plików.

Instrukcje dotyczące pracy z nim są niezwykle proste:

• Pliki są dołączone do wątku.
• Jeśli zęby płyty pokrywają się z nicią, musisz zobaczyć, jaka wartość jest wskazana na tabliczce, będzie to krok zwojów w milimetrach. Cena takiego narzędzia jest dość przystępna, więc każdy mieszkaniec domu może sobie na to pozwolić.

Tutaj, być może, wszystkie cechy średnicy rury i gwintu rury.

Wniosek

Cal jest niedokładnym oznaczeniem średnicy rury, ponieważ może się różnić w zależności od rodzaju rurowego produktu. Dlatego, aby uzyskać dokładną wartość, należy sięgnąć do literatury źródłowej w celu uzyskania informacji lub użyć przyrządów pomiarowych.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
