Fundamenty rur azbestowych typu "zrób to sam": jak obliczyć

W wielu przypadkach fundament kolumnowy stanowi idealny fundament pod budowę niewielkiego domu, wanny lub altany. Na falujących, mroźnych glebach, montaż zagłębionego fundamentu nie jest celowy i drogi.

Ale ugruntowane filary wytrzymają wszelkie testy, tworząc niezawodną i trwałą platformę dla budynku. Jedną z udanych opcji są rury azbestowe do fundamentów, które mają wiele pozytywnych cech.

Odmiany rur cementowych z azbestu

Do produkcji standardowych rur jest 85% cementu portlandzkiego, 15% azbestu i wody.

Po powołaniu można je podzielić na dwie kategorie.

1. Analogi bezciśnieniowe. Produkty są przeznaczone do transportu substancji bez ciśnienia w gotowym systemie. Takie rury są częściej używane w sieciach wentylacyjnych i podobnej komunikacji. Oznaczone litery BNT. (Zobacz także artykuł o rurach wydechowych - funkcje).
2. Produkty ciśnieniowe. Produkt jest znacznie mocniejszy, ponieważ musi wytrzymać ciśnienie od 6 do 9 atmosfer. Mieć etykietę WT.

Zwróć uwagę! Jeśli chodzi o koszt, cena rur ciśnieniowych jest wyższa, ale wybór tego typu nie jest konieczny. Do budowy fundamentu nadają się bezciśnieniowe analogi rur o średnicy 150/250 mm. Siła odgrywa tu ważną rolę, ponieważ główny ładunek zostanie obciążony betonem.

Zalety materialne

1. Rury azbestowe wypełnione cementem tworzą solidną monolityczną strukturę.
2. Właściwie zamontowany system ma wysoki stopień mrozoodporności.
3. Agresywne media nie boją się materiału.
4. Zewnętrzna powierzchnia jest gładka i schludna.
5. Deformacje deskowania nie są obserwowane podczas zalewania mieszanki betonowej.
6. Charakterystyczną cechą szalunku typu "ruberoid" jest zwiększona sztywność.

Wymagane obliczenia

Dla różnych regionów obowiązują ich własne specyficzne standardy konstrukcyjne.

Głębokość

Im zimniejsze zimy i ostrzejszy klimat, tym głębsze są pale. Najważniejsze jest to, że wchodzą one około 15 cm poniżej poziomu zamarzania gleby.

Oto przybliżona głębokość wiecznej zmarzliny dla niektórych obszarów.

1. W najbardziej północnych regionach (od Workuty i Salechanda do Nowosybirska) gleba zamarza do 220-240 cm.
2. W Permie, Czelabińsku, Jekaterynburgu, Orenburgu, Ufie, głębokość jest nieco mniejsza - od 180 do 190 cm.
3. W Samarze i Uralu głębokość wynosi około 160 cm.
4. Na poziomie Moskwy, Kostromy, Saratowa, Penza i Tweru stosy są osiągane co najmniej na wysokości 140-150 cm.
5. Kursk, Wołgograd, Psków i Astrachań są godne uwagi podczas cieplejszych zim. Tutaj zamrożenie dochodzi do poziomu 110-120 cm.
6. Jeszcze cieplej w Rostov, Krasnodar, Nalczyk. Pale są napędzane w 60-80 cm.

Zwróć uwagę! Pokazuje maksymalną głębokość wiecznej zmarzliny obserwowaną w najzimniejszych i najmniej śnieżnych zimach. W przypadku trwałej pokrywy śnieżnej fundament palowy nie ucierpi, ponieważ gleba zostanie zamarznięta na mniejszą głębokość.

Obliczanie rur

Przed rozpoczęciem budowy należy wykonać więcej obliczeń. Tak więc nadziemna część rury wystaje 30-35 cm ponad poziom gruntu, ale jeśli obserwuje się częste zalewanie, wartość ta powinna zostać zwiększona.

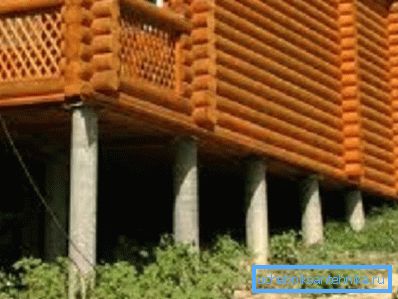

Jeśli chodzi o średnicę, standardowa podstawa kolumny z rur azbestowych o średnicy 25-30 centymetrów jest dobra dla domu z bali. Pod tarasem lub altaną można układać stosy o grubości 10 cm.

Załaduj bazę

Jest oczywiste, że stosy muszą wytrzymać ciężar konstrukcji z dobrym marginesem.

Poniżej znajdują się krótkie informacje o ciężarze właściwym podstawowych materiałów budowlanych.

1. Cegła (tys. Sztuk) - 3500/3700 ​​kg.
2. Las iglasty odmian okrągłych (m3) - 450-750 kg.
3. Drewno piłowane (m3) - 600 kg (iglaste), 850 kg (liściaste).
4. Piasek (m3) - 1500 - 1650 kg.
5. Kruszywo (m3) - 1400/1800 kg.
6. Podkładki (szt.) - 75 kg.
7. Izolacja (mini wełna, filc) - 100-250 kg.

Pale są instalowane w narożnikach budynku, w punktach przecięcia ścian nośnych i wzdłuż obwodu, w przyrostach o metr.

Budowa podstawy słupków z cementu azbestowego

W oparciu o powyższe czynniki liczona jest liczba rur wymaganych do pracy. Konieczne jest obliczenie przybliżonej masy przyszłego budynku, jego wielkości i dowiedzieć się o głębokości zamarzania gleby na danym obszarze. Dopiero potem można kupić materiały i rozpocząć pracę.

Prace przygotowawcze

1. Początkowo terytorium jest oznaczone. Trim jest zainstalowany, a następnie ciąg jest ciągnięty. Kołki są umieszczane w środkach skrzyżowania sznurka, będą oznaczać położenie studni dla pali.
2. Po zainstalowaniu kołków zaleca się usunięcie sznurka. Wtedy nic nie będzie przeszkadzało w wierceniu studni.

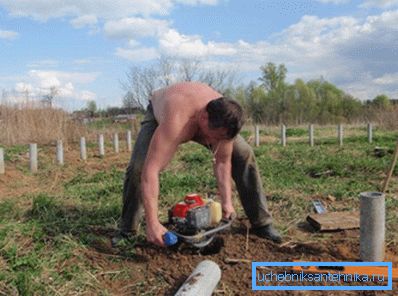

1. Studnie są wiercone. Instrukcja zaleca stosowanie wiertarki ogrodowej lub TISE. Jeśli to możliwe, używaj specjalnego sprzętu, to jest tego warte.
2. Głębokość wiercenia zależy od głębokości przemarznięcia plus 15-20 cm w rezerwie. Średnica otworu powinna odpowiadać średnicy rury.
3. Rozszerzenie jest wykonywane u dołu dołu. Wygodne jest użycie wiertarki TISE lub szufli bagnetowej.

1. Fragmenty rur o wstępnie obliczonej długości są cięte.

Zwróć uwagę! Zaleca się umieszczanie worków na śmieci na dolnych końcach rur, zabezpieczając je taśmą klejącą. Opakowanie nie powinno być ciasno napięte wzdłuż dna, ponieważ będzie ono służyć jako bariera między podłożem a betonem podczas tworzenia rozszerzenia. Jest to szczególnie pożądane, jeśli woda gruntowa jest wysoka, a woda pojawia się na dnie studni.

1. Wzmacniająca klatka jest tworzona z czterech metalowych prętów. Projekt jest połączony ze sobą przewodowo. W dolnej części paska musisz zgiąć literę L, tworząc piętę.
2. Przygotowany jest słupek, kotwica dla paczki pocztowej z pasem dolnym. W przypadku stosu zaprawy pala nie jest to konieczne, wystarczy przynieść zbrojenie nad kolumną.

Instalacja rurowa

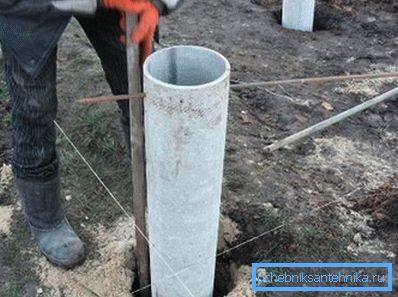

1. W studni zainstalowana jest rura azbestowa.
2. Aby utworzyć poszerzenie poniżej, niewielka część roztworu betonu wlewa się do rury. W tym samym czasie rura jest nieznacznie podniesiona i opuszczona, tak aby mieszanina wypełniła się i przymocowana torba, tworząc rozszerzony koniec.
3. Roztwór jest ubijany za pomocą łopaty lub pręta wzmacniającego, następnie kolumna jest ciasno dociskana, upewniając się, że dopasowanie jest jak najmocniejsze do dna studzienki.
4. Pierwsza i kolejne rury są wstawiane na tym samym poziomie, kontrolując poziom i rozciągając sznurkiem. Aby kolumna nie opadła głębiej niż obliczona, zacisk składa się z dwóch długich i krótkich prętów w kształcie litery P. Końce są zaciśnięte za pomocą liny.
5. Jeśli stosy nadal wystają na różnych wysokościach nad ziemią, można je obciąć na tym samym poziomie na końcu pracy.

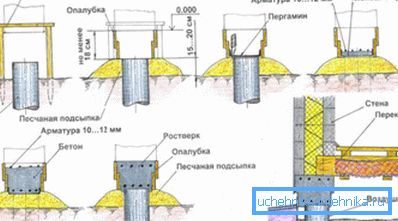

1. Rama wykonana ze zbrojenia jest wkładana do szalunku z rury. W przypadku kolumnowego fundamentu z wiązaniem drewna rama powinna stać nieco poniżej krawędzi rury. Pod stelażem z rostrum umieścić, pozostawiając wystający koniec.

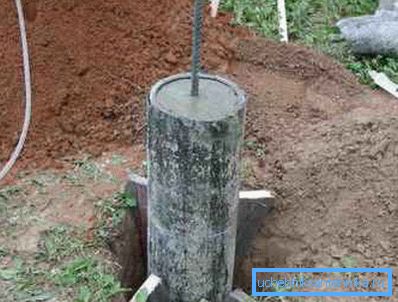

2. Wlewa się beton i wkłada kołek. Do dojrzewania betonu górna część rury pokryta jest folią.

Wniosek

Jest całkiem możliwe, aby stworzyć niezawodną podstawę niezależnie od niedrogiego i trwałego materiału. Zaoszczędzisz zarówno czas, jak i pieniądze, a przyszły dom lub wanna znajdą cenny fundament.

Więcej informacji znajdziesz na filmie w tym artykule, gdzie proces jest jasno przedstawiony.
