Jak obliczyć objętość rury i dlaczego potrzebujemy tych

Procesy budowy lub naprawy są bezpośrednio związane z potrzebą wymiany starych lub zbudowania całkowicie nowych rurociągów komunikacyjnych. Podejmując przygotowanie projektu do nadchodzących prac, z pewnością trzeba obliczyć objętość rury.

Porozmawiamy o tym, jak to zrobić w tym artykule.

Dlaczego musisz znać głośność

Podczas budowy nowego budynku lub podczas prac naprawczych nie ma żadnych szczegółów, które są nieistotne. Ale obliczenie takiego parametru jako objętości jest najważniejsze dla stworzenia autostrady komunikacyjnej (patrz również artykuł Obliczanie średnicy rury do ogrzewania jest ważnym etapem w projektowaniu systemu grzewczego).

W procesie projektowania konkretnego systemu konieczne będzie obliczenie objętości dwóch typów:

1. Zewnętrzny, określane również jako rzeczywiste;
2. Wewnętrzny, określane również jako użyteczne.

Jeśli chcesz uzyskać wartość równą ilości wody w rurze, musisz dokładnie obliczyć wersję wewnętrzną.

Zwróć uwagę! W celu uzyskania niezbędnych wartości będziesz musiał użyć najbardziej powszechnych równań szkolnych z przebiegu trygonometrii. Ale w takim przypadku użycie takich formuł będzie ograniczać praktyczną znajomość fizyki i mechaniki.

Jeśli obliczenie objętości rury, aby zapobiec niedbalstwa i niedokładności, to rzeczywiste wody zasilającej do najbardziej rozpowszechnionych w sieci komunikacyjnej mogą być wysokociśnieniowe poziomu ciśnienia, które będzie nosił wytworzonej rurociągu przyspieszenia.

Być może, oczywiście, sytuacja całkowicie przeciwna, niskie ciśnienie spowoduje, że stworzony system nie będzie działał tak, jak powinien.

Jak obliczyć

Instrukcje dotyczące poprawnej produkcji obliczeń w praktyce są wdrażane o wiele łatwiej, niż mogłoby się wydawać na pierwszy rzut oka. Ale aby uniknąć jakichkolwiek trudności, musisz mieć co najmniej minimalne doświadczenie, ale nawet niedoświadczeni mistrzowie radzą sobie z tymi trudnościami po prostu.

Jeśli zdecydujesz się na samodzielne zainstalowanie potoku, do obliczeń powinieneś użyć następującego algorytmu działania:

1. Najpierw musisz poznać wartość średnicy wybranego materiału. Na tym etapie powierzchnie rur są już podzielone na wewnętrzne i zewnętrzne, a poza tymi wartościami pozostałe działania będą identyczne.

Aby obliczyć średnicę, można i lepiej zastosować przyrządy pomiarowe, co znacznie uprości obliczenia. Aby obliczyć wewnętrzną średnicę rury, wystarczy odjąć dwie grubości ścianki od zewnętrznej.

Zwróć uwagę! Często na fakturach za towary producent lub dostawca określa wartość zewnętrzną, ponieważ specyfika pracy takich organizacji powoduje, że konieczne jest odnoszenie się do tego wskaźnika w pierwszej kolejności.

1. Następnie należy obliczyć taki wskaźnik jako promień, dla którego wystarczy podzielić po prostu przez 2 średnicę obliczoną na poprzednim etapie;
2. Następnie musisz obliczyć przekrój poprzeczny produktu.. Do tych obliczeń użyj prostej formuły trygonometrycznej S =? * R² (Obszar przekroju = pi * podniesiony do kwadratu);

Rada Przed rozpoczęciem obliczeń prześlij wartości parametrów do wymaganych jednostek, a wynik zostanie w nich zmierzony, tzn. zobacz idź zobaczyć², a m in m².

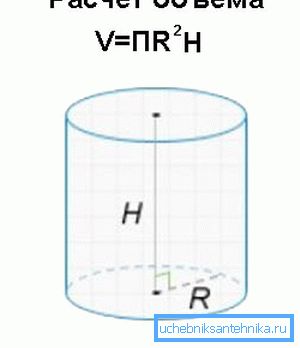

1. Teraz, gdy otrzymano wszystkie niezbędne parametry do obliczeń, pozostaje tylko dokonać odpowiednich obliczeń.. Trygonometryczna formuła dla objętości rury w m3 jest następująca:

V = S * L, gdzie S jest obszarem obliczonym wcześniej, a L jest długością pnia. Długość w tym przypadku jest mierzona na odcinkach rury o jednakowej średnicy.

  Zwróć uwagę! Jeśli chcesz uzyskać wartość w litrach, powinieneś przekonwertować objętość za pomocą następującego stosunku 1m3 = 1000l.

Jeżeli w linii rury występuje przejście z jednej średnicy na drugą, to objętości sekcji przed i po przejściu są rozpatrywane osobno.

Aby obliczyć objętość przejścia, należy podsumować parametry przekroju przy wejściu i wyjściu i obliczyć objętość po, dzieląc ją przez 2. W ten sposób można uzyskać średnią wartość.

Obliczanie ilości wody

Aby zrozumieć, w jaki sposób wykonywane są obliczenia, rozważ przykład. W pomieszczeniu trzymano rurę o średnicy 30 cm, która w połowie długości zaczyna zmniejszać swoją objętość o połowę na 1 m.

Łącząc wszystkie powyższe obliczenia w jedną formułę otrzymujemy: V = 3,14 * ((0,3 / 2 + 0,15 / 2) / 2)²* 1 = 0,04 m³. W tym przypadku objętość będzie równa wartości uzyskanej przez pomnożenie liczby pi przez połowę sumy promieni przejścia, podniesienie do kwadratu i pomnożenie przez długość przejścia.

  Rada Aby uprościć wszystkie obliczenia, możesz użyć kalkulatora objętości rury, w którym po prostu wprowadzasz wartości wewnętrznej średnicy i długości rury.

Podsumowując

Kiedy po raz pierwszy podejmiesz się budowy rurociągu, możesz nie rozumieć, dlaczego konieczne jest obliczenie wielkości, na podstawie opinii, że osoby z odpowiednim wykształceniem zawodowym powinny pracować z presją.

Ale naprawy mogą być związane z różnymi sytuacjami i możesz napotkać problem nadmiernego lub niewystarczającego ciśnienia, a koszt jego wyeliminowania może być dość wysoki. Nawet jeśli podejmiesz budowę najprostszej fontanny dla dzieci na podwórku, gdzie jeden z końców rur będzie całkowicie uszczelniony.

W takim przypadku, jeśli objętość zostanie niepoprawnie obliczona, suma będzie się różnić od oczekiwanej.

Film wideo w tym artykule pokazuje w praktyce, jak ważne jest obliczenie objętości rury przez średnicę i jak łatwo wykonać obliczenia.
