Jak określić rozmiar rury w calach: zapoznaj się z rurami

06-03-2018
Różne

Tematem tego artykułu jest rozmiar rur w calach i milimetrach. Musimy zapoznać się z koncepcją warunkowego przejścia i nauczyć się korelować jego wartości w różnych wartościach pomiaru między sobą. Więc zaczynajmy.

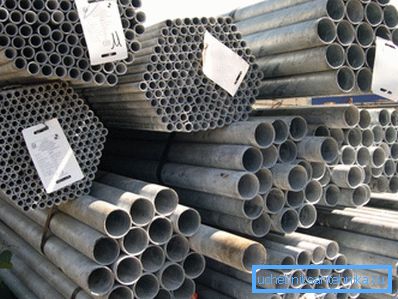

Kilka rozmiarów walcowanych rur stalowych.

Spotkaj się: VGP

Produkty, które musimy zbadać, są wykorzystywane do instalacji rurociągów wodnych i gazowych. Każdy, kto kiedykolwiek mieszkał w domu zbudowanym w Związku Radzieckim, jest im obeznany: do niedawna do kanalizacji używano tylko stalowej rury.

Nawiasem mówiąc: zgodnie z obowiązującymi przepisami, gaz w domu, a teraz może być położony tylko ze stali. Pomimo spadku popularności tradycyjnego materiału w konstrukcji rur wodociągowych, nie rezygnuje on całkowicie z zajmowanych stanowisk.

Standardowy

Wymagania techniczne dotyczące produkcji rur VGP zawarte są w GOST o numerach 3262-75.

Podkreślmy kluczowe punkty dokumentu:

  • Wszystkie produkty wytwarzane zgodnie z tym dokumentem regulacyjnym są spawane elektrycznie, tzn. Są otrzymywane przez walcowanie płaskiej kęsów w młynie i gotowanie wzdłużnego szwu.
  • Długość prostych odcinków - od 4 do 12 metrów. Długość może być niezmierzona, wymiarowa i wielowymiarowa; w tym drugim przypadku dla każdego cięcia wykonuje się 5 mm wsad.
  • W ramach tej normy produkowane są nie tylko czarne produkty stalowe, ale także produkty z cynkową powłoką antykorozyjną..

Ważny punkt: podczas montażu systemu kanalizacyjnego lub grzewczego wykonanego z ocynkowanego, stosowane są tylko połączenia śrubowe. Instrukcja jest związana z faktem, że cynk spala się na spoinach. W rezultacie, podczas używania spawania, otrzymujemy rurę niezabezpieczoną przed korozją, której licznik jest półtora raza wyższy niż w przypadku czarnej stali.

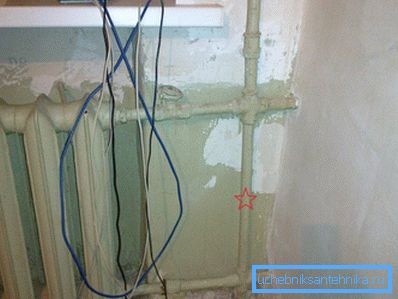

Dom konstrukcji stalinowskiej. Galwanizowane rozpórki grzewcze są montowane na gwintach i pomimo ich znacznego wieku są w doskonałym stanie.
  • Końce są cięte pod kątem prostym do osi podłużnej. Zadziory nie powinny przekraczać 0,5 mm.

Jakie są maksymalne tolerancje?

Warunkowe zaliczenie Maksymalne dopuszczalne odchylenie średnicy zewnętrznej
Normalna dokładność wykonania Zwiększona dokładność wykonania
40 lub mniej +0,4; -0,5 mm +0,4; -0,4 mm
Powyżej 40 +0,8; -1% +0,8; -0,8%

Zatrzymaj się Jaka jest ta koncepcja - przejście warunkowe? Oczywiście, nie jest to ta sama, co zewnętrzna średnica, ponieważ ta ostatnia ma pewne tolerancje dla ustalonego przejścia warunkowego.

Asortyment

Ta prosta myśl prowadzi nas do poszukiwania definicji pilota lub warunkowego przejścia, a jednocześnie do zakresu produktów do instalacji rurociągów wody i gazu.

Tak więc główny parametr, który jest zarejestrowany w tabeli asortymentu - przejście warunkowe lub średnica nominalna, tradycyjnie skracany jako DU. Ten parametr w przybliżeniu odpowiada wewnętrznej średnicy rurociągu i wskazuje jego zgodność z pewnym rozmiarem złączek dla rur i zaworów.

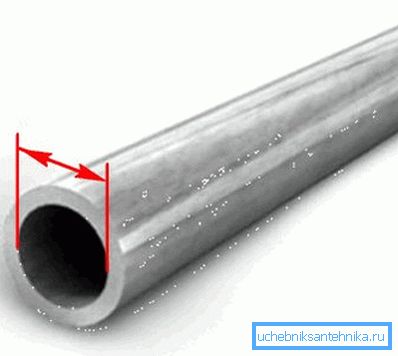

Warunkowe przejście jest zwykle bliskie wewnętrznej średnicy, ale niekoniecznie jest równe.

Nie jasne? Wykorzystajmy przykłady.

Warunkowe zaliczenie Średnica zewnętrzna Grubość ścianki rury
Płuca Często Wzmocniony
6 10.2 1.8 2.0 2.5
8 13.5 2.0 2.2 2.8
10 17,0 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33,6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48,0 3.0 3.5 4.0
50 60,0 3.0 3.5 4.5
65 75,5 3.2 4.0 4.5
80 88,5 3.5 4.0 4.5
90 101,3 3.5 4.0 4.5
100 114,0 4.0 4.5 5.0
125 140,0 4.0 4.5 5.5
150 165,0 4.0 4.5 5.5

Na przykład, rura DN 32 (kanał warunkowy jest wskazany bez nazywania ilości, chociaż sugeruje się milimetry przy jej ocenie) ma średnicę zewnętrzną 42,3. W zależności od wersji wewnętrzna średnica może wynosić 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 i 42,3-4,0x2 = 34,3.

Pomimo rozproszenia części wewnętrznych wszystkie te produkty są kompatybilne z zaworem DN 32. Każdy z nich można przyciąć do gwintu rurowego o odpowiedniej wielkości, który idealnie pasuje do gwintu wewnętrznego zaworu, a po nawinięciu zapewni szczelność połączenia.

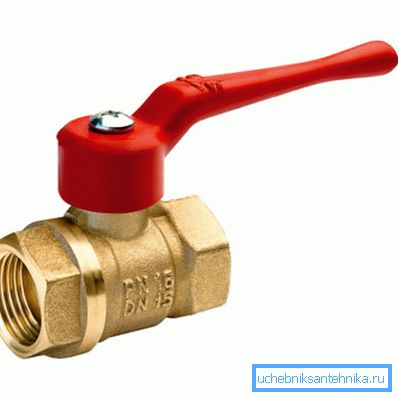

Na zaworach wskazana jest jego nominalna średnica. Oznaczenie ma formę pilota lub (dla importowanych produktów) DN.

Gwinty rurowe

Koszmar jeszcze się nie skończył, drogi czytelniku.

Nici rurowe są tradycyjnie mierzone nie w milimetrach, ale w brytyjskich calach. Powodem jest to, że odpowiednia norma (NPS, Nominal Pipe Size) pochodzi z Ameryki Północnej.

Odniesienie: brytyjski cal wynosi 2,54 cm, dlatego teoretycznie wymiary rur w calach i centymetrach powinny być powiązane jako 1: 2,54.

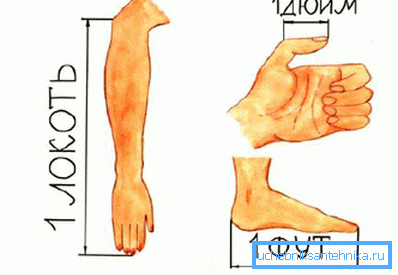

Podobnie jak inne brytyjskie mierniki długości, cal jest, że tak powiem, anatomicznego pochodzenia.

Sprawdź nasze badania teoretyczne. Na szczęście nie ma potrzeby daleko posuniętego: tabela rozmiarów rur w calach i milimetrach jest zawarta w tekście tego samego NPS. Podajemy najbardziej popularne wartości używane przy budowie komunikacji w budynkach prywatnych i mieszkalnych.

Cewki wątku cali Warunkowe zaliczenie
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 80
3 1/2 90

Teraz porównaj standardowy rozmiar rury w calach i mm.

  • Wymiary rury półcalowej powinny wynosić 25,4 / 2 = 12,7 mm. Zgodnie z tabelą odpowiada ona DU 15. Następnie - gorzej: rzeczywiste wymiary rury wynoszą 1: 2 cale (średnica zewnętrzna według GOST 3262-75) są równe 21,3.
  • Wymiary rury 1 cal nie są 25,4, ale DN 25 (średnica zewnętrzna 33,6).
  • Inny rozmiar - rura 2 cale (2 x 25,4 = 50,8) - odpowiada DN 50 o średnicy zewnętrznej 60.

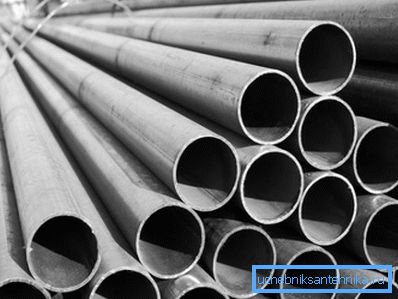

Na zdjęciu - ocynkowana DU 50. Z reguły służą one do instalacji wody butelkowanej.

Wniosek

Jest całkiem jasne. Rozmiary rur w calach i mm są nieliniowo skorelowane, bez stałej proporcji. Niestety, tabela ich związku może zostać zapamiętana. Jak zwykle, wideo w tym artykule zadowoli czytelnika dodatkowymi informacjami tematycznymi. Sukcesy!
