Jakie powinno być nachylenie kanału ściekowego

Aby zapewnić normalną utylizację ścieków, nachylenie systemu kanalizacyjnego na 1 metr zgodnie z SNiP 2.04.01-85 * powinno wynosić 2 cm, ale normy te odnoszą się do uszczelki o średnicy 100 mm. Ponadto, aby zoptymalizować usuwanie wszystkich odpadów stałych i zmaksymalizować występowanie blokad, należy przestrzegać określonej kolejności skrętów i przejść od pionu do płaszczyzny pionowej.

Zostanie to omówione poniżej, tzn. Przyjrzymy się regułom układania zewnętrznych i wewnętrznych systemów kanalizacyjnych w prywatnym domu i / lub mieszkaniu, a także pokażemy film wideo w tym artykule.

Układanie rur kanalizacyjnych

Niuanse wewnętrznego układu

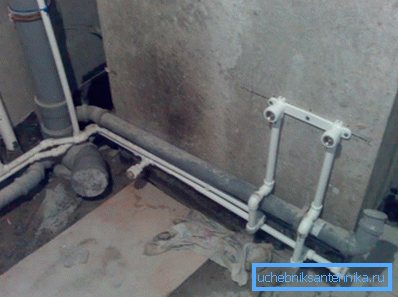

Uwaga W mieszkaniu i domu prywatnym instrukcja zaleca stosowanie rur z tworzyw sztucznych o średnicy 50 mm i 100 mm dla przewodów wewnętrznych. Większy odcinek służy tylko do toalety, podczas gdy 50 mm rury są potrzebne dla wszystkich innych urządzeń sanitarnych. Ponadto do pralek i zmywarek używana jest średnica 32 mm.

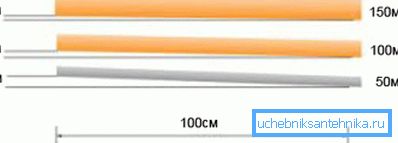

• W mieszkaniu budynku wielopiętrowego system kanalizacji ściekowej zajmuje minimalną powierzchnię, jednak nachylenie wewnętrznego systemu kanalizacyjnego musi być zgodne z normami i zasadami sanitarnymi, wskazane w SNiP 2.04.01-85 * i widzisz takie liczby na obrazie schematu z sygnaturą Optimal bias.
• W mieszkaniach toaleta jest zwykle podłączona bezpośrednio do tee., który znajduje się na pionie, ale czasami (szczególnie na pierwszym piętrze) istnieje potrzeba zainstalowania zaworu zwrotnego. W takich przypadkach będziesz musiał skierować rurkę 100 mm poziomo, aby wstawić zawór, więc nie powinieneś zapominać o nachyleniu 20 mm, chociaż urządzenie blokujące ustawione jest w poziomie w pozycji poziomej.
• W przypadku rur 50 mm nachylenie wynosi 3 cm na metr bieżący, ale w krótkich odcinkach można go zwiększyć, ponieważ w tym przypadku nie chodzi o odpady stałe. Jedynym systemem kanalizacyjnym w mieszkaniu bez skarpy jest 32-milimetrowy kanalizacja do mycia i / lub pralki - woda wymuszona wypada, dlatego stopień nie jest decydujący.
• W prywatnym domu, drogi kanalizacyjne mogą mieć więcej niż 4 metry, więc powinny być zaopatrzone w rewizje, aby wyeliminować ewentualne blokady.. Ponadto należy unikać zwrotów 90? - w tym celu najlepiej użyć dwóch okuć narożnych po 45? każdy. Obrócić 90? Jest optymalna tylko dla pionów, gdy poruszają się w płaszczyźnie poziomej. Również złączki obrotowe na 90? odpowiednie w mieszkaniu dla rur 50 mm i 32 mm - są krótkie odległości, a zatem możliwość zablokowania jest minimalna.

Zewnętrzne okablowanie

Teraz przejdźmy do układu na podwórku, gdzie maksymalne nachylenie zewnętrznej kanalizacji jest dokładnie takie samo jak w pomieszczeniu i zależy bezpośrednio od średnicy rur. Do użytku prywatnego z reguły stosuje się przekrój 100 mm i 150 mm, co oznacza, że ​​optymalne nachylenie będzie wynosić odpowiednio 2,0 cm i 0,8 cm, a maksimum - 2,5 cm i 1,3 cm. Należy pamiętać, że cena materiału tutaj nie ma absolutnie żadnej wartości.

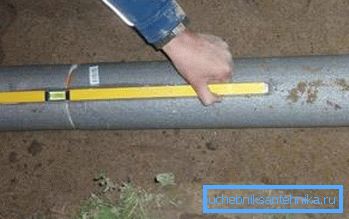

Uwaga Jakość instalacji komunikacyjnej zależy od tego, jaki stok powinien mieć system kanalizacyjny. Faktem jest, że jeśli nachylenie jest mniejsze niż norma, wówczas słabe ciśnienie wody, która płynie grawitacyjnie, nie będzie w stanie zmyć stałych odpadów (odchodów), a jeśli tempo jest zbyt wysokie, wtedy woda po prostu nie będzie miała czasu na to. Okazuje się, że w obu przypadkach ciasto wytworzy się na wewnętrznych ścianach rury i zablokuje na zwojach.

Jeśli chodzi o zwoje, są też używane okucia dla 32? i 45?, ale żeby obrócić 90? użyj dwóch połączeń kątowych 45?. Podobnie jak w pokoju, montaż wynosi 90? dotyczy tylko pionu przy przechodzeniu do płaszczyzny poziomej.

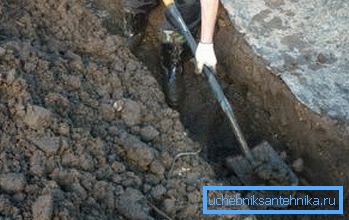

Głębokość wykopu w tym przypadku będzie zależeć od dwóch czynników - jest to maksymalny punkt zamrożenia gleby w regionie i odległość od domu do szamba (szambo).

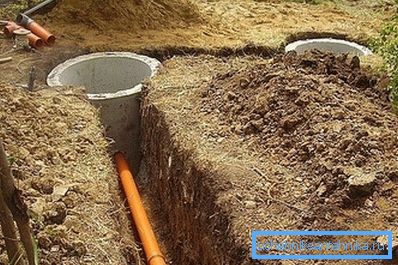

Na przykład, jeśli punkt zamarzania znajduje się na głębokości 70 cm, to przy wyjściu z budynku dla rury 100 mm wykop będzie miał 90 cm (10 cm na średnicę i 10 cm w odległości od poziomu krytycznego). Ale ścieki bez nachylenia nie mogą być zatem, jeśli odległość do szamba wynosi 20 m, a następnie szambo, ta głębokość będzie wynosić 70 + 20 * 2 = 110 cm.

Ponadto na dnie wykopu powinna znajdować się poduszka z piasku - umożliwia to układanie na pewnym poziomie i równomierne rozprowadzanie obszaru rury na ziemi. W związku z tym zgrubna głębokość wykopu (bez poduszki z piasku) powinna wynosić co najmniej 5-10 cm więcej.

Podczas układania strefy podmiejskiej nachylenie kanalizacji deszczowej według SNiP zależy również od średnicy rur i jest zgodne z normami i zasadami określonymi powyżej w tekście. Również tutaj konieczne jest obserwowanie głębokości uszczelki, a ponieważ opady są zwykle związane z urządzeniami sanitarnymi w domu, obowiązkowe jest zainstalowanie zwrotnego zaworu zwrotnego ścieków.

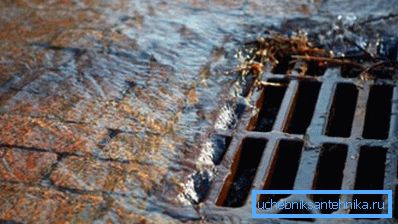

Jeśli burza jest wykonywana w formie rynny, nachylenie musi wynosić co najmniej 5-10 mm na metr bieżący, ale dzieje się tak, jeśli na górze znajduje się kratka ochronna, jak na powyższym zdjęciu. Jeśli nie ma ochrony, a gruzy (liście) mogą dostać się do rynny, nachylenie powinno zostać zwiększone do 2 cm.

Wniosek

Obserwując maksymalne i minimalne nachylenie ścieków podczas ich instalacji, można uzyskać dobry wypływ wody z łazienek, co również zapobiega występowaniu nieprzyjemnych zapachów. Nie należy również obniżać średnicy rury wzdłuż spływu - spowoduje to zablokowanie.
