Kratownice profilowe: wydajne systemy wymagające dokładnych

Przy dużej powierzchni zabudowy, lokalu, obiektu, dachu powinna mieć bardzo niezawodną i trwałą konstrukcję. Najlepszym rozwiązaniem jest użycie w tym przypadku krokwi wykonanych z rur metalowych. Będą one trwałym, trwałym, ekonomicznym projektem, który może rozciągać się na dowolną długość. Obliczenie kratownicy z rury profilowej jest najważniejszym warunkiem prawidłowej instalacji.

Funkcje konstrukcyjne

Rury tej kategorii są wytwarzane przez walcowanie, a następnie przetwarzanie metalu za pomocą specjalnych maszyn.

Według rodzaju sekcji produkty profilu są podzielone na:

• owalny;
• prostokątny;
• kwadratowy.

Początkowo produkty profilowe są okrągłe. Po obróbce stalą walcowaną na gorąco lub na zimno rury uzyskują wymagany kształt.

Profile metalowe mają różne rozmiary. Ich przekrój minimalny, 15? 15 mm, maksimum - 45? 5 cm, grubość ścianki - 1,12 mm, średnia długość wynosi 6,12 m.

Główne elementy stalowej kratownicy:

• pasy pełniące rolę konturu;
• stojaki;
• usztywnianie;
• podstawowe (wsparcie) klamra.
• elementy złączne: chustki, spawanie, nitowanie, śruby itp.

Rodzaje gospodarstw

Instrukcja podaje, że wiązary złożone z profilowanych rur są podzielone na dwa typy.

1. Pierwszym z nich są systemy, w których wszystkie ich części są połączone w tej samej płaszczyźnie.
2. W budynkach drugiego typu kratownica jest zawieszona i obejmuje dolne i górne pasy.

Wybór jednego lub innego rodzaju systemów wiązarkowych zależy od:

• ładunki na produkcie;
• struktury przechyłu;
• punkty pokrywania się;
• długość span

Kąt nachylenia

Na podstawie kąta nachylenia występują następujące typowe wiązary.

1. Konstrukcja o kącie nachylenia 22/30 °. Najlepsza opcja przy budowaniu niewielkiej zakładki. W takim przypadku najlepsza jest konfiguracja trójkątna. Aby określić jego wysokość, konieczne jest podzielenie długości przęsła przez 5. Główną zaletą takiego analogu jest niewielka masa.

Zwróć uwagę! Gdy długość przęsła jest większa niż 14 m, lepiej jest preferować kratownicę z usztywnieniami umieszczonymi na górze / dole. Na szczycie konstrukcji zamontowany jest panel o długości 1,5 / 2,5 m. Podobny system kratownicowy składa się z dwóch pasów o parzystej liczbie paneli.

Przy wykonywaniu kratownic z rury profilowej, której długość przekracza 20 m, są one instalowane przy użyciu konstrukcji podbudowy. Zwiąż ich kolumny wspierające.

1. Jeżeli dach ma nachylenie 15/22 °, wysokość kratownicy określa się, dzieląc długość przęsła przez 7. Długość takich systemów nie powinna być większa niż 20 m. Jeśli potrzebujesz zwiększyć wysokość konstrukcji, dolny pas jest uszkodzony.
2. Gdy nachylenie dachu, mniej niż 15 °, zamontowano trapezowy produkt. Jego wysokość jest określana przez podzielenie długości przęsła przez liczbę 7/9. Jego dokładna wartość zależy od konkretnej wartości nachylenia.

Forma budowy

Zgodnie z konfiguracją systemu kratownicowego profilowanych rur dzieli się na następujące typy:

• pojedyncze stoki, których cena jest najniższa;
• projekty dvukhskatny;
• proste farmy;
• struktury łukowe.

Zarys pasa

Gospodarstwa z równoległym pasem mają takie zalety:

• łatwość instalacji, ze względu na to, że większość elementów jest taka sama;
• długość pasa rury i obreshetki to samo;
• liczba stawów jest minimalna;
• projekt jest standardowy (ujednolicony);
• może być stosowany do miękkich pokryć dachowych.

W produkcji kratownicy jednostronnej z rur własnymi rękami, otrzymasz następujące korzyści:

• twarde i trwałe węzły;
• brak nadmiernie długich elementów w środku konstrukcji;
• koszt budowy.

Wieloboczne struktury mają swoje własne cechy:

• są stosowane w budynkach o dużej masie;
• podczas budowy kratownic rury są wykorzystywane ekonomicznie;
• wady tego typu farmy - złożoność i złożoność instalacji.

Struktury trójkątne są łatwe do zainstalowania. Są stosowane do dachów o stromym zboczu. Minusy można zauważyć złożoność jednostek wsparcia produkcji i wysokie koszty materiałów.

Farmy Crate dzieli się na następujące odmiany.

1. Trójkątna krata. Zwykle stosowany jest w konstrukcjach o równoległych bokach, rzadziej w analogach o kształcie trójkątnym lub trapezoidalnym.
2. Przekątna forma jest pracochłonna i droga, ze względu na wysokie koszty materiałów.
3. Siatki z oryginalnych formularzy są wyposażone, biorąc pod uwagę cechy i rozmiary kratownic.

Obliczanie gospodarstwa

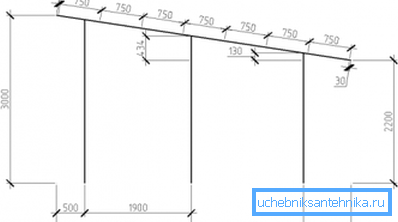

1. Zanim obliczysz farmę profilu, określ jej schemat. Określ w nim zależność długości konstrukcji od kąta nachylenia dachu.
2. Wykonując schemat, wybierz kontury pasków. Zależą one od przeznaczenia gospodarstwa, rodzaju pokrycia dachowego i kąta nachylenia.
3. Następnie określ wymiary struktury. Wybierając jego długość, rozważ przyszły kąt dachu. Wysokość zależy od rodzaju podłóg, możliwości dostawy gospodarstwa i jego masy.
4. Jeśli długość konstrukcji jest większa niż 36 m, obliczyć wysokość konstrukcyjną.
5. Wybierz wymiary paneli. Zrób to w oparciu o obciążenia, które wpłyną na produkt. Przy projektowaniu trójkąta o kształcie kratownicy kąt nachylenia powinien być równy 45 °.
6. Ostatnim etapem jest określenie odległości między węzłami. Następny jest rysunek struktury.

Kilka wskazówek

Wyniki projektu zależą od kąta nachylenia dachu.

1. Jeżeli wynosi 6/15 °, należy wybrać kratownicę trapezową. Jego wysokość powinna być równa 1: 7 lub 1: 9 do długości przęsła. Jeżeli, zgodnie z projektem, wysokość stropów (strych, poddasze) powinna być większa, budowane są struktury wielokątne.
2. W przypadku konstrukcji jednoosiowych o kącie nachylenia 6/10 °, lepiej jest preferować ich asymetryczny kształt.
3. Gdy nachylenie dachu wynosi 15/22 °, wysokość na kratownicy powinna być powiązana w stosunku 1: 7 do długości przęsła. Jeśli chcesz zwiększyć wysokość sufitu, zamontowany jest uszkodzony dolny pas.
4. Jeżeli nachylenie dachu wynosi 22/30 °, konstruuje się trójkątne wiązary. Ich wysokość nie może przekraczać jednej piątej długości przęsła. (Zobacz także artykuł Arbor z profilu rury: funkcje.)

Zwróć uwagę! W celu zaprojektowania konstrukcji i przed spawaniem kratownicy z rury profilowej, przeczytaj SNiP nr II / 23/81, kod opisuje zasady dotyczące konstrukcji metalowych. SNiP nr 2.01.07 / 85 należy również przestudiować, dokument obejmuje temat obciążeń i wpływów.

Produkcja

1. Do montażu lub mocowania części należy użyć kątów spacji lub pinezek.
2. Podczas montażu górnej części pasów, weź 2 T-rogi o różnych długościach boków. Napraw je między sobą za pomocą mniejszych listew.
3. Aby połączyć dolną część pasków, zastosuj kąty, które mają tę samą stronę.
4. Przy produkcji kratownic długich i wolumetrycznych, jako zbrojarzy, należy stosować płyty napowietrzne. Aby równomiernie rozłożyć obciążenie, użyj pary prętów kanału.

1. Mocowanie ukośnie pod kątem 45 °, regały - przy 90 °. Aby je złożyć, należy użyć naroży w kształcie krzyża lub litery T o tych samych bokach. Napraw je za pomocą talerzy.

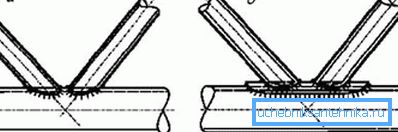

2. Do instalacji holistycznych kratownic spawanych wykorzystywane są marki.
3. Aby ułatwić budowę z minimalnym nachyleniem, należy zastosować dodatkowe kratki.
4. Przy aranżacji długiej konstrukcji należy zainstalować tylko parzystą liczbę paneli.
5. Różnica między dwiema farmami nie powinna przekraczać 1,75 m.

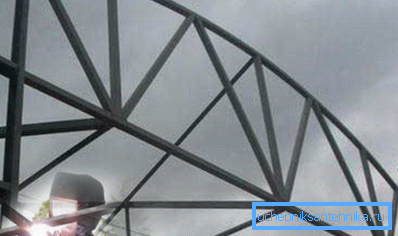

1. Po zmontowaniu zestawów za pomocą sczepnych końców zaczyna się spawanie kratownic z ukształtowanej rury. Możesz to zrobić automatycznie lub ręcznie. Po zakończeniu spawania wszystkie szwy są czyszczone. (Zobacz także artykuł Rura spoiny: Funkcje.)
2. W końcowym etapie produkt jest pokryty środkiem antykorozyjnym, a następnie farbą.

Wniosek

Systemy montowane z rur profilowanych są optymalną podstawą do zadaszenia dużych i długich przedmiotów. Są złożone i wymagają dokładnych obliczeń przed instalacją. Film wideo w tym artykule zawiera dodatkowe informacje na temat wygłaszanego tematu.
