Objętość wody w rurze i systemie grzewczym jako całości:

Kwestia sposobu obliczania objętości wody w rurze powstaje podczas projektowania różnych systemów opartych na rurociągu. Na przykład obliczyć przybliżoną zawartość wody wymaganą przy planowaniu autonomicznego systemu ogrzewania.

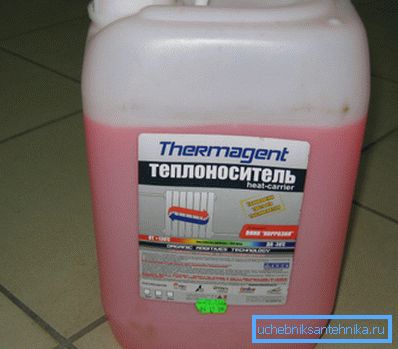

Gdy autonomiczne ogrzewanie w wiejskim domu jest już prawie gotowe, należy rozpocząć obliczenia, aby uzyskać dokładne dane potrzebne do doboru średnicy rur i odpowiedniego modelu hydroakumulatora. Ponownie nie da się obejść bez prawidłowego obliczenia objętości płynu w rurze, jeśli trzeba dodać środek przeciw zamarzaniu do płynu chłodzącego lub całkowicie napełnić układ płynem niezamarzającym.

Konieczność prawidłowego zliczania wody w systemie grzewczym

Pytanie brzmi, czy objętość wody w metrze rury jest tak ważna, jeśli można wlać płyn do układu, dopóki nie zostanie wypełniony do samej szyi?

Okazuje się, że potrzeba dokładnych obliczeń jest oczywista. Ponadto objętość w niektórych przypadkach będzie musiała być liczona nie tylko w rurach, ale również w grzejnikach. Na przykład przy projektowaniu systemu grzewczego trzeba mieć dokładną informację o ilości płynu chłodzącego, aby wybrać kocioł o odpowiednich parametrach mocy.

Innym powodem prawidłowych obliczeń jest użycie sprzętu pompującego. W tym przypadku konieczne jest poznanie ilości transportowanego medium z szybkością tylu metrów sześciennych na określoną jednostkę czasu.

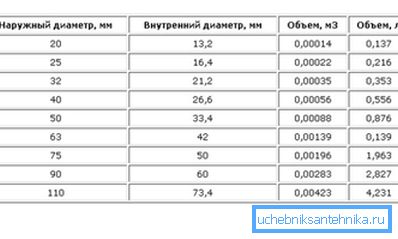

Znając odpowiednią ilość wody w różnych rurach, można wybrać nie tylko odpowiednie rozmiary rur, ale także wymaganą wydajność pompy.

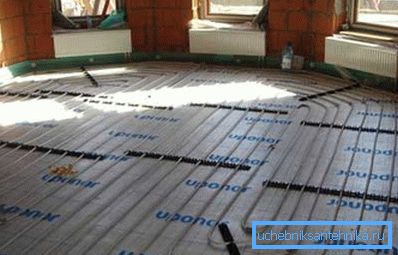

Obliczanie zawartości chłodziwa w rurze

Pomimo tego, że można użyć kalkulatora objętości wody w rurze, lepiej jest wykonać takie obliczenia samodzielnie (przeczytaj także artykuł Średnice rur z polipropylenu: wszystko, co musisz wiedzieć dla początkujących).

Faktem jest, że automatyczne obliczanie kosztów odbywa się za pomocą uśrednionych algorytmów, natomiast jeśli się liczysz, możesz wziąć pod uwagę cechy konfiguracyjne potoku i inne niuanse, których kalkulator online nie może brać pod uwagę.

• Zanim obliczysz objętość wody w rurze, musisz zrozumieć, że wewnętrzna przestrzeń w systemie hydraulicznym to cylinder o dużej długości.
• Wiedząc, że musimy obliczyć, jak pojemny jest cylinder, stosujemy formułę znaną z lekcji fizyki: V =? * R? * H, gdzie:

V to objętość cylindra;

? - 3,14 (liczba pi);

R jest promieniem;

H - wysokość.

• Inna formuła będzie przydatna, jeśli znasz obszar podstawy cylindra: V = S * H, gdzie S jest obszarem podstawy, a H jest wysokością.

Ważne: Przedstawiając rurociąg w postaci wydłużonego cylindra, musisz zrozumieć, że H nie będzie wysokością, ale długość rury, której pojemność w litrach powinna być obliczona.

Obliczanie zawartości chłodziwa nie tylko w rurociągu, ale także w systemie jako całości

Kwestia tego, jak obliczyć wewnętrzną objętość rur niezależnie od systemu ogrzewania, jest rzadko warta. Coraz częściej konieczne jest wykonanie obliczeń uwzględniających akumulatory grzewcze kotła i zbiornika wyrównawczego, jeżeli jest to przewidziane w stosowanym systemie.

Instrukcje do obliczeń w tym przypadku są następujące:

• Na początkowym etapie mierzymy długość rurociągu bez uwzględnienia hydroakumulatora (akumulatory). Decydując o długości, rozważamy objętość zgodnie ze wzorem V =? * R? * H, gdzie "H" będzie długością, którą poprzednio mierzyliśmy.

Oczywiście uzyskana liczba będzie przybliżona, ale różnica w nominalnej i roboczej objętości systemu może być skompensowana, gdy jest wypełniona czynnikiem chłodzącym.

• W następnym etapie rozważymy, jak pojemny jest grzejnik.

Nie jest tajemnicą, że baterie różnych rozmiarów mogą być używane na jednym placu budowy, co wyjaśniają różne parametry lokalu. Dlatego obliczenia dokonuje się nie na grzejniku jako całości, ale na każdej pojedynczej sekcji.

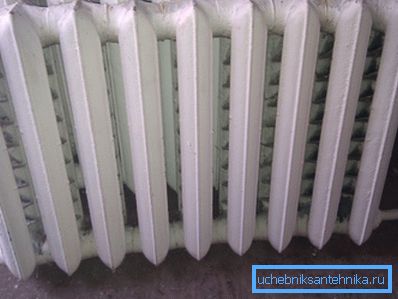

Ta metoda jest odpowiednia dla grzejników żeliwnych i aluminiowych, które zazwyczaj są podzielone na sekcje. Co do zasady, aby wypełnić każdą sekcję, potrzebujesz co najmniej 1,5 i nie więcej niż 2 litry.

Jeśli planujesz zainstalować baterie bimetaliczne lub stalowe własnymi rękami, przyjrzymy się parametrom pakowania lub samemu produktowi.

• Wydajność innych urządzeń, w tym kotła grzewczego i zbiornika warzyw, określa się zgodnie z danymi paszportowymi lub oznaczeniami wydrukowanymi na obudowie.

Jeśli nie ma dołączonej dokumentacji dla zbiornika wyrównawczego, można napełnić ten pojemnik wodą, a następnie spuścić całą zawartość do pojemnika pomiarowego, a tym samym określić objętość.

Ważne: obliczając ilość płynu chłodzącego w systemie grzewczym, należy wziąć pod uwagę materiał, z którego wykonane są rury. Na przykład ściany wyrobów stalowych są o rząd wielkości cieńsze niż ściany analogów polipropylenowych o pozornie tej samej średnicy.

Cechy konstrukcyjne zamkniętych systemów grzewczych

Odnotowujemy natychmiast, że instrukcje przewidziane do przeprowadzenia obliczeń mają znaczenie tylko w odniesieniu do urządzeń grzewczych typu zamkniętego. W końcu w systemach zamkniętych ilość chłodziwa charakteryzuje się konsystencją.

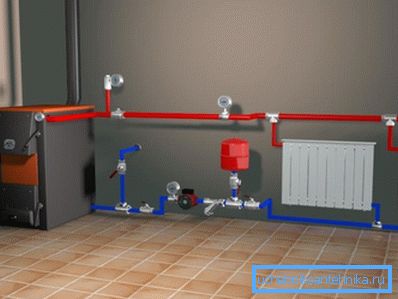

Aby zrozumieć, w jaki sposób woda zachowuje się w zamkniętych konstrukcjach i dlaczego wcześniej proponowane schematy obliczeniowe były konieczne, należy rozważyć urządzenie najczęściej stosowanych modyfikacji ogrzewania autonomicznego.

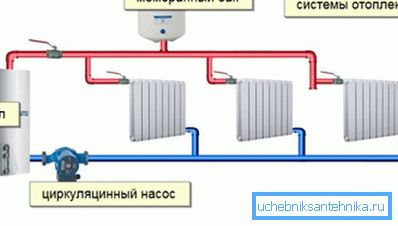

Autonomiczny układ ogrzewania uważa się za zamknięty, jeżeli ilość chłodziwa pozostaje niezmieniona i jest napędzana przez pompę cyrkulacyjną. Taka zmiana ogrzewania z reguły jest absolutnie hermetyczna, a płyn chłodzący nie ma kontaktu ze środowiskiem. Ciśnienie wody w mieszalniku zmienia się z powodu rozszerzalności cieplnej, ale jest kompensowane przez zbiornik wyrównawczy, który jest instalowany osobno.

Jednak większość nowoczesnych kotłów gazowych wyposażonych jest w zintegrowane zbiorniki wyrównawcze, co znacznie upraszcza projektowanie i montaż systemu jako całości. W takim przypadku zliczanie objętości zbiornika nie ma sensu, ponieważ wymagana ilość chłodziwa jest podana w dokumentacji paszportowej kotła grzewczego.

Wniosek

Teraz wiemy, jak poprawnie obliczyć ilość płynu chłodzącego w systemie grzewczym i sprawić, aby koszty operacyjne tego systemu były akceptowalne. Istnieją pytania, które wymagają wyjaśnienia (patrz także artykuł Obliczanie średnicy rury do ogrzewania jest ważnym etapem w projektowaniu systemu ogrzewania).

W takim przypadku obejrzyj film wideo w tym artykule.
