Okablowanie rurociągów: technologia instalacji dla

W drewnianych domach, a także w budynkach, w których budowie lub dekoracji użyto materiałów łatwopalnych, eksperci zalecają instalację przewodów elektrycznych w rurach.

Jednak ta technologia ma zastosowanie podczas naprawy budynków z cegły i betonu, ponieważ jej badanie przyda się mistrzom w każdym przypadku.

Cechy techniki

Zalety instalacji w rurach

Jak zauważyliśmy we wstępie, przewody elektryczne w rurach układane są, gdy konieczne jest zabezpieczenie konstrukcji przed możliwym zapłonem.

Jednak ta sytuacja jest daleka od jedynej, ponieważ to rozwiązanie ma inne zalety:

• Po pierwsze, rurowa obudowa (nawet najprostsze tworzywo sztuczne, nie mówiąc o stali lub miedzi) dobrze chroni przewody przed uszkodzeniami mechanicznymi.. Dotyczy to zarówno przewodów ułożonych w grubości ściany, jak i kabli pod podłogą, sufitem i za fałszywymi ściankami.

Zwróć uwagę! Bardzo często kable układane są w rury poza domem, które z tego czy innego powodu nie mogą być usunięte z powierzchni pod ziemią.

• Po drugie, izolacja przewodu w rurze nie podlega obciążeniom operacyjnym i nie jest narażona na działanie agresywnych czynników zewnętrznych, przede wszystkim wilgoci.. Tak, a od szczurów, które dość często "organizują" zamknięcia, ta instalacja dobrze się chroni.

• Wreszcie zastosowanie pustych kanalików rurowych ułatwia demontaż i wymianę uszkodzonych przewodów.. Nie trzeba usuwać wykończenia i otwierać grubość ściany: wystarczy otworzyć najbliższą skrzynkę przyłączeniową.

Naturalnie wszystkie te zalety można zrealizować tylko przy odpowiednim doborze rur i wysokiej jakości instalacji całego systemu.

Wybór materiału

Do układania ukrytych przewodów wewnątrz rurowych kanałów można stosować różnorodne materiały. Każda z nich ma zarówno zalety, jak i wady, a my staraliśmy się przeanalizować główne z poniższej tabeli:

Należy zauważyć, że wszystkie powyższe informacje są ważne przede wszystkim dla zwykłych rur.

Jednocześnie modele faliste są obecnie aktywnie wykorzystywane do ukrytych i na wpół ukrytych uszczelek:

• W przypadku odmian plastikowych pofałdowany kształt zapewnia znaczny wzrost wytrzymałości mechanicznej. Jest to spowodowane zmianą geometrii przekroju - krawędzie falistych części działają jak usztywniacze.
• Stalowe gomoforokanale mają również przewagę nad solidnymi rurami: zastosowanie ścian o specjalnym kształcie pozwala na ułatwienie projektu bez uszczerbku dla właściwości mechanicznych poprzez zmniejszenie grubości metalu.

Zwróć uwagę! Ponadto, te obudowy łatwo się wyginają przy użyciu minimalnego zestawu narzędzi, co znacznie upraszcza instalację. Tak, a koszty dystrybucji spadną, ponieważ nie musisz kupować specjalnych kształtek do pokonywania zakrętów.

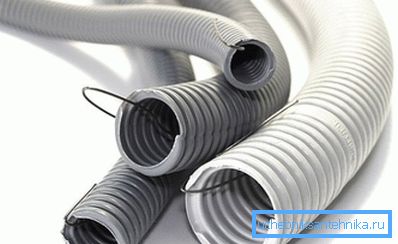

• Idealnym rozwiązaniem pod względem niezawodności, łatwości budowy i oszczędności są stalowe rury faliste w ochronnej powłoce z tworzywa sztucznego. Ich zastosowanie umożliwia montaż okablowania w najkrótszym możliwym czasie, podczas gdy przewody wewnątrz kanałów będą niezawodnie chronione zarówno przed uszkodzeniami, jak i wilgocią.

 Sekwencja pasków

Prace przygotowawcze

Tak więc, wszystkie zakupione materiały, możesz przejść do instalacji. A tutaj warto zacząć od sporządzenia planu.

Na początek stosujemy oznaczenia na ścianach, które będą układane.

Powinien przestrzegać kilku zasad:

• Po pierwsze, im mniej zwojów będzie trasa, tym łatwiej będzie zastąpić przewody, jeśli to konieczne.
• Po drugie, obszary z dwoma lub więcej zakrętami nie powinny być dłuższe niż 5 metrów - z tych samych powodów.
• Maksymalny kąt obrotu - 90⁰. Jeśli wykonasz bardziej ostre zakręty, kiedy spróbujesz pociągnąć prawie każdy kabel zostanie zablokowany.

Wskazówka! Gięcie to tylko cienkościenne metalowe i faliste obudowy. Lepiej jest łączyć ze sobą grubościenne rury stalowe i plastikowe, wykorzystując okucia, zwracając uwagę, aby wewnątrz nie powstawały zadziory, które mogłyby uszkodzić izolację.

• Aby podczas naprawy nie trzeba było szukać drutów za każdym razem, wykonując kilka otworów w ścianach, lepiej jest ułożyć wszystkie poziome sekcje na tym samym poziomie. Albo jeszcze łatwiej to zrobić, umieszczając je w grubości podłogi.
• Pożądane jest również umieszczenie kanałów kablowych w pewnej odległości od rur grzewczych, w przeciwnym razie rozgrzewanie okablowania w rurze miedzianej i kablach w cienkościennych rurach stalowych lub mosiężnych będzie się nagrzewało.

Odpryski muru

Po narysowaniu głównych linii na powierzchniach i zwróceniu uwagi na miejsca instalacji przełączników / gniazd, przystępujemy do pracy.

W przypadku budynku drewnianego pracochłonność będzie niewielka (można po prostu ukryć obudowy pod skórą), ale w ceglanych lub betonowych ścianach trzeba będzie przeciąć rowki:

• Na początek wykonujemy wnęki do instalacji skrzynek przyłączeniowych, gniazd i przełączników. Muszą mieć wystarczającą wielkość, aby zamontować te części równo z powierzchnią ściany.

Zwróć uwagę! Instrukcja nie pozwala ukryć pokryw bloczków dystrybucyjnych pod tynkiem lub podszewką.

• Następnie za pomocą stempla z dłutem lub specjalnym ścigaczem ściennym tworzymy kanały w ścianach do układania rur.
• Na ostatnim etapie wywiercimy otwory, przez które komunikacja będzie przechodzić z jednego pomieszczenia do drugiego.

Wskazówka! Podczas pracy z perforatorem lub ścigaczem ścian należy przestrzegać zasad bezpieczeństwa i ochrony pracy. Dlatego obecność plastikowych szkieł i respiratora w celu ochrony przed kurzem jest obowiązkowa, a słuchawki z izolacją akustyczną nie będą zbędne.

• Podczas układania kabli w grubość podłogi na kłodach, zapewniamy rowki w konstrukcjach nośnych, w których będą układane rury z przewodami.
• Wybierając położenie takich szczelin, upewniamy się, że na elementy nie ma wpływu nadmierne ciśnienie, tj. umieszczamy je poniżej poziomu podłogi co najmniej 10-15 mm.

Instalacja sprzętu

Następnie przejdź do instalacji wszystkich części naszego zasilacza:

• Najpierw zainstaluj skrzynki przyłączeniowe. Pożądane jest, aby wziąć metal, ale w niektórych przypadkach jest to wystarczający i tańszy plastik - gdyby tylko ich wielkość mogła umiejscowić się we wszystkich połączeniach przewodów.
• W ten sam sposób montujemy podrozetniki i plastikowe "okulary" do instalacji przełączników.

Wskazówka! We wszystkich tych urządzeniach należy najpierw zdjąć pokrywę ze specjalnych otworów w celu założenia przewodów.

Następnie przejdź do układania rur. Jak zauważyliśmy powyżej, można używać różnych materiałów, ale muszą one zapewniać wystarczającą ochronę mechaniczną i odporność na ciepło. Na przykład w przypadku rur stalowych grubość ścianki należy dobierać zgodnie z takimi wymaganiami:

Podczas układania rur można zastosować dwie technologie:

• W pierwszym przypadku do obudowy wprowadza się tak zwany przeciągacz - sznur z tworzywa sztucznego lub cienki drut stalowy o wysokiej elastyczności. Za pomocą tych elementów możemy dokręcić potrzebne przewody do rury.

• W drugim przypadku drut jest natychmiast układany w rurze, pozostawiając niewielki margines na połączeniu w skrzynce przyłączeniowej.

Obie techniki są dość łatwe do zrealizowania własnymi rękami, ponieważ wybór w dużej mierze zależy od osobistych preferencji, a także od konkretnej sytuacji w pracy. Jednak pierwsza metoda jest jeszcze lepsza, szczególnie jeśli planujemy przeprowadzić kilka drutów o różnych przekrojach.

• Rury z ruchomymi przeciągami lub kablami układane są w rowkach lub umieszczane między prętami obreshetki.
• Wszystkie części mocujemy za pomocą zacisków na kotwach (do konstrukcji ceglanych i betonowych) lub specjalnych spinaczy metalowych (do drewna).
• Końcówki rur łączymy ze skrzynkami rozdzielczymi, a także z dnem i podstawami przełączników.

Wskazówka! Jeśli okablowanie jest zamontowane w wilgotnym pomieszczeniu, wszystkie złącza i połączenia powinny być uszczelnione, aby uniknąć zawilgocenia i zwarcia.

• Układamy oddzielną rurę do połączenia z panelem i licznikiem.

Układanie i połączenie

Na tym kończy się najbardziej czasochłonna część pracy.

Nie powinieneś jednak odpoczywać - będziemy musieli jak najdokładniej podłączyć przewody do obudów:

• Za pomocą przeciągacza układamy kable w rury, prowadząc końce do skrzynek połączeniowych i podozetników.
• W razie potrzeby łączymy przewody za pomocą specjalnych bloków zaciskowych lub (co jest bezpieczniejsze i wygodniejsze). Wszystkie połączenia są starannie izolowane.

Zwróć uwagę! Podłączenie dwóch przewodów wewnątrz rury jest surowo zabronione. Wszystkie kontakty powinny być organizowane tylko w obszarach, które są dostępne.

• Podłączone przewody są podłączone do końcówek przełączników i gniazd.
• Po zakończeniu prac sprawdzamy rezystancję izolacji. Odbywa się to w celu ustalenia, czy jego integralność nie została naruszona podczas instalacji systemu.

Jeżeli w tworzeniu kanałów zastosowano elementy metalowe, to w celu zapewnienia bezpieczeństwa elektrycznego w przypadku awarii izolacji, warto również podłączyć obwód uziemiający.

Zakończenie pracy

Prace są zakończone na dość prostym schemacie:

• Okablowanie jest połączone z panelem rozdzielczym przez wyłącznik ochronny (RCD).
• Za pomocą multimetru sprawdzamy parametry ułożonych kabli w poszukiwaniu możliwych przerw, zwarć i innych problemów.
• Przeprowadzamy testowe podłączenie urządzeń elektrycznych do gniazd, sprawdzamy przełączniki.

Jeśli wszystko jest w porządku, przejdź do prac wykończeniowych:

• Rama z ułożonymi rurami po bokach deski lub giprokom.
• Rowki są otynkowane zaprawą cementową, po czym są suszone, ściany są otynkowane.

Zwróć uwagę! W obu przypadkach skrzynki przyłączeniowe powinny być dostępne do celów audytu i naprawy.

• Umieszczamy dekoracyjne płytki na gniazdach i przełącznikach.
• Wypełnij podłogę wyściełanymi osłonami jastrymem cementowo-piaskowym.

Możliwe jest rozpoczęcie korzystania z takiego systemu jeszcze przed ukończeniem wykończenia, ponieważ rury będą niezawodnie chronić przewody elektryczne przed wszelkimi uderzeniami.

Wniosek

Instalacja przewodów elektrycznych w rurach stalowych, a także zastosowanie obudów falistych wykonanych z technopolimerów do aranżacji komunikacji, pozwala nam rozwiązać najszerszy zakres zadań. Stosując tę ​​technikę, nie tylko ochronimy przewody przed uszkodzeniami mechanicznymi, jak i ścianami konstrukcji przed możliwym zapłonem, ale również znacznie ułatwimy życie podczas naprawy lub modyfikacji okablowania.

Film wideo w tym artykule pomoże Ci poznać podstawy instalowania takich systemów, aby początkujący mogli je dokładnie przestudiować.
