Pojemność rury wodnej

Zanim porozmawiamy o tym, jak pojemność rury, w zależności od średnicy i innych parametrów, rozumiemy, co to pojęcie ogólnie oznacza. Mówiąc o suchych definicjach, jest to zdolność do pominięcia pewnej ilości płynu przez określony czas. W naszym przypadku tyle litrów wody może przepłynąć przez system w ciągu 1 minuty.

Jak mogę obliczyć

Opcje, jak obliczyć pojemność rury, w tej chwili jest ich kilka. Korzystanie z formuł matematycznych, pobieranie danych z wyspecjalizowanych tabel i korzystanie z programów internetowych (przeczytaj także artykuł Popularne metody łączenia rur - szczegółowy przegląd).

Ale w każdym razie będziesz potrzebować oryginalnych danych.

• Co najmniej, musisz wiedzieć co najmniej w przybliżeniu długość linii, im dłuższy tor, tym wymagana jest większa średnica systemu.

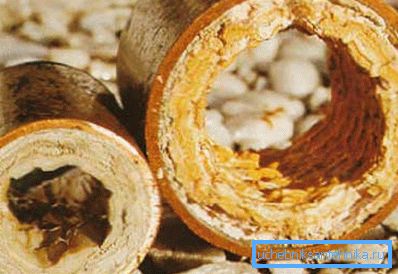

• Równie ważny jest teraz materiał, z którego tworzony jest system.. Rurociągi stalowe, które były powszechne w przeszłości, charakteryzują się dużą odpornością, a ponadto takie systemy są podatne na zarastanie, w wyniku czego średnica z czasem maleje. Materiały polimerowe są bardziej progresywne i praktyczne, plastik nie zatrzymuje się na plastiku, a gładka powierzchnia nie powoduje zakłóceń.

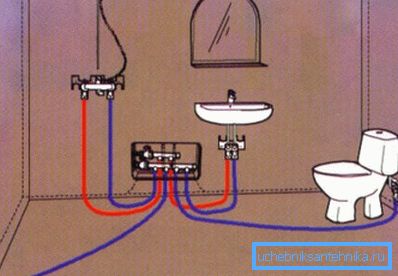

• Przy obliczaniu wydajności rury ważne jest, aby znać liczbę punktów poboru wody, i trzeba wziąć pod uwagę, ile z nich teoretycznie może być zawartych w tym samym czasie. W końcu bardzo niewielu ludzi może polubić sytuację, kiedy po włączeniu wody w kuchni automatycznie znika w innych miejscach.
• Można również dodać średnie ciśnienie w systemie zaopatrzenia w wodę do obowiązkowej listy danych.

Ważne: nie mniej ważna jest zgodność z systemem instalacyjnym. W końcu, jeśli kąt nachylenia lub nadmierna liczba zwojów i mechanizmów blokujących nie zostaną zaobserwowane, koszty energii wzrastają, a przepustowość maleje.

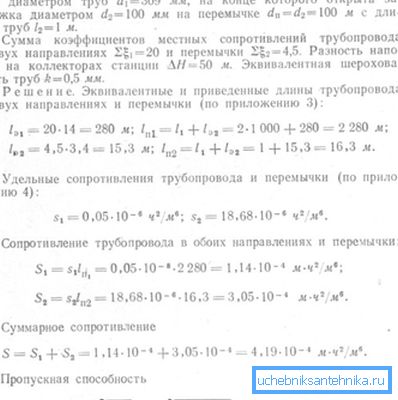

Od razu powiemy, że obliczenie przepustowości wodociągu za pomocą formuł matematycznych jest dość skomplikowanym zadaniem. Aby uzyskać dokładne wartości, konieczne jest posiadanie dogłębnej wiedzy zawodowej, ponadto dane do wykonania obliczeń w każdym przypadku będą musiały zostać pobrane ze specjalnych tabel. Dla jasności, na poniższym zdjęciu podajemy przykład rozwiązania podobnego problemu.

Opracowano teraz całą serię tabel, które zawierają wystarczająco dokładne dane na temat objętości płynu, który może przepływać w jednostce czasu, na przykład w tabelach Shevelev'a. W materiałach tych można znaleźć dane nie tylko dotyczące systemów stalowych, ale także obliczenia wszystkich istniejących materiałów, z których można zamontować sieć wodociągową.

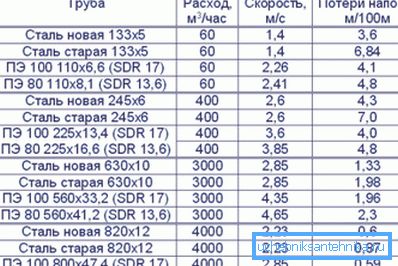

Przede wszystkim są to wszystkie rodzaje polimerów, metali nieżelaznych, szkła, a nawet cementu azbestowego. Poniższe zdjęcie pokazuje przykład takiej tabeli.

Ale w naszym progresywnym wieku najbardziej dostępne są specjalne programy w Internecie, są to tak zwane kalkulatory online. Są one zestawiane w taki sposób, aby każda osoba mogła bez wysiłku szybko uzyskać interesujące go informacje. Instrukcja wymaga tylko rąk do określenia określonych cech, a natychmiast uzyskasz dokładny wynik.

Wskazówka: możesz uczynić to jeszcze łatwiejszym, teraz w prawie każdym normalnym sklepie z narzędziami, pod warunkiem, że kupisz od nich materiały, z przyjemnością wykonasz obliczenia nośności rurociągu.

Jak wybrać odpowiednią średnicę

Średnica zasilania w wodę uznawana jest za jedną z głównych cech, ponieważ niemożliwe jest obliczenie wydajności rury w celu zapewnienia normalnej pracy systemu bez tych danych. Możesz zamontować system z dowolnego materiału, ale głównym wskaźnikiem będzie nadal średnica.

Jeśli chcąc zaoszczędzić pieniądze, bierzesz rury o mniejszej średnicy, a następnie przechodząc przez nie, ciecz spowoduje turbulencje, w języku zawirowań profesjonalistów. Zjawisko to charakteryzuje się niewielkimi wibracjami i zwiększonym hałasem. W wyniku tego elementy łączące systemu i same rury szybko się zawierują.

Średnia wartość prędkości wody w układzie, która jest brana pod uwagę przy obliczaniu, wynosi około 2 metrów w 1 sekundzie. Ale oprócz tego, jak wspomniano wcześniej, długość systemu hydraulicznego ma ogromne znaczenie.

Zależność średnicy od długości

• Pod warunkiem stabilnego ciśnienia w miejskim systemie wodociągowym, do zainstalowania trasy o długości 10 m wystarczy średnica 20 mm. Ponadto, w budownictwie indywidualnym, z rozsądną liczbą punktów poboru wody, ta sekcja jest uważana za optymalną.
• W przypadku toru, którego wielkość może sięgać dwudziestu metrów, zaleca się stosowanie przekroju 25 mm.
• Systemy o długości od 30 do 50 m wymagają zastosowania rur o przekroju 32 mm.
• Systemy o przekroju wewnętrznym 50 mm są stosowane do rur wodnych od 50 do 200 metrów.

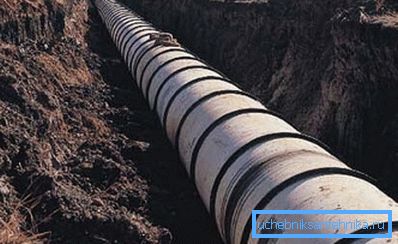

• Rury o przekroju 100 mm są wykorzystywane do układania autostrad w sektorze prywatnym lub do zasilania systemu dystrybucji budynków wielopiętrowych.

Ważne jest również, aby wziąć pod uwagę liczbę jednocześnie pracujących punktów, uważa się, że do 5 litrów wody na minutę może przejść przez jeden kran w domu. Od tej wartości należy obliczyć wskaźniki zużycia dla domu lub mieszkania.

Istnieje wiele różnych punktów zapotrzebowania na wodę w domu, ale jeśli liczba mieszkańców jest mała, to obliczenia zużycia wody mogą być znacznie uproszczone.

Kilka słów o wymiarze

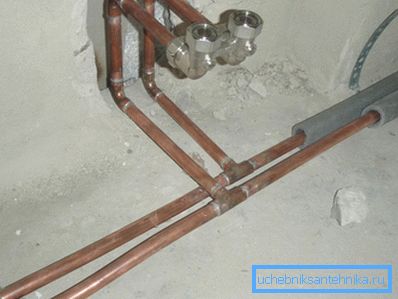

Średnica konstrukcji hydraulicznych może być wskazywana przez różne wartości. Ludzie z dala od warunków sanitarnych są wykorzystywani do mierzenia wszystkiego za pomocą tradycyjnego systemu metrycznego, w milimetrach, centymetrach lub metrach. Ale eksperci często charakteryzują przekrój rury w calach, tylko produkty z miedzi i aluminium są zawsze mierzone w milimetrach.

Nie będziemy wchodzić w pochodzenie tej klasyfikacji, mówimy tylko, że 1 cal jest uważany za równy 25,4 mm. W dokumentacji mogą być one oznaczone cytatami, czyli 1 = 25,4 mm. Sekcje pośrednie są tradycyjnie oznaczone jako frakcje, na przykład: 1/2 - pół cala (12,7 mm) lub 3/4 - trzy czwarte cala (19 mm).

Film w tym artykule pokazuje przykłady obliczeń.

Wniosek

Cena niektórych rodzajów rur może być dość wysoka, ale wcale nie jest konieczne oszczędzanie na jakości. Jeśli prawidłowo wykonujesz obliczenia przepustowości rurociągu, możesz zamontować system z dopuszczalnym przekrojem za rozsądne pieniądze (patrz również artykuł Połączenie rur: rurociągi i konstrukcje stalowe).
