Przekrój rury: obliczenia i formuły

Przy wytwarzaniu rurociągów do różnych celów bardzo ważne jest, aby wybrać odpowiednią wydajność konstrukcji zgodnie z ciśnieniem panującym w rurociągu. Jednak ten parametr bardzo często zależy od średnicy użytych materiałów, ale w prawie wszystkich tabelach używana jest zupełnie inna wartość. Dlatego pytanie o to, jak obliczyć przekrój rury, jest bardzo interesujące dla współczesnych projektantów.

Początkowe dane i obliczenia

Na wstępie należy stwierdzić, że projektowanie produktów tego typu jest w rzeczywistości cylindrem. Biorąc to pod uwagę, należy wybrać specjalne formuły znane z początkowego przebiegu geometrii.

Warto jednak zauważyć, że wskaźnik okrągłych rur według GOST jest dość zróżnicowany i należy to wziąć pod uwagę podczas pracy z danymi.

Formuły

• Zazwyczaj obszar koła znajduje się za pomocą wzoru S =? • R².

• W tym przypadku litera R implikuje promień samej rury i literę? jest stałą równą liczbie 3.14.
• Jednakże taka formuła dla pola przekroju poprzecznego rury umożliwia uzyskanie danych dotyczących samych ścian, które mogą być użyteczne jedynie w przypadku przebicia otworów przelotowych. Aby oszacować przepustowość, potrzebujemy zupełnie innych obliczeń.

• Biorąc pod uwagę wszystkie cechy użytych materiałów, konieczne jest uzyskanie obszaru części mieszkalnej rury, w której również uwzględniana jest grubość ścian. Ta formuła wygląda następująco: S =? • (D / 2-N) 2

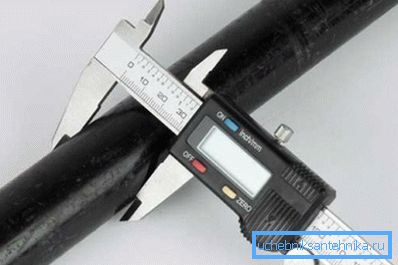

• W tej sytuacji litera D wskazuje zewnętrzną średnicę produktu, którą łatwo zmierzyć za pomocą linijki lub patrząc na specyfikację. Litera N oznacza grubość ściany rury. Jest to często określane przez zakres rur stalowych o okrągłym przekroju, a tę wartość można również uzyskać ze specyfikacji lub z linijki.

Wskazówka! Niektórzy projektanci używają liczb, aby uzyskać dokładniejsze dane? z dużą liczbą miejsc po przecinku. Jednak nawet w przypadku systemów szczególnie krytycznych używa się jako wartości 3,1415926.

Programy

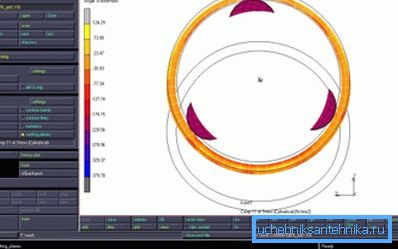

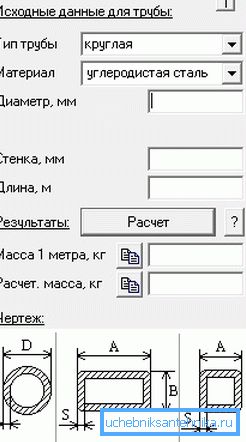

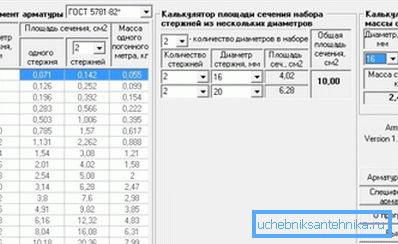

W nowoczesnej konstrukcji obliczenia powierzchni okrągłej rury wykonywane są przy użyciu specjalnego oprogramowania. Zwykle kapitanowie używają pełnoprawnych kalkulatorów, umożliwiających uzyskanie różnorodnych danych, gdzie cały system jest przypisany do rur. Istnieją jednak również programy opracowane wyłącznie w celu uzyskania tych danych.

Większość z tych kalkulatorów jest zaprojektowana do użycia na dowolnej platformie, dzięki czemu można je zainstalować nawet na telefonie komórkowym, aby uzyskać możliwość znalezienia przekroju rury do ogrzewania bezpośrednio w miejscu pracy bez konieczności samodzielnego obliczania.

Należy zauważyć, że tego rodzaju oprogramowanie może być rozwijane przez różne firmy. Dlatego zanim zaczniesz go używać, upewnij się, że używa on metrycznego systemu pomiarowego. W przeciwnym razie można uzyskać moment oporu przekroju rury lub inne dane w jednostkach, które będą musiały być dalej przetwarzane.

Wskazówka! Przed użyciem takich kalkulatorów należy wykonać ich testy, aby upewnić się, że obliczenia są prawidłowe. Niektóre produkty tego rodzaju oprogramowania są montowane pośpiesznie i nie spełniają wszystkich niezbędnych wymagań.

Zakres zastosowania

• Przede wszystkim uzyskane parametry służą do ustalenia przepływu wody w okrągłej rurce. Jest to bardzo ważne w przypadku pracy z drogimi płynami lub gazami, do których doprowadzany jest rurociąg.

• Uważa się, że obliczenie ilości wody nad przekrojem rury jest najdokładniejsze i przy znanej wartości ciśnienia można uzyskać wszystkie niezbędne dane dotyczące układu.. Jest często używany w produkcji i przy tworzeniu systemów chłodzenia.
• Jeśli system jest tworzony własnymi rękami do celów domowych, nie ma potrzeby znajomości takich parametrów.. Jednak przy rozgałęzionych instalacjach takie obliczenia mogą być użyteczne. (Zobacz także Układ rur: Funkcje.)

• Warto zauważyć, że nie wystarczy znać wszystkich niezbędnych danych, ale trzeba również umieć je zastosować.. Dlatego w przypadku złożonych projektów warto zatrudniać specjalistów, choć ich cena jest czasami dość wysoka.
• Trzeba powiedzieć, że w niektórych przypadkach konieczne jest stosowanie materiałów o ściśle określonym polu przekroju poprzecznego.. Jest to wymagane w podręczniku instalacji, opartym na charakterystyce punktów zużycia lub wymaganej końcowej charakterystyce całego systemu. (Zobacz także artykuł System kanalizacyjny: funkcje.)

Wskazówka! Większość prac związanych z wykorzystaniem rur opiera się na pewnych standardach i GOST. Dlatego przed przystąpieniem do projektowania konieczne jest szczegółowe zbadanie wszystkich niezbędnych parametrów i wybór odpowiedniego sprzętu.

Wniosek

Po szczegółowym zapoznaniu się z materiałem wideo w tym artykule można uzyskać więcej informacji na temat tego materiału i metody określania jego wymiarów. Biorąc pod uwagę powyższy artykuł, warto stwierdzić, że lepiej zaopatrzyć się w odpowiednie oprogramowanie od razu, niż samemu dokonać wszystkich obliczeń.
