Rama wykonana z rur: różne wzory i metody ich montażu

Rama rury profilowanej może służyć jako podstawa dla różnorodnych konstrukcji i małych form architektonicznych. Wszechstronność tego materiału sprawia, że ​​jest on używany niemal wszędzie, a przy przestrzeganiu prostych zasad nawet najbardziej doświadczony mistrz może osiągnąć dobre wyniki.

Poniżej opisujemy, na co należy zwracać uwagę przy projektowaniu konstrukcji ramowych, a także podajemy kilka przykładów, które można wykorzystać w samodzielnej konstrukcji.

Podstawy łączenia części

Zanim zaczniemy budować metalowe ramy z rury profilowej, musimy zdecydować, w jaki sposób połączymy części.

I tutaj, w zasadzie, są dwie opcje:

• Połączenie spawane.
• Mechaniczne połączenie ze wspornikami i śrubami.

Każda z tych technologii ma zalety i wady, które zestawiamy w jedną tabelę:

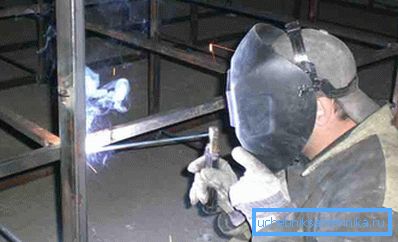

Zasadniczo obie metody mogą być wykorzystywane w pracy. A jednak warto zauważyć, że przez większość czasu jest to spawanie, które jest najczęściej używane do tworzenia ramy własnymi rękami, ponieważ połączenie śrubowe wymaga bardzo dokładnego dopasowania części do rozmiaru. Takie dopasowanie jest zwykle wykonywane w fabryce: przykładem jest dowolny zestaw części do samodzielnego montażu szklarni lub altany.

W budowie kapitału

Dom na wsi lub stodoła

Rury o grubych profilach mają znaczny margines bezpieczeństwa, dzięki czemu można je stosować do budowy konstrukcji o znacznej nośności. Jeśli masz pewien zestaw takich detali, możesz zbudować fundament dla małego domu lub szopy (dowiedz się, jak ukryć rury w łazience).

Rama domu z rury profilowej jest zbudowana własnymi rękami zgodnie z tym schematem:

• Najpierw wypełniamy fundament taśmy, ponieważ nawet dość lekka konstrukcja wymaga niezawodnego fundamentu.
• Na fundamencie układamy grube (50x50 i więcej) kształtki, które mocujemy za pomocą kotew.
• Łączymy dolne opasanie z kłódkami w odstępach co 60 cm, aby zapobiec ześlizgiwaniu się kłód (a nawet 50 mm rura może się z czasem deformować), wspieramy je drewnianymi prętami czaszkowymi lub ceglanymi kolumnami.
• W narożnikach montujemy stojaki z półfabrykatów 40x40 mm. Wysokość tych regałów określa wysokość sufitu naszego domu. Kątowe części łożyska można zamocować za pomocą szelek.

Wskazówka! Aby uzyskać wymaganą sztywność stojaka należy umieścić nie tylko na rogach, ale na wszystkich płaskich częściach ścian z krokiem nie przekraczającym 100 cm.

• Z góry spawane są te same górne rury taśmowe, na których montujemy dach. W krokwiach można stosować zarówno drewniane, jak i metalowe blanki.
• Wzmacniamy konstrukcję poprzecznymi elementami cieńszych rur lub stalowych narożników. Na tym samym etapie tworzymy otwory okienne i drzwiowe.

Zasadniczo ta praca z metalowymi końcami. Możemy tylko schować stalową ramę, nie zapominając o izolacji - jednak rury bardzo dobrze przewodzą ciepło.

Podstawa szopy lub letnia kuchnia jest zbudowana w przybliżeniu na tych samych liniach. Główne różnice będą dotyczyły konfiguracji ścian i dachu, a także dekoracji: jeśli masz zamiar trzymać narzędzia ogrodowe w budynku, możesz go izolować mniej wydajnie.

Szklarnia

Instrukcje dotyczące wykonania podstawy dla szklarni będą się nieco różnić - oczywiście w kierunku ułatwienia zadania.

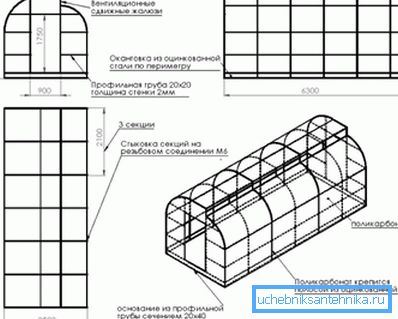

• Na początek wykonujemy kilka łuków z półfabrykatów 30x30 mm, których wymiary odpowiadają planowanym wymiarom naszej szklarni. Łuki mogą być mocne (wtedy nie można obejść się bez maszyny do gięcia rur) lub zespoły kilku segmentów prostych.
• Przy spawaniu spajmy dolną część ramy do każdego łuku.. Dlatego nie tylko zapewniamy statkom większą stabilność, ale także zapobiegamy deformacji elementów łukowych.

Zwróć uwagę! Zamiast ramy można spawać stalowe kołki do penetracji w gruncie.

• W pierwszym przednim łuku montujemy drzwi. Tutaj również możesz natychmiast przymocować ościeżnicę do metalowych zawiasów.

Następnie możesz przejść na dwa sposoby:

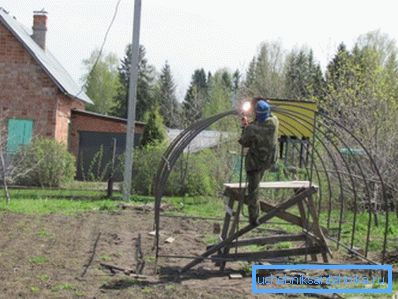

• Jeśli potrzebujemy struktury nierozłącznej, to na miejscu spawamy wszystkie łuki w jedną ramę, instalując łączniki wzdłużne.

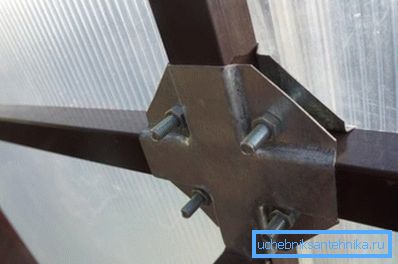

• Jeśli planuje się demontaż i transport szklarni, zamiast spawania używamy stalowych wsporników, które dokręcamy za pomocą śrub.

Podobnie jak w przypadku domu, będziemy musieli tylko ukończyć: aby pokryć metalową ramę polietylenem lub pokryć panelami z poliwęglanu.

Wskazówka! Aby rury nie rdzewiewały w wilgotnym środowisku, należy je pokryć środkiem antykorozyjnym.

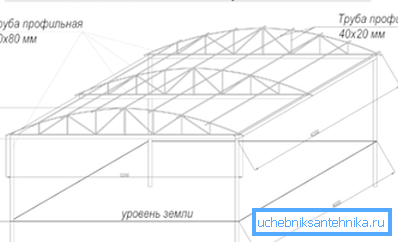

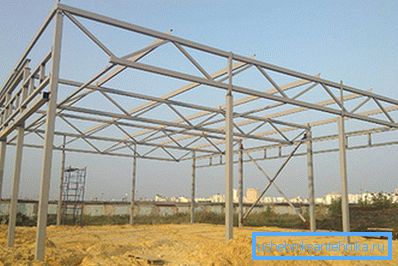

W przybliżeniu na tej samej zasadzie rama hangaru może być złożona z kształtowanej rury. Oczywiście do tego zadania należy wybrać grubsze (co najmniej 70 x 70 mm) półfabrykaty, a nie będzie można tego zrobić za pomocą improwizowanych narzędzi. Ale sam program pozostanie niezmieniony.

Małe konstrukcje

Wykorzystanie rurociągów do budowy struktur kapitałowych jest dość powszechne. O wiele częściej jednak rama rurowa jest wykorzystywana przy budowie małych form architektonicznych - szop, altan, baldachimów nad ganek itp.

Możemy zamontować ramę czaszy z rury profilowej własnymi rękami w następujący sposób:

• Po pierwsze, górna część jest wykonana z cienkich półfabrykatów (30x30 mm i mniej). Może być zarówno spadzisty, jak i hiper.

Zwróć uwagę! Często wykonywane są także półkoliste dachy, ale w tym przypadku wymagane jest dokładne obliczenie promienia łuku.

• Górna część jest przymocowana w sposób spawany lub mechaniczny do taśmy.
• Następnie regały są instalowane na ziemi. Mogą być zakopane w ziemi przez betonowanie (około 40-50 cm), lub montowane na skrzyżowaniach ze stalowego narożnika.

• W końcowej fazie podnosimy górną część i umieszczamy ją na podporach. Łączymy części, zapewniając stabilność całej konstrukcji.
• Jeśli zrobimy baldachim nad gankiem, będziemy mogli obejść się bez podpór. W tym przypadku konstrukcjami nośnymi są wsporniki sztywno przymocowane do ściany za pomocą śrub kotwiących.
• Po zakończeniu instalacji prace zostały zakończone. Z reguły takie konstrukcje nie wymagają izolacji termicznej, dlatego umieszczamy membranę chroniącą przed wilgocią bezpośrednio na ramie i instalujemy pokrycia dachowe od góry.

Zwróć uwagę! W niektórych przypadkach, powierzchnie boczne mogą być półprzezroczyste lub plastikową osłonę zainstalować je składane kurtyny taśm polimerowych, dzięki czemu przestrzeń pod okapem lub baldachim będą chronione przed spadającymi krople deszczu przy silnym wietrze.

Również ramy choinki wykonane z rur można uznać za dość popularny projekt. Jest bardzo prosty w instalacji, ale należy pamiętać, że do jego produkcji lepiej jest wziąć rurę okrągłą niż rurę profilowaną.

Ta ramka będzie dość prosta:

• Podstawę całej konstrukcji tworzy się za pomocą spawania dwóch kątów lub małych kanałów. Ważne jest, aby precyzyjnie ustawić części tak, aby podpora była płaska.

Zwróć uwagę! Jeżeli wysokość ramy planowana jest na więcej niż 2 m, wówczas w szczegółach podstawy wykonujemy z góry otwory montażowe do mocowania do podłoża.

• Następnie przyspawać do podstawy środkowej rury o średnicy 75 mm lub większej.

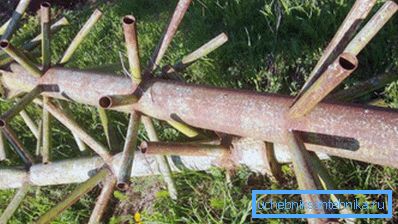

• Następnie, z rury o średnicy 45-50 mm, wycinamy półwyroby o długości około 25-30 cm, przy pomocy spawania umieszczamy te półwyroby na środkowej osi, układając je spiralnie lub poprzecznie.

Przy użyciu takich materiałów możliwe jest wykonanie urządzenia do montażu wystarczająco dużej choinki. Zasadniczo wszystkie ramy choinek wykonane są w ten sposób, z tą tylko różnicą, że grubsze rury będą musiały zostać wzniesione dla wysokości konstrukcyjnej większej niż 5-6 metrów.

Wniosek

Ramy szopy rury profilowej lub podstawy altanki można wykonać w ciągu zaledwie kilku godzin. Naturalnie, taka prędkość bez utraty jakości jest możliwe tylko wtedy, gdy mamy wystarczająco dużo umiejętności zawodowych do opanowania prac spawalniczych lub przygotować z wyprzedzeniem wszystkie szczegóły, aby połączyć się z uchwytów (patrz również artykuł Akcesoria do rur: Główne rodzaje i funkcje aplikacji).

Bardziej szczegółowo tę technikę można zbadać, oglądając wideo w tym artykule.
