W jaki sposób obliczanie ścieków: punkty techniczne w

Obliczenie kanalizacji pozwala uniknąć częstych blokad ścieków domowych, napraw systemowych, przelewu ścieków i innych nieprzyjemnych sytuacji. Najprostszym sposobem obliczenia systemu zgodnie z normami SNiP, aby nie zagłębić się w złożone formuły matematyczne.

W tym artykule przyjrzymy się szczegółowo, w jaki sposób wykonywane są obliczenia ścieków dla szeregu parametrów.

Rodzaje obliczeń kanalizacyjnych

Termin "obliczanie sieci kanalizacyjnej" zwykle obejmuje:

• Obliczanie spadku ścieków do szamba, szamba lub centralnego kanału ściekowego;
• Odległości elementów ściekowych od ważnych obiektów (dotyczy układu zewnętrznego);
• Obliczenia hydrauliczne;
• Określanie ilości materiałów.

Następnie przyjrzyj się wszystkim tym punktom.

Kąt nachylenia

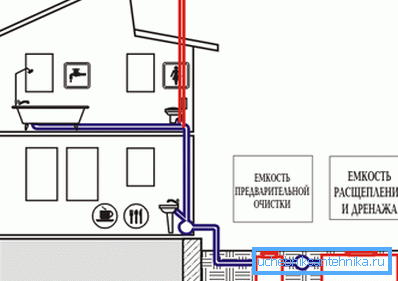

Systemy wewnętrzne

Kąt rurociągu jest konieczny, aby zapewnić prędkość przepływu około 70 centymetrów na sekundę. Jest to tak zwana prędkość samooczyszczania, przy której istnieje mniejsze prawdopodobieństwo, że system zostanie zatkany.

Istnieje kilka metod określania minimalnego kąta nachylenia rury kanalizacyjnej. Jednak nie ma sensu przeprowadzanie nowych obliczeń, ponieważ wyniki są znane z góry.

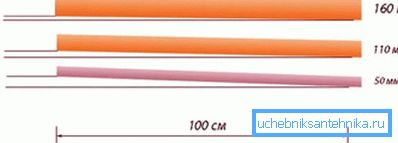

Najważniejsze, co musisz wiedzieć, że kąt zależy od średnicy rur:

• Jeśli średnica rury wynosi 40-50 mm, nachylenie musi wynosić co najmniej 3 cm na metr.
• Jeśli średnica wynosi 85-100 mm, nachylenie musi wynosić co najmniej 2 cm na metr.

Trzeba powiedzieć, że wielu mistrzów domu jest przekonanych, że im większe nachylenie, tym lepszy będzie system kanalizacyjny. Jednak ta opinia nie jest prawdziwa.

Maksymalne nachylenie nie powinno przekraczać 15 cm na metr. Faktem jest, że dreny przepływające przez rurociąg są heterogeniczne. Przy dużym nachyleniu dochodzi do rozdzielenia zawiesiny na ciecze i substancje stałe, co powoduje, że substancja stała osadza się na ścianach rurociągu.

Wyjątkiem są obszary o długości do półtora metra, które sąsiadują bezpośrednio z urządzeniami hydraulicznymi. Kąt nachylenia może być nieograniczony.

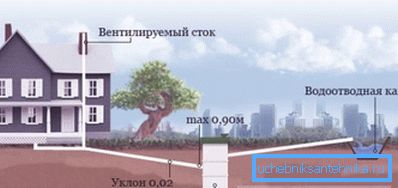

Systemy zewnętrzne

Podczas instalowania zewnętrznych rurociągów kanalizacyjnych należy spełnić następujące wymagania:

• W przypadku rur o średnicy wewnętrznej 150 mm nachylenie musi wynosić co najmniej 0,8 cm na metr;
• Do rur o średnicy 200 mm - nie mniej niż 0,7 cm na metr.

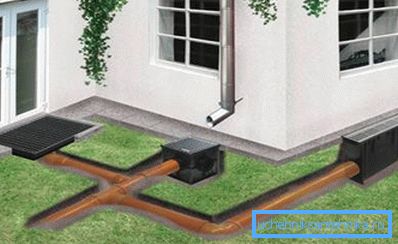

Kanalizacja deszczowa

Trzeba powiedzieć, że obliczanie ścieków burzowych często wymaga określenia kąta nachylenia nie tylko rurociągu, ale także rowów odwadniających. Ich minimalne nachylenie zależy od średnicy i rodzaju pokrywy rów, jednak nie jest mniejsze niż 3%, ale najczęściej wykonuje się rowy o nachyleniu 5-7%. Jeśli chodzi o rurociąg, minimalne nachylenie powinno być takie samo jak dla powyższych zewnętrznych kanałów ściekowych.

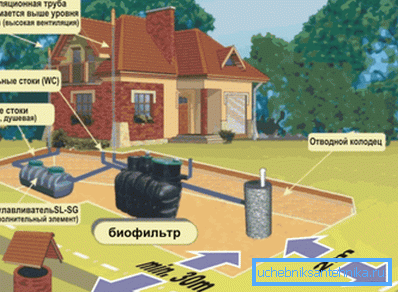

Odległość do znaczących obiektów

Określenie odległości zewnętrznego systemu kanalizacyjnego odbywa się z uwzględnieniem faktu, że system nie powinien naruszać środowiska nawet w razie wypadku. Dlatego zgodnie z istniejącymi normami ustanowionymi przez SES i SNiP minimalna odległość do istotnych obiektów powinna być następująca:

Przestrzeganie tych zasad jest monitorowane przez pracowników stacji sanitarno-epidemiologicznych i władz lokalnych. Za ich nieodwołanie wyznacza się karę wraz z obowiązkowym przekazaniem ścieków.

Zwróć uwagę! Głębokość szamba nie jest regulowana, więc powinieneś skupić się na rurze, która zbliża się do ciała pod pewną uprzedzeniem. Co do głębokości zamarzania, to nie ma znaczenia, ponieważ wewnątrz struktury dodatnia temperatura zawsze pozostaje w wyniku rozkładu materii organicznej.

Hydrauliczny

Obliczenia hydrauliczne sieci kanalizacyjnych wymagają określenia następujących niewiadomych:

• Średnica rurociągu;
• Stopień pełności systemu (h / d).

Należy zauważyć, że definicja nachylenia odnosi się również do obliczeń hydraulicznych, jednak, jak już wspomniano powyżej, zwykle używane są znane wartości podane powyżej.

Stopień pełności

Praca w domowej sieci kanalizacyjnej w prywatnym domu lub mieszkaniu zapewnia niepełne wypełnienie rur. W istocie jest to pewna rezerwa pojemności systemu, która jest niezbędna do zapewnienia wentylacji w systemie, możliwości pominięcia wszelkiego rodzaju dużych przedmiotów itp.

W zależności od średnicy rurociągu ustala się następujące optymalne wartości napełnienia:

Średnice rur

Wykonanie obliczeń matematycznych wymaganej średnicy rur również nie ma sensu, ponieważ ogólnie przyjęte są optymalne wartości:

Zwróć uwagę! Podczas instalacji sieci kanalizacyjnej, jeśli to możliwe, rurociąg powinien być tak jednolity, jak to możliwe. Konieczne jest unikanie różnic poziomów. Natężenie przepływu powinno być stałe, co zapewni najlepsze właściwości użytkowe systemu.

Tabele do obliczeń hydraulicznych sieci kanalizacyjnych pozwalają więc niedoświadczonym mistrzom poprawnie przeprowadzić projekt, zgodnie z którym instalacja rurociągu.

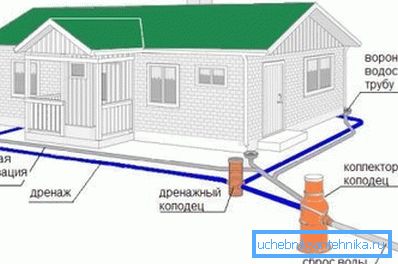

System burzy

Przy hydraulicznym obliczaniu systemu wód opadowych sytuacja jest nieco bardziej skomplikowana, ponieważ w tym przypadku konieczne jest użycie wzoru - V = q20xSxD, gdzie:

• V - najwyższy wskaźnik zużycia wody podczas odwadniania.
• S jest powierzchnią.
• q20 - największa intensywność opadów. Ten wskaźnik można znaleźć w podręczniku SNiP (w zależności od lokalizacji).
• D jest współczynnikiem pochłaniania wilgoci przez materiał bazowy.

Współczynnik pochłaniania wilgoci można znaleźć w poniższej tabeli:

Rozważmy teraz przykład obliczenia kanałów burzowych. Załóżmy, że istnieje działka o powierzchni 1500 m2, z czego 300 m2 pokryte jest rabatami kwiatowymi i trawnikami. Odpowiednio, trawniki będą absorbować opady, dlatego konieczne jest określenie, ile wody zostanie dostarczona do 1200 m2.

Na przykład, największe natężenie opadów wynosi 25 litrów na metr kwadratowy na godzinę.

W takim przypadku obliczenia przeprowadza się w następujący sposób:

• Na działce o powierzchni 1200 metrów kwadratowych na godzinę spada maksymalnie 30 000 l lub 30 m3 deszczu. Jest to ilość wody, która musi zostać przekierowana.

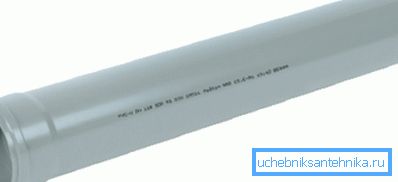

• Teraz należy określić średnicę rury, która poradzi sobie z tą ilością opadów.. Rura o średnicy 110 mm, ułożona ze spadkiem 1 cm na metr, może przenosić 6,19 litrów na sekundę, czyli 2220 litrów na godzinę. W naszym przypadku jest to zbyt małe, więc najlepszym rozwiązaniem byłaby rura o średnicy 160 mm.
• Z powyższej tabeli wynika, że ​​taką rurę można ułożyć o nachyleniu co najmniej 0,8 cm na metr.

W celu dokładniejszego obliczenia można jednak pomnożyć objętość dopływającej wody przez współczynnik pochłaniania wilgoci, aby nośność miała niewielki margines, nie można tego zrobić. Po zakończeniu obliczeń powinieneś przystąpić do instalacji samego systemu.

Liczenie materiałów

Po obliczeniu wszystkich technicznych aspektów ścieków, możesz dowiedzieć się, ile rur i innych materiałów będzie potrzebne do ich instalacji. Dowiesz się również, jaka jest cena projektu.

Przeprowadzenie takiego obliczenia jest bardzo proste - konieczne jest narysowanie planu domu lub działki do skali, a następnie zastosowanie do niego wszystkich elementów kanalizacji. Potem nie będzie trudno obliczyć całkowitą długość rurociągu. Tutaj, być może, cała instrukcja obliczania ścieków.

Wniosek

Oblicz ścieki bytowe pod kontrolą każdego mistrza domu. Aby to zrobić, użyj danych z powyższych tabel i referencji technicznych. Wynikiem tych obliczeń będzie niezawodne i trwałe działanie systemu kanalizacyjnego. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
