Calówka - konwersja do rachunku metrycznego

Dla wielu ludzi system metryczny, a nie calowy jest bardziej znajomy i znajomy. Oczywiście nie jest tak trudno przekonwertować centymetry na cale, ale w przypadku oznaczeń wielkości rur istnieje wiele subtelności. Z tego powodu wielu początkujących hydraulików otwarcie "pływa" przy wyborze i może popełnić poważny błąd.

Co to jest rura cala?

Najważniejszym parametrem jest średnica wewnętrzna, choć częściej przy wyborze średnicy nominalnej (DN), innymi słowy, ilość luzu. Pasmo zależy od tego.

Typowy cal wynosi 25,4 mm, ale w dziedzinie sanitarnej ta zasada na pierwszy rzut oka nie działa. Na przykład zewnętrzna średnica rury calowej w mm wynosi 33,5 mm (wartość podano dla VGP rurociągu). Zwykła osoba w takiej sytuacji mogłaby pomyśleć, że błąd wkradł się do jego obliczeń.

Chodzi o to, że musisz poruszać się nie na zewnątrz, ale na DV, ale w tym przypadku nie ma dokładnego dopasowania 25,4 mm. W związku z tym wielkość cewek odpowiada średnicy DN wynoszącej 25,0 mm, a jak w przypadku DV, spread może być jeszcze większy. Instrukcje wykonywania prac budowlanych rzadko wspominają o trudnościach w przeliczaniu jednostek miary, dzięki czemu można łatwo popełniać błędy.

Tak więc, dla lekkiego VGP, rura Dvn będzie 27,9 mm, dla zwykłej rury - 26,4, a dla wzmocnionej rury - 25,5, powodem tej zmiany jest w grubości ściany. Jeśli w takiej sytuacji osoba skupi się na DN, najprawdopodobniej zatrzyma się na wariancie 26,8 mm, a ten rozmiar już odpowiada? cala, cena takiego błędu może być znaczna.

Zwróć uwagę! Nawet pozornie nieistotny błąd w dół znacznie wpływa na pojemność i ciśnienie w systemie. Może to negatywnie wpłynąć na jego trwałość.

Rozmiary rur z różnych materiałów

Konwersja rur calowych na metryczne jest szczególnie ważna podczas pracy z różnymi materiałami. Na przykład, gdy konieczne jest podłączenie odcinka rurociągu metalowego i plastikowego. W tym przypadku należy wziąć pod uwagę nie tylko Dv, ale również Dn. W przeciwnym razie nie zostanie osiągnięta szczelność połączenia rurowego.

Rury stalowe

Podczas pracy z nimi ważna jest również metoda produkcji, a rozmiar zależy od niej. Zatem zakres rozmiarów AIV (GOST 3262-75) ma rozmiar od 6 do 150 mm (co oznacza Du).

Grubość materiału zależy od wersji

• w lekkim rurociągu VGP grubość zmienia się w zakresie 1,8 - 4,0 mm. Odpowiednio, wewnętrzna średnica rury calowej będzie wynosić 25 mm, a zewnętrzna w tym przykładzie będzie 33,5 mm;
• w przypadku wersji zwykłej ściana może mieć grubość 2,0 - 4,5 mm;
• wersja wzmocniona ma jeszcze większą grubość (2,5 - 5,5 mm).

Możliwe jest wybranie takich rodzajów rurociągów, jak:

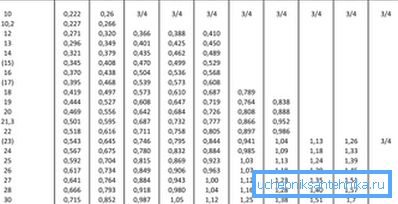

• Spawane elektrycznie (GOST 10704-91). Różni się od VGP nieco mniejszą DN o równej DN. Na przykład, wymiary półcalowej rury będą równe: DN - 15 i DN - 20 mm (dla VGP parametr ten wynosi 21,3 mm);

• Bez szwu (wyroby walcowane na gorąco, GOST 8372-78). Rozmiar nie różni się od spawanego elektrycznie, maksymalna średnica wynosi 1200 mm.

Można zauważyć, że nawet przy małej średnicy, Dn może być całkiem inny. W tym przykładzie, nawet pół cala rura w mm daje różnicę w Dn 1,3 mm przy porównaniu AIV i bezszwowego rurociągu.

Plastikowe orurowanie

Podczas instalowania hydrauliki i systemów grzewczych własnymi rękami, często stosuje się polipropylen. Główną trudnością w tym przypadku jest uwzględnienie różnej grubości ścianki w zależności od przeznaczenia systemu. (Zobacz także artykuł Rury do kanalizacji w mieszkaniu: funkcje.)

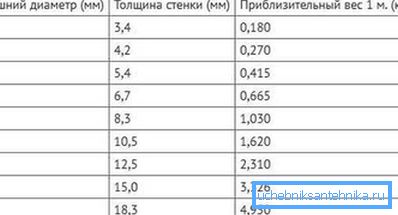

Na przykład, PN10 może być stosowany do dostarczania zimnej wody, minimalna grubość ścianki w tym przypadku będzie wynosić 1,9 mm dla Dn 20. Ale PN20 i PN25 mogą być również wykorzystywane do dostarczania ciepłej wody, dlatego grubość ścianki zwiększa się do 3,4 mm dla tego samego rozmiaru .

Wybierając określony rozmiar, ważne jest, aby nie mylić Du (średnia wartość światła) i rzeczywistego rozmiaru wewnętrznego, który różni się w zależności od szerokości ściany. Dogodniej jest rozważyć tę subtelność na konkretnym przykładzie.

Wymiary calowych rur w mm wyglądają tak: DN - 25 i DN - 32 mm, teraz definiujemy wartość Dv dla każdej klasy:

• dla PN10 ze ścianką 3,0, Dvn wyniesie 26,0 mm;

• ale dla PN20 Dvn zmniejszona do 21,2 mm.

Zwróć uwagę! Takie rozbieżności wartości DW nie są szczególnie ważne, jeśli system jest montowany "od zera", a wszystkie elementy są kupowane natychmiast. O wiele ważniejsze jest wzięcie tego pod uwagę, gdy konieczne jest dokowanie rur z różnych materiałów, na przykład ze stali i polipropylenu.

Metalowe tworzywo sztuczne

W ostatnich latach ten materiał nieco stracił fanów, ale mimo to wciąż jest używany. Podobnie jak w przypadku polipropylenu, należy skupić się wyłącznie na średnicy zewnętrznej (DN).

Na przykład średnica półcalowej rury według producentów wynosi 16 mm. Aby określić rozmiar wewnętrzny, musisz znać grubość ścianki (w tym przykładzie jest to 2,0 mm), a więc Dwn wyniesie 12,0 mm.

Miedź

W przypadku miedzi wszystko jest dość proste, chociaż kwestia konwersji wartości, ile to będzie w milimetrach, pozostaje popularna.

Pamiętaj, że potrzebujesz kilku zasad etykietowania:

• Wymiary rurki calowej są używane wyłącznie do określenia wymiarów zewnętrznych.;

• Jeśli format zapisu jest nieco inny, na przykład 14/1 lub 14/12, wymiary te są już podane w milimetrach.. Pierwsza opcja wskazuje Dn i szerokość ściany, a druga - wartości średnic. Więcej informacji o standardowych rozmiarach można znaleźć w GOST 617-2006.

Zwróć uwagę! Łącząc elementy z różnych materiałów, jest mało prawdopodobne, że będą w stanie dokładnie podnieść swoje rozmiary. Aby zapewnić szczelne połączenie, zwykle stosuje się specjalne adaptery, biorąc pod uwagę przejście z wymiarów metrycznych na calowe.

Podsumowując

Istnieją zarzuty, że cokół hydrauliczny jest "specjalną" jednostką miary, różną od zwykłej 25,4 mm. W rzeczywistości tak nie jest, a główne zamieszanie wynika z faktu, że ludzie nie wiedzą, w jakich przypadkach jest wskazany zewnętrzny, i w którym - Dvn.

Nie dodaje wyrazistości i koncepcji Du, która jest nieco inna niż równoważnik calowy. Przykłady tłumaczenia ilości podanych w artykule pozwolą zrozumieć to stosunkowo proste pytanie.

Film wideo w tym artykule pokazuje przykład łączenia rur z różnych materiałów.
