Ceglana rura kominowa: rozumiemy technologię budowy
Pomimo postępów technologicznych, bez pieca kominkowego, kotła lub kominka nie można używać węgla, drewna lub gazu jako paliwa. Tak, skomplikowały się one w swojej konstrukcji, co pozwala im nie obawiać się korozji, kondensacji i odporności na osady sadzy. Ten artykuł będzie mówił o tym, jak zrobić konwencjonalną ceglaną rurę kominową, która jest znana wszystkim od wczesnego dzieciństwa.
Boom budowlany w budownictwie chałupowym dosłownie obejmował cały kraj, a jednocześnie ponownie zaczęły pojawiać się zainteresowanie kominkami i piecami. Wielu stara się odtwarzać urządzenia grzewcze w domach zgodnie ze starymi kanonami, chociaż dzisiaj jest to raczej trudne.
Niestety, nie tak często dzisiaj można znaleźć kogoś, kto może zrobić kominy z cegły, dlatego teraz porozmawiamy o tym, jak zrobić taki komin we własnym domu, którego cena nie uderza w budżet rodzinny.
Urządzenie

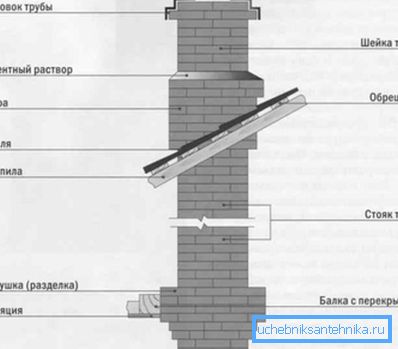

Zanim rozpoczniesz jakąkolwiek działalność gospodarczą, musisz ogólnie wiedzieć, z czym mamy do czynienia. W naszym przypadku jakich elementów powinna być rura do wypalania cegieł. Od razu należy powiedzieć, że nie jest całkiem słuszne założenie, że wystarczy złożyć prostokątną rurkę.
| Rura dyszy | Projekt znajduje się na samym początku i jest instalowany bezpośrednio na piecu. Może być wyposażony w zatrzask, składa się z 5-6 rzędów. |
| Splot szyi | Rozszerza się tak, że przekrój głównego kanału komina się nie zmienia. |
| Cięcie | Ustawione własnymi rękami w kilku rzędach. Pozwala rozszerzyć zewnętrzną część rury. |
| Riser | Powstaje na strychu i jest zwykle prostą częścią komina, która zbliża się do dachu. |

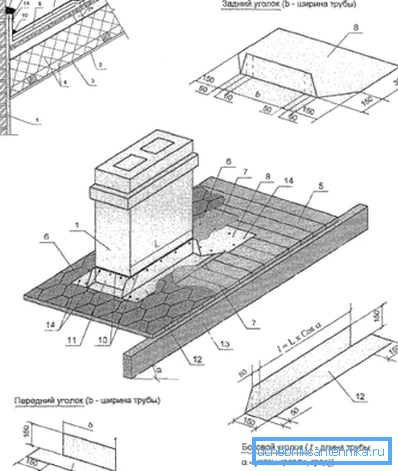

| Wydra | Rozszerzenie na rurze ze wszystkich stron od 100 mm. Dzięki temu możesz chronić przestrzeń poddasza przed deszczem i śniegiem, które mogą przedostać się przez szczeliny. Jeśli nie zostanie to zrobione, wilgoć stopniowo zniszczy konstrukcje podtrzymujące dach. |
| Szyjka na szyję | Znajduje się nad wydrą i jest płaską przestrzenią. |
| Wierzch kominowy | Rozszerzony mur zewnętrzny. Aby chronić wnętrze komina, można zainstalować metalową osłonę lub łopatkę. Możesz znacznie zwiększyć przyczepność w rurze, jeśli jest odpowiednio dobrana. |
Wskazówka: układanie ceglanej rury odbywa się w taki sposób, aby na całej długości wewnętrzna średnica była taka sama.
Proces murarski
Po poznaniu głównych części naszego przyszłego projektu, nadszedł czas, aby rozpocząć główną część pracy. Przygotuj dla niego wszystkie niezbędne narzędzia i materiały.
Rysowanie

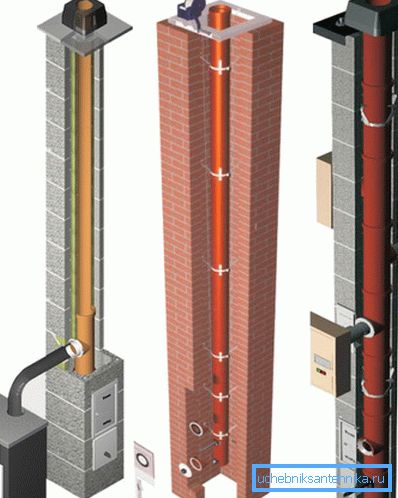

Dzisiaj zdemontujemy standardową wersję komina, chociaż jest wystarczająco dużo innych opcji. Ale w tym przypadku nadaje się nie tylko do pieca, ale także do kominka. Jeśli zainstalujesz wewnątrz metalowej rury ze specjalnego stopu, łatwo przekształcić ją w komin dla kotła, który wykorzystuje gaz do pracy.
Wskazówka: wydra i puch mogą być różne, zależy to od kąta nachylenia dachu i lokalizacji komina względem niego.
Nie zapominaj, że grubość szwów w układaniu wpływa bezpośrednio na wielkość kanału.

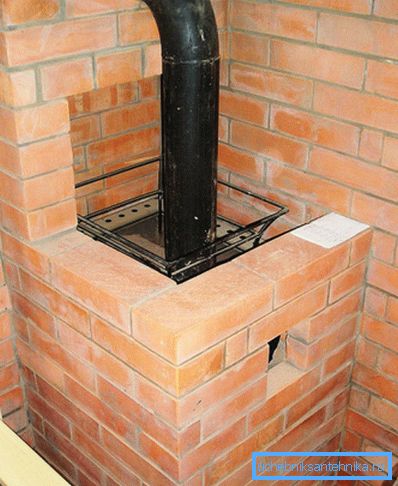

Rozpocznij układanie za pomocą rury chwytającej, ściśle przestrzegając ceglanego opatrunku. Nie powinien się on pokrywać w przybliżeniu 5-6 rzędów. (Zobacz także artykuł Rura do pieca: funkcje.)
Uformuj cięcie i pion
Wykonaj szyjkę cięcia (cięcia).
Poniższe instrukcje pokażą ci, jak zrobić to poprawnie:

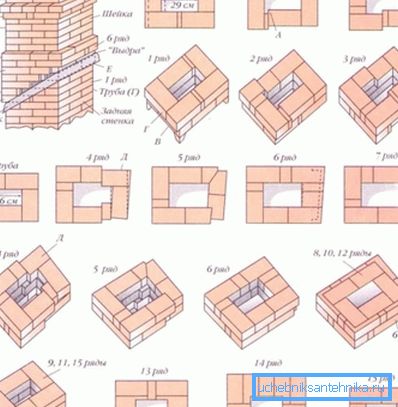

- Użyj do stworzenia kanału dymu 5 cegieł, jego wewnętrzny rozmiar będzie 270x140 mm, zewnętrzna 450x590 mm, dzięki wstawkom połówek i ćwiartek cegieł.
Wskazówka: włóż płyty ceglane do kanału, aby zachować jego ogólne wymiary.
- Trzeci rząd muru powinien mieć wymiary 650 x 510 mm. Powinien również zawierać się w płytach z cegły, ich grubość wynosi około 60 mm. Jeśli spojrzysz od wewnątrz, zauważysz, że cięcie zaczęło przybierać pożądany kształt.
- Rozmiar następnego rzędu - 710 x 570 mm, wewnątrz niego wstaw cegły o grubości do 100 mm.
- Rozłóż 5 i 6 rzędów za pomocą klocka, nie zapominając o ścisłym przestrzeganiu opatrunku.
Wskazówka: w razie potrzeby możesz wykonać powyższe cięcie, kładąc kolejny rząd pod leżącym niżej.

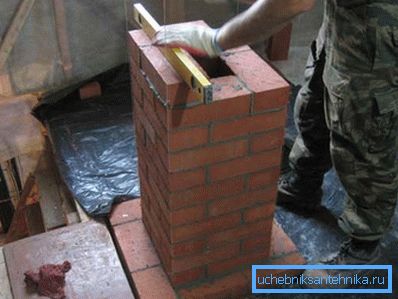

Zrób dziurę w dachu, abyś mógł wyciągnąć pion. Zabierz go przez dach. Reszta prac wykonywana jest bezpośrednio na dachu.
Tutaj należy kontynuować układanie pionu, uważnie obserwując opatrunek cegieł, który powinien być wykonany nad dachem przez 1-2 ceglane rzędy.
Wydra
Będziesz musiał rozłożyć dziewięć rzędów, każda kolejna średnica zewnętrzna powinna być o ćwierć większa niż poprzednia.
Nie zapominaj podczas prac nad zgodnością z wewnętrznymi wymiarami kanału dymu, tj. podnieś płytki z cegieł, aby nie zwężały się ani nie rozszerzały.
- Po ułożeniu pierwszych dwóch rzędów, będziesz miał przednią półkę, na krawędziach jej rozmiar się nie zmieni.
- W 3. wyciągnij cegły, zwiększając szerokość wydry, płynnie obracając przednią półkę po bokach konstrukcji.
- W 4. rzędzie zwiększ długość występów bocznych.
- 5. i 6. rzędy powinny ostatecznie zamknąć lukę między dachem a kominem, zwiększając długość bocznych występów.
- 7. rząd - zakończenie układania bocznych występów.
- Rząd ósmy i dziewiąty - układanie czwartego występu Nie zapomnij o bandażowaniu muru i prawidłowo wybierz płytki ceglane do kanału dymu.
Układanie szyi i końcówki
10. rząd jest zaprojektowany, aby utworzyć szyjkę komina. Jego rozmiar jest wprost proporcjonalny do jego wysokości.
Wskazówka: nie zapomnij o spełnieniu wszystkich wymagań i norm dotyczących wysokości urządzenia rury nad dachem, ponieważ ma to bezpośredni wpływ na działanie kominka i pieca.

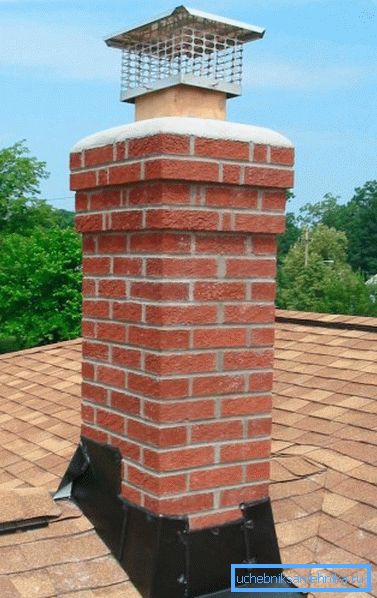

Wykonaj końcówkę po uformowaniu szyi. Praca nie różni się od układania niewyraźnych, tak wiele pracy dla ciebie nie będzie. Następnie podnieś i zainstaluj na nim czapkę lub flygark.
Wniosek
Usuwanie spalin z pieców, kominków lub kotłów jest ważnym krokiem w dostarczaniu ciepła w domu. W takim przypadku należy kierować się wymaganiami i przepisami, aby zapewnić bezpieczną interakcję z urządzeniem grzewczym. (Zobacz także artykuł Ścieki w domku: funkcje.)
W tym artykule dokonano przeglądu standardowego komina z cegły, który można znaleźć dzisiaj w wielu prywatnych domkach. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
