Ciśnienie wody w rurociągu

Najbardziej prawdopodobne przyczyny zakłóceń w funkcjonowaniu systemu zaopatrzenia w wodę w prywatnym domu to, jak wiadomo, korozja ścian rur, osadzanie się na nich soli i wysokie ciśnienie wody w rurociągu. Biorąc pod uwagę fakt, że w ostatnich latach ich plastikowe odpowiedniki wymieniają coraz częściej metalowe rury, tylko dwa ostatnie powody wymienione powyżej stanowią realne zagrożenie dla twojego systemu zaopatrzenia w wodę. Zagadnienie zwalczania złóż soli nie jest objęte tematem naszego artykułu (choć mają one częściowo wpływ na wskaźniki ciśnienia w rurach), w związku z czym weźmiemy pod uwagę tylko ostatni czynnik.

Aby zapobiec potencjalnym problemom, należy zapoznać się z dołączonym do nich paszportem i upewnić się, że są one w stanie wytrzymać ciśnienia przewidziane w systemie zaopatrzenia w wodę przed zakupem produktów z rur.

Wskazówka! Zwiększone ciśnienie w układzie powoduje wzrost zużycia wody.

Prowadzi to do dodatkowego zużycia energii zużywanej przez urządzenia pompujące, co zapewnia ciągły obieg wody w systemie.

Wartość ciśnienia

Powszechnie wiadomo, że utrzymanie normalnego poziomu ciśnienia wody w rurach jest najważniejszym warunkiem funkcjonowania sieci wodociągowej, a także jej długotrwałej i bezproblemowej eksploatacji. W tym przypadku ciśnienie w rurociągu może znacznie różnić się od stałej średniej znormalizowanej dla domowych instalacji hydraulicznych.

Tak więc, na przykład, dla normalnej pracy zaworu kuchennego, nacisk nośnika w układzie zasilania wodą nie powinien być mniejszy niż 0,5 bara.

Jednak w ujęciu realnym wartość tego wskaźnika z reguły nieco różni się od podanej wartości. Dlatego przy przyjmowaniu systemu zaopatrzenia w wodę (zwłaszcza po jego naprawie) pożądane jest sprawdzenie ciśnienia roboczego pod kątem zgodności z ustalonymi standardami.

Cóż, w przypadku samodzielnego układania rurociągów przed rozpoczęciem pracy należy uważnie zapoznać się z podstawowymi wymaganiami dla domowych instalacji wodociągowych, a także ogólnie przyjętą kolejnością ich rozmieszczenia.

Wyważarki ciśnieniowe

Zastanów się nad niektórymi urządzeniami, które pomogą wyrównać ciśnienie.

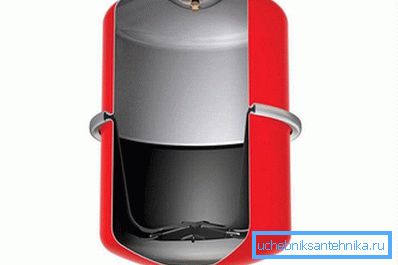

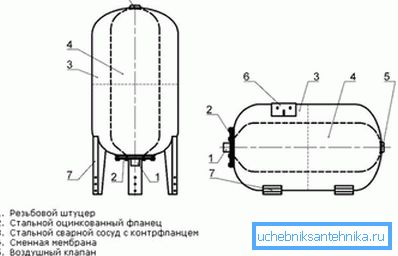

Zbiornik wyrównawczy

Aby wyrównać ciśnienie wody w domowych rurociągach, można użyć specjalnych narzędzi do usuwania nadmiaru mediów. Co więcej, nadmiarowe ciśnienie w układzie może być zrekompensowane bardzo prosto - w tym celu zainstalowany jest w nim tak zwany zbiornik wyrównawczy, który przejmuje wszystkie nadwyżki mediów.

Zgodnie ze swoją konstrukcją wszystkie znane próbki zbiorników wyrównawczych (kompensacyjnych) dzielą się na urządzenia typu otwartego i zamkniętego. Są one bardzo często stosowane w systemach zaopatrzenia w ciepłą wodę, ponieważ w tym przypadku prawdopodobieństwo powstania spadków ciśnienia w układzie jest bardzo wysokie. Wynika to z faktu, że chłodziwo w procesie obiegu przez sieć (od "powrotu" do kotła grzewczego, a następnie z powrotem do systemu) nieznacznie zwiększa swoją objętość.

Wskazówka! Gdy temperatura wody zmienia się na przykład o 10 ° С, szybkość rozszerzania się płynu chłodzącego w układzie osiąga 0,3% całkowitej objętości płynu.

Wadą urządzeń rozprężających typu otwartego jest to, że ich instalacja powoduje, że system przechodzi w tryb, który charakteryzuje się niskim ciśnieniem chłodziwa, aw rezultacie słabą obsługą. Ponadto w systemie otwartym następuje stopniowe odparowywanie nośnika. Będziesz potrzebował dodatkowych wysiłków na rzecz jego ciągłego odzyskiwania.

Do wszystkich powyższych można dodać fakt, że ze względu na otwartość zbiornika, stale wpływają do niego świeże porcje powietrza, co powoduje przyspieszenie procesów korozyjnych w systemie.

Wskazówka! Ponieważ otwarte zbiorniki wyrównawcze powinny być umieszczone w najwyższej części budynku, wymagają one obowiązkowej izolacji. Oczywiste jest, że koszt całego systemu zaopatrzenia w wodę w tym przypadku znacznie wzrasta.

Możliwe jest uniknięcie wszystkich powyższych problemów wynikających z zastosowania zbiornika typu zamkniętego jako urządzenia kompensacyjnego, którego miejsce instalacji z reguły nie jest znormalizowane. Zbiorniki te są wyposażone we wbudowany mechanizm membranowy, który umożliwia regulację nacisku nośnika w trybie zamkniętym.

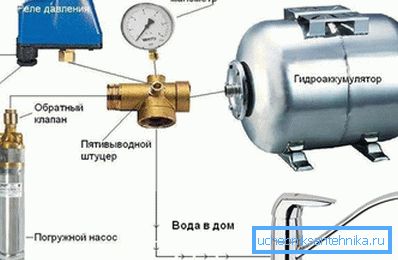

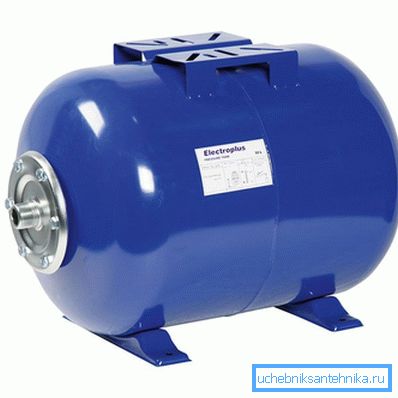

Akumulator

Oprócz zbiorników wyrównawczych w systemach zaopatrzenia w wodę, można zainstalować tak zwane akumulatory, które służą do ochrony rurociągu przed tak niebezpiecznym zjawiskiem jak uderzenie hydrauliczne.

Zjawisko uderzenia hydraulicznego zwykle objawia się w przypadku awaryjnego wyłączenia urządzeń pompujących z sieci lub w przypadku ostrego zamknięcia (otwarcia) zaworu wlotu wody. Wynikowe obciążenia dynamiczne mogą znacznie przekroczyć dopuszczalne wartości dla konkretnego rurociągu. Należy zauważyć, że takie urządzenia są zwykle obsługiwane w rurociągach z wodą pitną i pozwalają na tworzenie niewielkiej ilości mediów, które mogą być automatycznie przekierowywane z powrotem do systemu (w przypadku spadku ciśnienia w nim). otwarta forma i mają wszystkie powyższe wady.

Wskazówka! Jednocześnie z akumulatorami hydraulicznymi zaleca się umieszczanie zbiorników wyrównawczych o małej pojemności (około 0,2 litra) w punktach poboru wody.

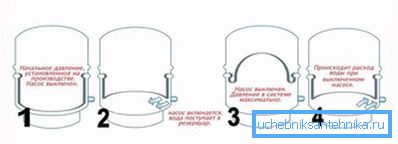

Zasada działania akumulatora hydraulicznego

Podczas badania konstrukcji najprostszego hydraulicznego akumulatora typu zamkniętego odkrywamy, że jego działanie opiera się na tym samym mechanizmie membranowym (podobnym do zbiornika wyrównawczego). W zamkniętej objętości membrana znajduje się w stanie ustalonym, zrównoważonym przez w przybliżeniu równe wartości ciśnienia chłodziwa i pęcherzyka powietrza znajdującego się po przeciwnych stronach przegrody. . Ta zmiana jest automatycznie przesyłana do czułego elementu wbudowanego przekaźnika, który wyłącza pompę, gdy ten parametr osiągnie określoną wartość.

W procesie zużycia wody w systemie jego ciśnienie zmniejsza się znacznie, co ponownie prowadzi do uruchomienia przekaźnika, ale teraz do włączenia. Wskaźniki hydrauliczne

Obliczenie ciśnienia nośnika wystarczającego do normalnego funkcjonowania linii wody umożliwi dokładne określenie próbek wyrobów rurowych zakupionych przed instalacją. Należy pamiętać, że wartości graniczne ciśnienia w sieci są zwykle związane z następującymi wskaźnikami:

• górne i dolne progi ciśnienia płynu, dla których zaprojektowane są urządzenia kompensacyjne typu zamkniętego zainstalowane w sieci (zbiornik wyrównawczy i akumulator);
• wartości ciśnienia, które stwarzają warunki normalnego funkcjonowania urządzeń gospodarstwa domowego, które są zależne od zaopatrzenia w wodę (np. pralka);
• wartości graniczne ciśnień, dla których projektowane są rury zakupione przez Ciebie i dołączone do nich akcesoria (zawory, trójniki, miksery itp.).

Wskazówka! Urządzenie do pomiaru ciśnienia nośnika krążącego w sieci wodociągowej wynosi 1 bar (lub 1 atmosfera). Wartość tego wskaźnika dla miejskich sieci wodociągowych (zgodnie z wymaganiami aktualnie obowiązującego SNiP) powinna wynosić około 4 atmosfer.

Należy również pamiętać, że zawory zainstalowane w rurociągu grzewczym, mieszalnikach, a także same rury muszą wytrzymywać krótkotrwałe wzrosty ciśnienia do 6 atmosfer. Kupując podstawowe próbki sprzętu gospodarstwa domowego podłączonego do sieci wodociągowej, należy wybrać modele, które mają niewielki margines bezpieczeństwa pod względem czynnika ograniczającego. Tego rodzaju zapobieganie pozwoli chronić je przed nagłymi skokami ciśnienia w sieci spowodowanymi wstrząsami hydraulicznymi.

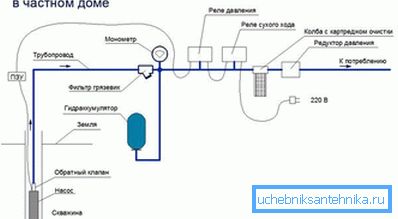

Bardzo ważne jest, aby ciśnienie wody w systemie zaopatrzenia w wodę w prywatnym domu miało poziom, który pozwala na jednoczesne włączenie kilku punktów zużycia na raz, co można osiągnąć przy minimalnej wartości 1,5 bara.

Do bezpośredniego odczytu ciśnienia w sieci wodociągowej stosuje się standardowe manometry pomiarowe ze standardową skalą liniową, skalibrowaną w odpowiednich jednostkach.

Zalecenia dotyczące usług

Zgodnie z wymogami SNiP, sprawdzenie działania urządzeń w sieci grzewczej, a także stan wszystkich urządzeń pomocniczych powinny być przeprowadzane co najmniej raz w roku.

Podczas tego testu, po pierwsze, stwierdza się obecność nieszczelności w systemie zaopatrzenia w wodę i wynikający z tego spadek ciśnienia. Po naprawie wszystkich przecieków konieczne będzie sprawdzenie ciśnienia w systemie zaopatrzenia w wodę, zgodnie z manometrem zainstalowanym na głównym akumulatorze hydraulicznym.

W normalnej pracy systemu odczyt tego urządzenia powinien być zbliżony do wartości minimalnej (Pmin). Z zauważalną różnicą w stosunku do Pmin (ponad 10%), będziesz musiał spróbować zwiększyć ciśnienie do pożądanej wartości, włączając sprzęt pompujący pracujący w twojej sieci. Jeśli ciśnienie wody w sieci grzewczej wzrośnie (natychmiast po zadziałaniu przekaźnika zatrzymania pompy), konieczne będzie ponowne wykonanie pomiarów ciśnienia, ale teraz w trybie wyłączenia. Podany parametr, analogicznie jak w poprzednim przypadku, nie powinien różnić się od wartości Pmax o więcej niż 10%.
