Co to jest kolektor do kanalizacji

Na początek wyjaśnijmy, czym jest kolektor wodny - techniczny element rurowy, który może mieszać różne ciecze (zależnie od składu cząsteczkowego lub temperatury) lub rozprowadzać go przez kilka kanałów jednocześnie. W naszym przypadku może to być mieszalnik, trójnik, czworokąt lub grzebień do rozprowadzania rur grzewczych lub doprowadzających wodę.

Zwrócimy większą uwagę na najnowszą wersję - dowiedz się, jak to się łączy i zobacz demonstrację wideo w tym artykule.

Montaż kolektorów

Uwaga Ogólnie rzecz biorąc, instalacja kolektorów jako taka w ogóle nie istnieje, ponieważ jest to pośredni adapter, który ułatwia ułatwione przenoszenie płynu do innych kanałów. Cała instalacja takiego urządzenia jest zwykle rozpatrywana w połączeniu z innymi instalacjami i systemami hydraulicznymi.

Gatunek

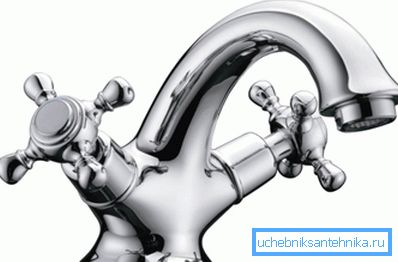

• Najbardziej znaną formą kolektora dla zwykłego użytkownika z urządzeniami sanitarnymi jest bateria zlewozmywakowa lub łazienkowa, czyli wbudowana w łazienkę i położona na ścianie (są również opcje do wbudowania w ścianę). Mechanizm ten może mieć zawory w postaci skrzyni ładunkowej (modele dwuzaworowe i dwudźwigniowe) lub w postaci naboju lub kulki (modele z jedną dźwignią lub joystickiem).
• W każdym z typów zaworów obowiązuje jedna zasada poboru wody - pochodzi ona z dwóch źródeł (gorących i zimnych) i wypływa z jednego kanału, zwanego wylewem.. Cena takich urządzeń może się znacznie różnić w zależności od jakości i dekoracji.

• Najprostszym ze wszystkich kolektorów wody jest trójnik sanitarny do rur, który w istocie jest jednostką dystrybucji wody - dostawa przechodzi przez jeden kanał, a dystrybucja przechodzi przez dwa. Takie urządzenia są stale używane nie tylko w wodociągach, ale również w kanalizacji (trójniki wentylatorów), a także są używane do transportu i dystrybucji szerokiej gamy cieczy i gazów. W zaopatrzeniu w wodę są wykonane ze stali, mosiądzu, miedzi, polipropylenu, usieciowanego polietylenu i polibutylenu.

• I wreszcie, najbardziej znanym kolektorem typu hydraulicznego jest grzebień, który jest używany do montażu wody podczas instalowania podgrzewanej podłogi, lub może to być dystrybucja płynu do grzejników do różnych skrzydeł budynku. W większości przypadków jest sprzedawany z zaworami, jak widać na powyższym zdjęciu, ale może być również dostarczany bez niego - wtedy zawory muszą być instalowane niezależnie.
• Z reguły grzebienie tego typu wykonane są z mosiądzu, choć mogą być również wykonane z miedzi, stali, a nawet siluminu, chociaż ta druga opcja lepiej nie używać w ogóle. Liczba kranów w takim urządzeniu może być różna, od trzech do nieskończoności, tzn. Można podłączyć kolektory, które mają 10 lub więcej gniazd, jeśli zajdzie taka potrzeba.

Ogrzewany kolektor podłogowy

Węzeł dystrybucyjny do analizy wody w instrukcji ogrzewania pozwala zainstalować nie tylko w niszy, ale na zewnątrz, jeśli jest do tego specjalne pomieszczenie - kotłownia, w której taki system nie będzie nikomu przeszkadzał. Przede wszystkim jednak zrozumiemy istotę, czyli w zasadzie podłączamy system grzewczy przez kolektor i dowiadujemy się, jak to działa.

Dwa obwody zawsze działają z dowolnego kotła grzewczego - jednego do dostarczania ciepłej wody, a drugiego do powrotu już ochłodzonego płynu chłodzącego, dlatego do zainstalowania podgrzewanej wody należy również dwa grzebienie - wlot i wylot.

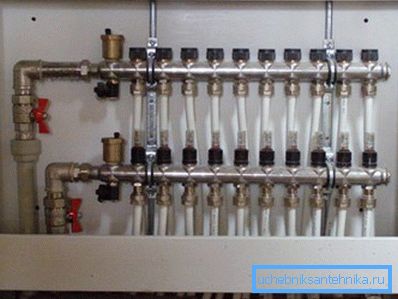

Tak więc instalujesz kocioł ciepłej wody, z którego oddziela się obwody grzewcze, ale w tym przypadku rura zasilająca i rura powrotna trafia do dozownika wody z grzebieniami. Tak więc, jeden kolektor jest instalowany do zasilania, a do zwrotu drugiego, zwykle są one montowane jeden nad drugim, niezależnie od tego, czy są one wpuszczone w ścianę, czy nie.

Jak widać na górnych zdjęciach, zawory odcinające znajdują się nie tylko na rurach kolektora, ale również na rurach łączących je z kotłem grzewczym, a po drugiej stronie każdego z nich zawór Mayevsky jest zazwyczaj wkręcany w odpowietrzające powietrze, które zawsze może znajdować się w układzie.

Liczba dysz zależy od liczby obiegów wody, na przykład, możesz zainstalować jeden węzeł dystrybucyjny w domu z 10 pokojami, wtedy potrzebujesz grzebień z co najmniej 10 zaworami, ale może być więcej niż jeden obwód w jednym pokoju, wtedy liczba potencjalnych klientów będzie musiała zostać zwiększona .

Jeden obieg wody podłogowej, wykonany z usieciowanego polietylenu lub tworzywa sztucznego wzmocnionego metalem, nie powinien mieć zamknięć szczelin za pomocą jastrychu cementowo-piaskowego - w przeciwnym razie istnieje ryzyko wydłużenia żywotności systemu grzewczego.

W przypadkach, gdy pomieszczenie jest duże i nie mieści się w jednej cewce, najlepiej podzielić pomieszczenie wzdłuż skrzydeł, więc w jednym takim obszarze mogą znajdować się dwa, trzy, a nawet cztery skrzydła, które z kolei będą zastanowić się nad długością kolektora.

Ale bardzo niepraktyczne jest instalowanie jednego wylotu wody dla dużego domu - w tym przypadku będziesz musiał ułożyć dodatkowe rury, a na samym początku może to być dość imponująca akumulacja obwodów, co nie jest zbyt wygodne do instalacji.

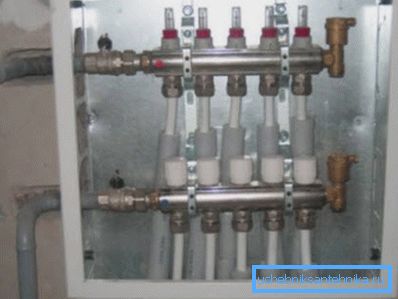

O wiele łatwiej jest zrobić jeden węzeł wodny na dwa lub trzy pokoje, jak pokazano na górnym zdjęciu, wtedy w jednym miejscu trzeba będzie umieścić mniej rur, co pociągnie za sobą wzrost przejścia przez ściany. Okablowanie obwodów zasilania i powrotu w takich przypadkach jest zwykle realizowane przez polipropylen, który przechodzi przez mosiężny przewód rozgałęźny przez gwintowany łącznik.

Uwaga Praktyka pokazuje, że instalacja ogrzewania podłogowego jest o wiele bardziej opłacalna, niż w przypadku polietylenu usieciowanego, ale w przypadku laminatu na bazie metalu - jakość ogrzewania i żywotność nie zmieniają się, a koszty maleją. Ponadto zawsze dostępne są kolektory, których rury odgałęźne są wyposażone w łączniki końcowe do przełączania na rury metalowo-plastikowe.

Wniosek

Podsumowując, chciałbym zauważyć, że można użyć dowolnego kolektora, podłączając go do rur wodociągowych własnymi rękami - nie jest to wcale trudne. Nawet długie grzebienie do instalacji ciepłej podłogi w rzeczywistości nie różnią się zbytnio od zwykłej koszulki.
