Co to jest rura falista: cechy najpopularniejszych odmian

W produkcji, przemyśle, budownictwie, a także do różnych celów domowych stosuje się rurę falistą z dwuwarstwowym przeciągaczem lub inny typ takich węży strukturalnych. W zależności od warunków technicznych, które decydują o jego zastosowaniu, materiał (plastik, guma, metal), jego skład jakościowy i wymiary (długość, średnica) ulegną zmianie. Poniżej przedstawimy więcej informacji na ten temat.

Produkty faliste

Uwaga Ogólnie rzecz biorąc, rura jest pofałdowana - GOST zależy od materiału - jest urządzeniem uniwersalnym. W tym przypadku możliwa jest jednowarstwowa lub dwuwarstwowa ściana z powłoką polimerową i / lub elementami wzmacniającymi.

• W przypadku struktur łatwopalnych, przez które trzeba rozciągać kable komunikacyjne, a także do transportu gazów i cieczy, często stosuje się falistą stalową rurę, która może być wykonana z czarnej lub nierdzewnej stali. Konfiguracja powierzchni (kształt fal, skok pierścieni, średnica) może być bardzo różna, ale jednocześnie takie wskaźniki nie wpłyną na jej jakość, ale tylko wskazują, że należą one do jednego lub innego zakładu produkcyjnego. Produkty tego typu produkowane są zgodnie ze standardem All-Union OST 35-22-83.

• W większości przypadków do pompowania cieczy wykorzystywana jest falista gumowa rura, ale może ona również służyć do zasiewu i rurociągów (przy użyciu TU RB 00149438.091-99), sprzęgieł i dysz o różnych rozmiarach. Taki produkt gumowy jest często wzmacniany za pomocą stalowej spirali, co znacznie zwiększa jego możliwości techniczne, ponieważ sztywność umożliwiła wytrzymanie poważnych obciążeń mechanicznych podczas pracy na ssaniu lub ciśnieniu. Produkty tego typu wykonane są zgodnie z GOST 5398-76.

• Z reguły falista rura z tworzywa sztucznego może być używana jako elastyczny kanał kablowy do różnych połączeń, a także do połączeń kanalizacyjnych do syfonów zlewów, wanien, zlewów, kabin prysznicowych, muszli klozetowych i tak dalej.

Do jego produkcji stosuje się PCW (polichlorek winylu), HDPE (polietylen niskociśnieniowy), LDPE (polietylen wysokociśnieniowy) lub obie te modyfikacje w tym samym czasie (dwie warstwy). Ponadto, do celów sanitarnych, może być wzmocniony stalowymi pierścieniami lub spiralami. Produkty tego typu produkowane są zgodnie z GOST 17675-87.

Przegląd materiałów

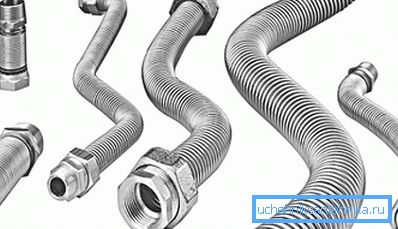

Stal

W chwili obecnej koreańska niepalna rura ze stali nierdzewnej zajmuje wiodącą pozycję na rynku budowlanym, chociaż w XX wieku japońscy producenci zaczęli ją produkować po raz pierwszy. Ale jeśli mówimy o geografii użytkowania, obejmuje prawie cały świat. Popularność i wysoka cena takich produktów nie są zaskakujące, ponieważ są wykonane ze stali wysokostopowych.

Biorąc pod uwagę fakt, że stal nierdzewna nie jest podatna na korozję i utlenianie, produkty takie nie wymagają konserwacji profilaktycznej, dlatego ich żywotność jest prawie nieograniczona. Ta jakość pozwala na stosowanie fal ze stali nierdzewnej w sposób zamknięty, czyli układanie pod okładziną (płyta gipsowo-kartonowa, panele ścienne), zalewanie betonu i uszczelnianie szpachlą.

W przypadku takiej rury sprzężenia kompensacyjne nie są potrzebne, ponieważ odkształcenie temperatury jest wygaszane przez strukturę samego produktu, aw przypadku zamarzania można go ogrzać nawet przy otwartym ogniu. Podczas transportu płynów na wewnętrznych ścianach różnych osadów nie są formowane i formacji organicznych, takich jak glony, więc dodatkowe sprzątanie nie jest tutaj wymagane.

Czasami te węże mają powłokę polietylenową, która jest bardziej używana do dekoracji, na przykład do zimnej wody, niebieska powłoka jest zrobiona, a dla gorącej wody - czerwona.

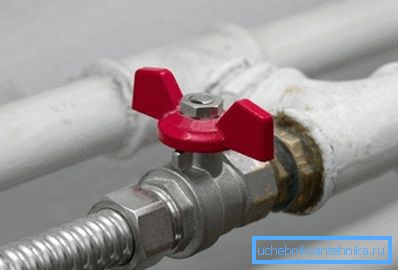

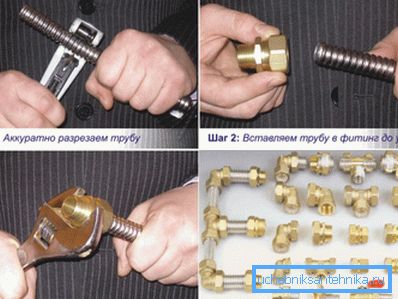

Węże ze stali falistej są ze sobą sprzężone, a także z różnymi mechanizmami i urządzeniami, za pomocą specjalnych mosiężnych łączników, które są również złączkami zaciskowymi (kompresja tworzona jest przez gumowe lub paronityczne uszczelki dostarczane wraz z kształtkami).

Nie ma tu specjalnych narzędzi do instalacji - mistrzowie zazwyczaj posługują się kluczem lub kluczem do gazu, a czasami kluczem.

Uwaga Nie tak dawno temu wąż stalowy zaczął być używany do instalacji instalacji gazowych. Takie węże są znacznie bardziej niezawodne niż guma - mogą wytrzymać każde ciśnienie możliwe w systemie, nie pękają i nie pękają z czasem.

Guma

Pomimo tego, że węże te nazywane są gumą, w rzeczywistości są one wielowarstwowym kompozytowym produktem technicznym z kauczuku. Czyste gumowe tuleje są mechanicznie kruche i są używane z wyjątkiem linii nasion i pęczków. W życiu codziennym można zobaczyć wzmocniony wąż tego typu w samochodach pożarniczych i kanalizacyjnych (beczkach).

Klasyfikacja węży zgodnie z GOST 5398-76 podana jest w tabeli:

  Uwaga Pierwsza grupa obejmuje węże ssące o podciśnieniu do 0,08 MPa, a druga obejmuje ssanie pod ciśnieniem z możliwym ciśnieniem do 1,2 MPa. Różne węże gumowe z ramą tekstylną mogą być stosowane w dowolnym cieple (klimat tropikalny) z niższym progiem temperatury -50? C.

Kupując ten rodzaj gumy, należy zwrócić uwagę na obecność oznakowania (ta sama instrukcja użycia), która musi być koniecznie zastosowana w postaci podłużnego paska za pomocą reliefu lub niezmywalnej farby. Symbole, które tam widzisz, wskazują klasę, grupę, średnicę wewnętrzną, ciśnienie nominalne i możliwość użytkowania w klimacie.

Na przykład oznaczenie B (A) - 1 - 25 - 10 - T - GOST 5398-76 wskazuje, że tuleja z antystatyczną jest zaprojektowana do pompowania paliwa o ciśnieniu roboczym 1,0 MPa w tropikalnym klimacie z dolnym limitem -10 ° C.

Na zdjęciu widać konstrukcję wielowarstwowego rękawa gumowego, który składa się z następujących elementów:

1. Warkocz tekstylny;
2. Warstwa gumowa;
3. Metalowa spirala;
4. Warstwa gumowa;
5. Warkocz tekstylny;
6. Dodatkowa warstwa tekstylna lub gumowa.

W przypadku węży klasy B, P i KSH warstwa zewnętrzna jest wykonana z gumy, a na końcach takich rękawów zwykle znajdują się miękkie, bezramkowe mankiety, które umożliwiają połączenie z rurami przejściowymi i sztywnymi rurociągami. Przechowywanie magazynowe takich gumowych produktów technicznych powinno odbywać się w temperaturach od -25 ° C do +35 ° C, w odległości co najmniej jednego metra od urządzeń grzewczych dowolnego typu.

Polimery

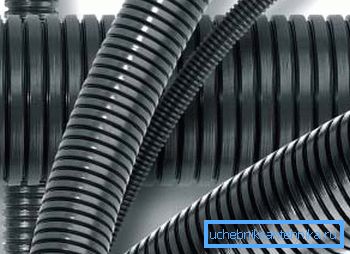

Aby chronić połączenia kablowe i przewodowe w trudnych warunkach pracy, stosuje się pofalowanie poliamidowe, które jest w stanie utrzymać elastyczność i wytrzymałość mechaniczną podczas uderzeń oraz w temperaturach od -40 ° C do + 105 ° C, i przez krótki okres +150 ° C.

Podczas nurkowania na głębokość 20 m unikalne akcesoria kompresujące zapewniają niezawodne uszczelnienie, a także łatwość instalacji. Ponadto ściany z poliamidu chronią kable przed różnymi produktami naftowymi, takimi jak benzyna, olej napędowy, nafta i oleje, są odporne na promieniowanie ultrafioletowe i nie reagują na obciążenia związane z drganiami.

Zakres produktów

Według GOST 287-79, rury poliamidowe tego typu mogą być dwóch typów - PV-2 i PV-0.

• Pierwsza opcja ma wyższą odporność na uderzenia i może być używany do instalacji urządzeń przemysłowych, telewizji i łączności elektrycznej, systemów komunikacji, gdzie wymagania dotyczące kabli nie są podwyższone wymagania bezpieczeństwa pożarowego.
• Druga opcja ma mniejszą wytrzymałość mechaniczną i jest wykorzystywany do tych samych celów, ale z pewnymi wymaganiami bezpieczeństwa pożarowego. Warto zauważyć, że jest to PV-0, który służy do komunikacji elektrycznej i komunikacji, gdy są one montowane własnymi rękami w domu.

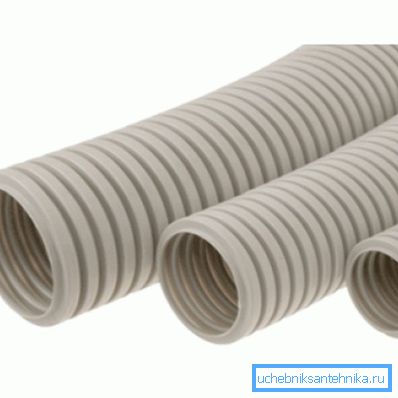

Rury z polichlorku winylu są wykonane z tego samego materiału i są wykorzystywane jako kanały kablowe do komunikacji telewizyjnej i radiowej, sieci energetycznych i łączności. Ponadto są one z powodzeniem stosowane w domu (cena jest dość rozsądna) do maskowania tych samych sieci pod okładziną ościeżnicy, takich jak płyty gipsowo-kartonowe i panele ścienne, ale nie są one wylewane z betonu lub putty.

Wskazówka! Jeśli istnieje potrzeba ochrony ukrytej zawartości przed promieniowaniem ultrafioletowym, wybierz pofalowanie na czarno.

Rura karbowana z sondą doskonale nadaje się do podszewki ramowej typu sufit podwieszany, co pozwala nie tylko na podłączenie kabli wewnątrz kanału, ale także na przeprowadzenie prac naprawczych przy demontażu / montażu zawartości. Pofałdowanie PVC za pomocą sondy jest wystarczająco odporne na niskie i wysokie temperatury (średnio od -40 ° C do + 40 ° C) i nie reaguje na kontakt z produktami ropopochodnymi z kategorii paliwa i smarów.

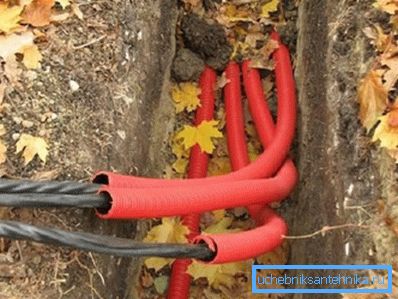

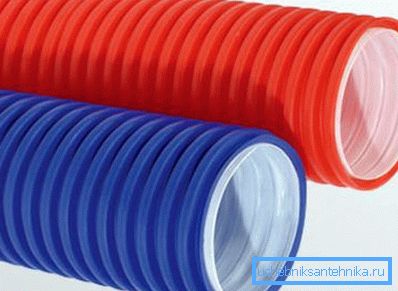

Bardzo często do instalacji różnych połączeń kablowych stosuje się falistą podwójną rurę z połączonego polietylenu, czyli warstwy mają różne charakterystyki.

Są to HDPE (HDPE) - niskociśnieniowy polietylen i LDPE (LDPE) - wysokociśnieniowy polietylen (nie mylić - rura polipropylenowa nie ma związku z takimi produktami!).

• Górna warstwa składa się z PND i jest łatwa do zdefiniowania w dotyku. Jest piaszczysty i nie ma kruchości, ale jest odporny na wstrząsy, nie reaguje na produkty ropopochodne z kategorii paliw i smarów i jest doskonałym dielektrykiem.
• Wewnątrz znajduje się warstwa LDPE - najczęściej ma kolor biały, ma bardzo gładką powierzchnię i ma dobrą sprężystość.. Do tego wszystkiego można dodać te same pozytywne cechy, co urządzenie PND.

Uwaga Należy również zauważyć, że wytwarzany jest również polietylen o średnim ciśnieniu (PSD), ale często określa się go jako HDPE i praktycznie nie stosuje się go do wytwarzania produktów z tektury falistej.

Wniosek

W każdym razie, rura falista wykonana z poliamidu, polietylenu, gumy, stali lub kombinacji tych materiałów mocno wkroczyła w nasze codzienne życie. I nawet jeśli tego nie zauważysz - w każdym przypadku korzystasz z różnych zalet cywilizacji, gdzie takie urządzenie jest używane.

W filmie tematycznym w tym artykule można znaleźć dodatkowe informacje na omawiany temat, możliwe, że będzie on również przydatny dla Ciebie.
