Drut do rur grzewczych - najlepszy sposób na mrożenie

Na większym terytorium naszego ogromnego kraju w okresie zimowym istnieje poważny problem ochrony wód i kanalizacji przed zamarzaniem. Układanie rur poniżej punktu zamarzania nie zawsze jest możliwe, a dla nieregularnie ogrzewanych budynków, takich jak dacza, na ogół traci sens.

Drut grzewczy do rur, w tym przypadku będzie najlepszym rozwiązaniem.

Dlaczego jest potrzebny

Przede wszystkim zacznijmy od tego, że ta metoda nie zastępuje tradycyjnej pasywnej izolacji komunikacyjnej. Faktem jest, że pasywna izolacja nie ociepla konstrukcji, tylko spowalnia proces obniżania temperatury w układzie.

Montując przewód grzejny dla rur, zapewniamy optymalne warunki temperaturowe. Tabela pokazuje zależność grubości izolacji pasywnej od sekcji rury.

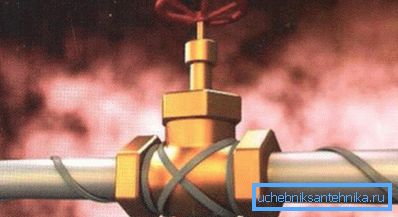

Ponadto, projekt systemu, oprócz rozszerzonych rurociągów, obejmuje również urządzenia odcinające, są to różne zawory i zawory odcinające, w których obszarze możliwe jest również zamrażanie. Drutowe rury grzewcze skutecznie rozwiązują ten problem.

Rodzaje kabla grzejnego

Zasada działania opiera się na banalnym wzroście temperatury przewodu zawartego w obwodzie elektrycznym. Obecnie istnieją 2 rodzaje specjalistycznych kabli, które różnią się zasadą działania i rozmieszczenia elementów grzejnych.

Przewód rezystancyjny

Tego rodzaju produkty kablowe są znane od dawna. Jego działanie opiera się na zamknięciu obwodu drutu grzejnego o określonej rezystancji. Oba przewody z jednym przewodem grzejnym i wielożyłowymi kablami są produkowane. Instrukcja zaleca, aby przekaźniki termiczne były wprowadzane do takich obwodów do sterowania ogrzewaniem.

Słabym punktem tych łańcuchów jest to, że mogą one mieć tylko określoną, z góry określoną długość, podczas cięcia łańcuchów i system przestaje działać. Dla pewnej długości linii wybierany jest jej przekrój rdzenia, jeśli zostanie on przecięty i połączony, dzięki czemu będzie krótszy, nitka będzie się nagrzewać jeszcze bardziej i może po prostu wypalić się.

Ponadto zabronione jest przekraczanie takich linii między sobą. To ten sam kocioł, tylko dłużej.

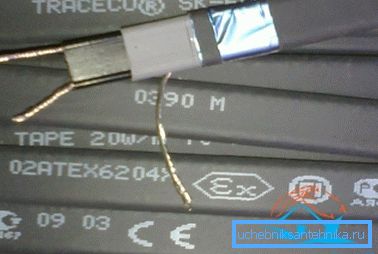

System samoregulujący

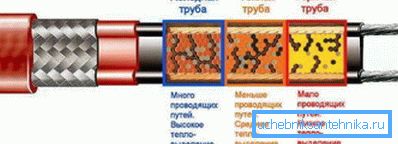

Działanie tego systemu opiera się na wykorzystaniu zaawansowanych technologii. Kabel składa się z 2 przewodów, pomiędzy którymi umieszczony jest przewodzący polimer, w niektórych źródłach można go określić jako półprzewodnikową matrycę.

Gdy temperatura otoczenia spada, polimer zaczyna się nagrzewać bardziej, a nie na całej długości linii, ale tylko w zimnym sektorze, dla którego jest również nazywany inteligentnym kablem.

Ponadto linie o małej długości, które w rzeczywistości są domkami letniskowymi i domami prywatnymi, nie wymagają dodatkowego wyposażenia termostatycznego.

Kabel taki jest znacznie łatwiejszy do zainstalowania. Samoregulujący drut grzewczy do rur można przycinać na sektory o pożądanej długości. Poza tym nie boi się przecięć ani nakładek.

Ważne: cena kabla samoregulującego jest średnio o jedną czwartą wyższa niż kabla rezystancyjnego. Ale ta różnica jest kompensowana faktem, że systemy rezystancyjne wymagają instalacji dodatkowego sprzętu termostatycznego.

Subtelności instalacji

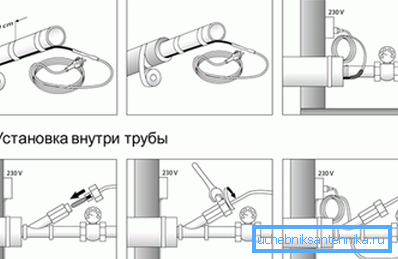

Możliwe jest zamontowanie przewodu grzejnego do rur z zewnątrz, jak również z wnętrza rury. Każda metoda jest dobra na swój sposób, więc musisz wybrać w zależności od struktury konstrukcji, średnicy rury i celu systemu, ścieków lub zaopatrzenia w wodę.

Układ wnętrza

• Wewnętrzny typ instalacji jest bardziej preferowany dla już działającego systemu. Dzięki takiemu podejściu nie musisz wykopywać rury, aby ustalić ogrzewanie na zewnątrz.
• Ponadto przenikanie ciepła nastąpi bezpośrednio we wnęce rury, z wyłączeniem strat ciepła, gdy ściany zostaną ogrzane. Ta metoda jest bardziej odpowiednia dla instalacji wodno-kanalizacyjnych, w bardziej agresywnym środowisku kanalizacji, a ponadto istnieje niebezpieczeństwo przerostu kabli.

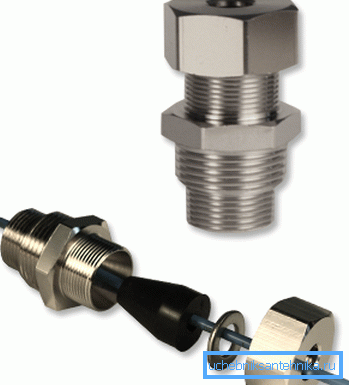

• Pozytywnym czynnikiem jest to, że wewnętrzny przewód grzewczy dla rur jest znacznie łatwiejszy do zauważenia, chociaż do jego instalacji trzeba włożyć do systemu dodatkowy dławik, instalacja za pomocą urządzeń ryglujących jest surowo zabroniona.
• Do instalacji musisz dokładnie określić długość ogrzewanego sektora. W idealnym przypadku pożądane jest zabezpieczenie nici po obu stronach. Ale z reguły wystarczy przeciąć linię w kierunku płynu. Takie kable są łatwo uszkadzane, więc należy unikać wszelkich zmarszczek lub dotykających ostrych naroży, szczególnie w obszarze dławnicy.

Ważne: w przypadku wprowadzenia do systemu hydraulicznego należy zadbać o to, aby ten materiał był odpowiednio certyfikowany. Cena takich produktów jest wyższa, ale ich własne zdrowie jest droższe.

Ogrzewanie na zewnątrz

Przewód do ogrzewania rur na zewnątrz jest znacznie łatwiejszy do naprawienia, można to zrobić nawet własnymi rękami bez poważnego przeszkolenia zawodowego.

Najważniejsze jest, aby wykluczyć możliwość mechanicznego uszkodzenia linii podczas pracy.

• Kabel należy zamocować na powierzchni nośnika specjalną taśmą foliową.. Należy pamiętać, że zwykła papeteria lub taśma budowlana jest surowo zabroniona. Podczas instalacji nie należy zapominać, że kabel rezystancyjny nie powinien się przecinać.

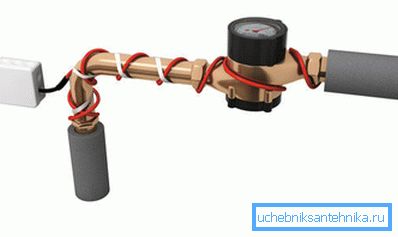

• Może być zamocowany na różne sposoby, wąż, spirala, w jednej lub kilku liniach. Wszystko zależy od wymaganej mocy i powierzchni grzewczej. Początkowo nić o odstępie 30-50 cm jest punktowo zamocowana na swoim pasku.

Następnie musisz przykleić całą ścieżkę całkowicie na górze nici. Aby ogrzać system kanalizacyjny, wystarczy jeden przewód na dnie rury.

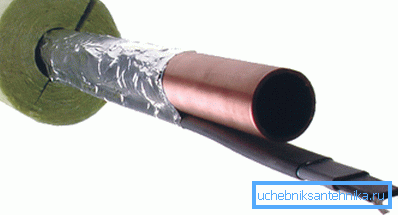

Wskazówka: rury z tworzywa sztucznego mają niską pojemność cieplną, więc podgrzewają je mocniej. Aby zwiększyć przenikanie ciepła, zaleca się wstępne owinięcie rury folią. Folia jest metalem i po ogrzaniu rozszerzy obszar ogrzewanej powierzchni.

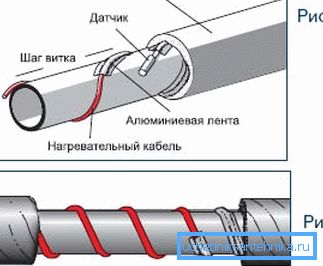

• Jeśli w obwodzie znajdują się czujniki o kontrolowanej temperaturze, można je umieścić bezpośrednio na powierzchni rury, ale nie w pobliżu nici, ale w pewnej odległości. W przeciwnym razie przekaźnik będzie ciągle znokautowany.

Ważne punkty

• Jeżeli rura układana jest na głębokość ponad 50 cm i jest dodatkowo izolowana, zaleca się instalację drutu grzejnego dla rur w obszarach, w których średnia temperatura w zimie spada poniżej -15 ° C.
• Średnica wygięcia kabla nie powinna być mniejsza niż 6 promieni kabla.
• Każdy z przedstawionych systemów musi być wyposażony w urządzenie zabezpieczające, awaryjne wyłączenie lub wyłącznik różnicowoprądowy.

Wideo w tym artykule pokazuje subtelności montażu kabla grzejnego.

Wniosek

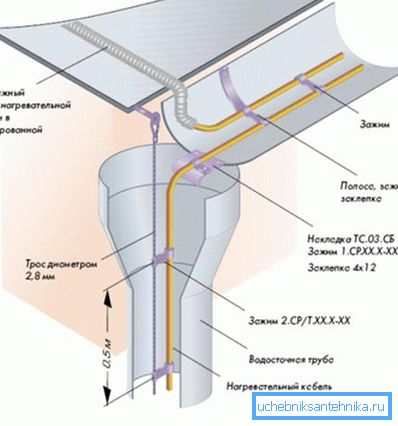

Kanalizacja i kanalizacja to nie jedyny obszar zastosowania tej technologii. Teraz jest szeroko stosowany do ogrzewania dachu, jako ochrona przed wzrostem sopli na drenażach i wielu innych.
