Giętarka do rur dla samej rury

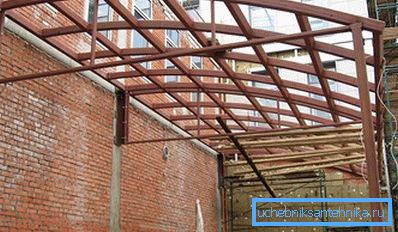

Jednym z najbardziej pożądanych materiałów, przy wykonywaniu prac budowlanych o najrozmaitszym typie, są rury metalowe. W szczególności mówimy o prostokątnych rurach. W gospodarstwie domowym są one używane do wykonywania różnych projektów od altan, do szop i rozszerzeń. A każdy, kto z nimi pracował, wie, że dość często trzeba zginać te rury.

Problem można rozwiązać na kilka sposobów, jednym z najbardziej skutecznych jest użycie giętarki do rur. To specjalne narzędzie można znaleźć na rynku budowlanym bez problemów. Należy jednak powiedzieć, że cena takich urządzeń jest często dość wysoka.

Wskazówka! Jeśli nie mówimy o działalności zawodowej, to w celu ratowania byłoby znacznie bardziej celowe wykonanie giętarki do rur własnymi rękami.

Zakres zastosowania

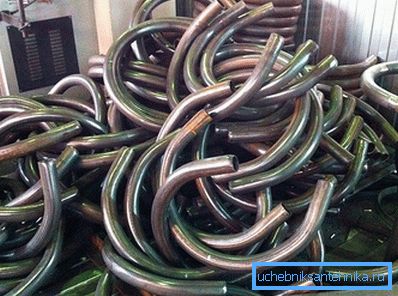

Aby maksymalnie zrozumieć problem, należy powiedzieć kilka słów o tym, gdzie dokładnie używane są giętarki. Jak wspomniano powyżej, głównym zastosowaniem tych urządzeń jest konstrukcja, w której zginanie rury jest często koniecznym działaniem. Głównym problemem jest to, że bez specjalnej adaptacji proces ten jest niezwykle trudny do wdrożenia. Niemożliwe jest zginanie profilu bez fałdowania ściany, a każda inna może być. Jeśli jednak używasz giętarki do rur, możesz osiągnąć równomierne zginanie rury pod kątem do 180 stopni bez żadnych późniejszych problemów.

Czym są giętarki?

Jeśli chodzi o to, jakie typy giętarki do rur można znaleźć, tutaj trzeba powiedzieć, że istnieje sporo odmian tego specjalnego urządzenia i będą one różne na wiele sposobów.

• Przede wszystkim mówimy o tym, że można znaleźć profesjonalne modele i opcje, by tak rzec, na użytek gospodarczy. Różnią się one nie tylko pod względem wymiarów, ale także zasadą działania. Oznacza to, że profesjonalne modele są zwykle napędzane silnikiem elektrycznym, a hydraulika jest używana podczas pracy, ale domowe giętarki do rur są najprawdopodobniej mechaniczne i pracują ze względu na siłę mięśniową danej osoby. Jak łatwo się domyślić, ręczna giętarka do rur będzie znacznie mniejsza i tańsza niż jej profesjonalny odpowiednik.
• Oprócz wyżej wymienionych różnic można wspomnieć, że giętarki do rur różnią się średnicą rur, z którymi mogą pracować.
• Modele różnią się również sposobem składania. Można więc wyróżnić giętarki do rur typu arbaletny, sprężynowe i segmentowe.

Zasada działania

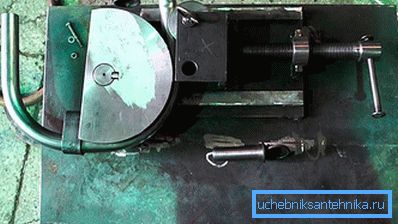

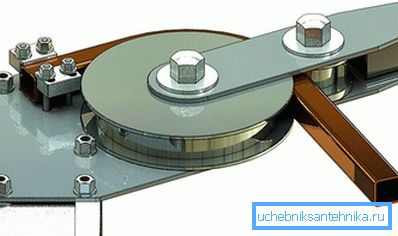

Przed przystąpieniem do montażu takiego instrumentu, jak ręczny giętarki do rur, musimy powiedzieć kilka słów o tym, na czym opiera się zasada działania. Ale chodzi o to, że rura umieszczona w maszynie wygina się albo wokół zaokrąglonego szablonu mającego dany promień powierzchni, albo zgięcie następuje w wyniku jednolitego nacisku mechanicznego na jego powierzchnię z jednej strony. W większości przypadków jest to preferowane, ponieważ łatwiej jest wyprodukować drugą opcję. Że zostanie omówiony poniżej.

Produkcja

Aby wykonać wysokiej jakości urządzenie do gięcia rur, prace należy wykonywać etapami.

Przygotowanie

Jak w większości przypadków, jeśli potrzebujesz wysokiej jakości pracy, powinni zacząć od starannego przygotowania. I mówimy tutaj nie tylko o potrzebie przygotowania potrzebnych materiałów, ale warto zadbać o to, aby wszystkie niezbędne narzędzia były dostępne.

Materiały i narzędzia

• Metalowy narożnik. Zostanie wykonany z ramy maszyny. Chociaż możesz użyć innego materiału, takiego jak te same rury.
• Będziesz potrzebował trzech łożysk wału obrotowego. Możesz wyszukiwać gotowe, ale możesz je wykonać samodzielnie.
• Nie będziesz mógł obejść się bez elementów złącznych, takich jak różne śruby i pręty.
• Bułgarski z tarczami do cięcia metalu.

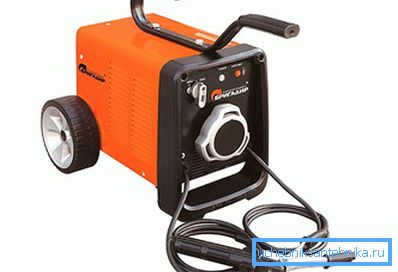

• Spawarka.
• Urządzenia pomiarowe (ruletka, kąt, poziom itp.).

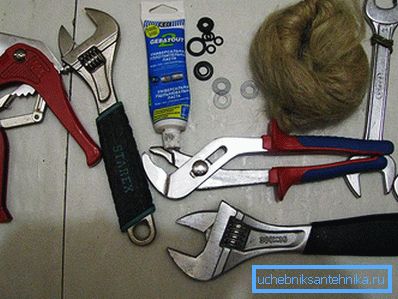

• Narzędzie robocze (zestaw kluczy, wkrętaków, młotek itp.).

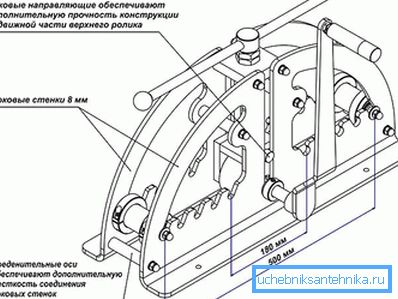

Ponadto konieczne jest samodzielne opracowanie lub wypożyczenie ze specjalnej literatury rysunków dotyczących przyszłego wyposażenia. W ten sposób na etapie przygotowawczym będzie możliwe określenie niuansów projektu, co znacznie przyspieszy natychmiastowy proces montażu.

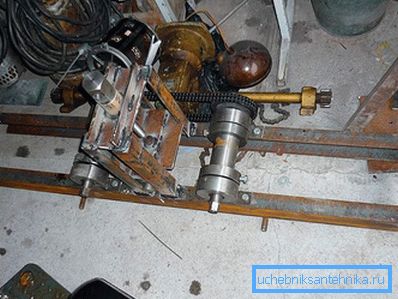

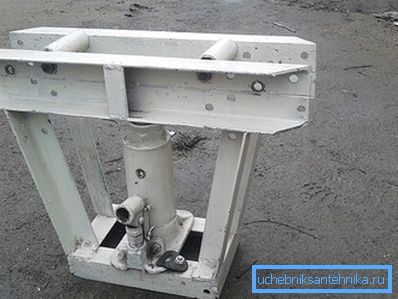

Rama

Jeśli wszystkie czynności przygotowawcze zostaną zakończone, możesz przystąpić do pracy. Najpierw trzeba wykonać giętarkę ramy nośnej. Nie ma nic trudnego. Wykonany jest z kątownika lub rur metalowych. Materiał jest cięty za pomocą szlifierek, a elementy konstrukcyjne są mocowane za pomocą spawania. Można dodać, że fizyczne wymiary ramy mogą być wybrane na podstawie osobistych rozważań, ale jednocześnie najbardziej optymalna wysokość ramy będzie, jeśli jest kilka centymetrów powyżej pasa osoby, która ma pracować.

Wskazówka! Jeśli użyjemy terminów geometrii, to szkielet ogólnie jest równoległościanem. Chociaż możesz korzystać z innych opcji.

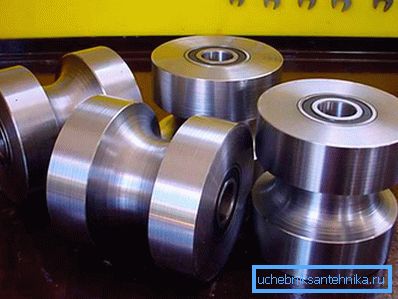

Wały

Po przygotowaniu głównej ramy są do niej przymocowane obrotowe wały. Do tych celów można użyć zacisków mocujących, które są przyciągane do ramy za pomocą śrub lub mocowane za pomocą spawania. Ogólne znaczenie ma to, że dwa wałki powinny być zamocowane w górnej płaszczyźnie ramy. Jeśli wały są wykonane niezależnie, można na przykład przytoczyć złom stalowy o pożądanej długości, na której umieszczane są łożyska kulkowe po obu stronach.

Następnie musisz wykonać małą pomocniczą strukturę do instalacji trzeciego wału. Chodzi o to, że powinien być zainstalowany w taki sposób, aby można go było przenosić w płaszczyźnie pionowej. Aby to zrobić, jest przymocowany do specjalnej metalowej ramy o regulowanej wysokości. Do tego wału przymocowany jest uchwyt, aby go obrócić. Aby zapewnić większą niezawodność konstrukcji i ułatwić pracę z urządzeniem, wszystkie wałki można dodatkowo połączyć za pomocą przekładni łańcuchowej. Aby to zrobić, gwiazdy są przyspawane do wałów. Powoduje to, że po obróceniu jednego z nich wszystkie trzy zostaną obrócone.

Zakończenie pracy

W końcowym etapie prac możliwe jest zewnętrzne przetwarzanie całego urządzenia. Odnosi się to do jego malowania lub powlekania inną kompozycją antykorozyjną. Jeśli chodzi o wytwarzanie urządzeń używanych głównie z metalu, takie przetwarzanie jest konieczne. Następnie można uznać giętarkę za gotową.

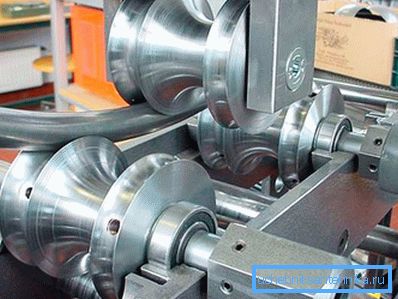

Urządzenie będzie działać w następujący sposób:

• Wał zamontowany na statywie unosi się.
• Między nim a rurką umieszczona jest rura.
• Górny wał spada do płaszczyzny rury i jest przymocowany niewielkim naciskiem na powierzchnię.
• Za pomocą uchwytu wał obraca się, a rura porusza się pomiędzy wałami, odbierając pewne obciążenie z boku, jednocześnie uzyskując mały promień gięcia.
• Następnie wałek zostaje nieco ściśnięty, a rura jest ciągnięta w przeciwnym kierunku, a promień gięcia zwiększa się.
• Procedurę powtarza się, aż rura osiągnie wymagany promień gięcia.

Możesz dodać, że w celu poprawy adaptacji i ułatwienia pracy z nim, będzie całkiem użyteczne przymocowanie silnika elektrycznego do maszyny. Dzięki jego użyciu praca będzie przebiegać znacznie szybciej i łatwiej, ale jednocześnie będzie połączenie z siecią energetyczną i dodatkowe kilowaty na liczniku.

Robienie ręcznego giętarki do rur jest raczej proste. Co więcej, dzięki temu można zaoszczędzić całkiem przyzwoitą kwotę, bo nawet jeśli kupisz wszystkie materiały do ​​produkcji, cena emisyjna będzie o kilkadziesiąt tysięcy rubli niższa od zakupu gotowej opcji. Jeśli wszystkie niezbędne narzędzia i materiały są dostępne i istnieje pewne doświadczenie w radzeniu sobie z tym wszystkim, praca może być realizowana przez weekend.

Podsumowując, warto dodać, że prace nad wytwarzaniem giętarek do rur są potencjalnie traumatyczne, dlatego też przepisy bezpieczeństwa są obowiązkowe i muszą być ściśle przestrzegane.

Przeczytaj artykuły opisujące inne operacje na rurach:

• Jak zginać miedzianą rurę.
• Jak spawać rurę profilową.
• Jak gotować elektryczne rury spawalnicze.

Wideo

Autor wideo wykonał ręczną giętarkę do rur z metalu zakupionego na stacji odbioru złomu. W tym filmie wypełnij instrukcje dotyczące montażu takiego giętarki do rur.

Ten film pokazuje, jak zrobić prostą giętarkę do rur w garażu:
