Gwint cylindryczny rurowy: opis głównych właściwości

Gwintowane połączenie do tego dnia jest uważane za najbardziej niezawodne i łatwe w użyciu. Zrozumienie technicznych cech i metod cięcia pomoże w bardziej efektywnym wykorzystaniu. Następnie przedstawiamy wszystkie niezbędne informacje.

Główne postanowienia

Gwint jest specyficzną sekwencją spiralnych rowków o danej średnicy i powtarzalnym skoku. Nakłada się go na powierzchnię o cylindrycznym kształcie, aby połączyć różne produkty rur.

Zalety połączenia gwintowego

Tabela porównawcza pokazuje zalety mocowania śrubowego w porównaniu z alternatywnymi metodami:

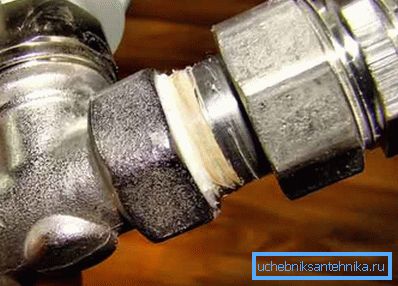

Jak widać, spawanie ma wiele wad związanych z wdrożeniem i późniejszym stanem rurociągu, a łączniki nie mogą być stosowane na konstrukcjach metalowych. Jedyny brak gwintowania jest dość warunkowy, ponieważ cena tow, która tworzy dodatkową pozycję wydatków, jest nieistotna.

Specyfikacje techniczne

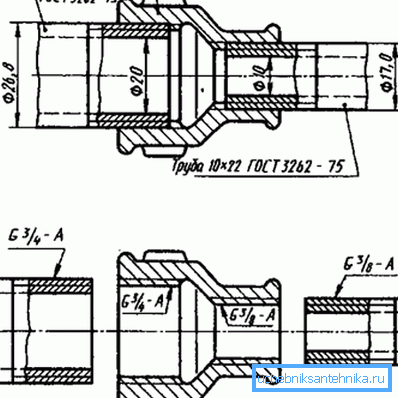

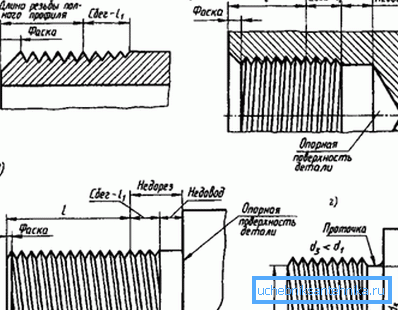

Rozważmy teraz główne parametry cylindrycznego gwintu rurowego, które są regulowane zgodnie z GOST 6357 81:

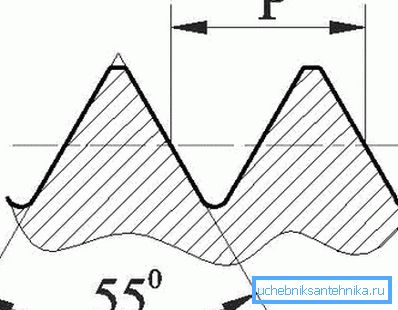

• Kąt profilu. W tym wariancie cięcia jest równa 55 stopni.

• Średnica zewnętrzna - odległość między dwoma najwyższymi punktami gwintowanego profilu.
• Średnica wewnętrzna - odległość między najniższymi punktami gwintowanego profilu.
• Średnica nominalna - parametr do obliczenia sztywności i przepustowości rury. Jest on oznaczany w calach i jest powiązany z wewnętrznymi i zewnętrznymi w następujący sposób:

Uwaga: przy podłączaniu hydrauliki uwzględnia się dokładnie tę średnicę Pozostałe dane są wymagane tylko przy wytwarzaniu połączeń gwintowych.

• Krok - liczba spiralnych rowków na cal. Może przyjmować wartości: 11, 14, 19 lub

Kontrola

Dokładność geometrii gwintu jest sprawdzana na jeden z dwóch sposobów:

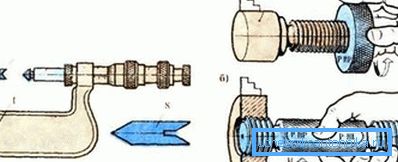

1. Kaliber. Wykrój z ustawionymi parametrami jest pobierany i wkręcany na nowy gwint lub wkręcany, jeśli jest to połączenie wewnętrzne. W przypadku stwierdzenia wad i rozbieżności, półfabrykat nie dotrze do końca produktu.

1. Szablon. W tym przypadku przypadek jest ograniczony przez fakt, że na nitkę nakładana jest płaska płyta, a jeśli nie ma przerw, wówczas produkt uznaje się za dopasowany.

Wskazówka: w razie potrzeby zaleca się szybką kontrolę, aby użyć szablonu. Kontrola z tym samym kalibrem, choć dokładniejsza, może znacznie opóźnić proces.

Metody cięcia

Istnieją dwa sposoby gwintowania:

Mechaniczny

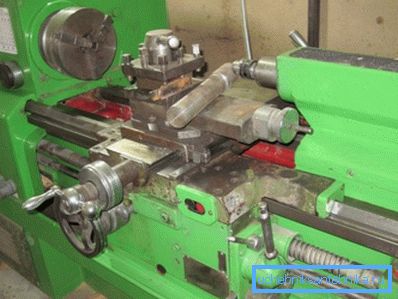

Wdrożono za pomocą specjalnego wyposażenia maszynowego:

• W kasecie ustaw stalową sztabkę.
• Na zacisku zamocuj frez i dopasuj go do pożądanego profilu kątowego. Narzędzie do zewnętrznego zestawu tnącego prostopadłego do obrabianego przedmiotu i do wewnętrznego - równoległego.
• Rozpoczynamy samochód i kontrolujemy cięcie.

Maszyna podejmie produkt o dowolnej złożoności, pozwoli na wykonanie pracy szybko i sprawnie, ale nie zawsze będzie pod ręką. Dlatego powinieneś rozważyć inną, prostszą opcję.

Podręcznik

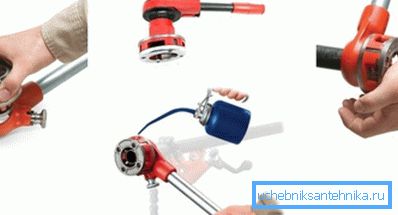

Każdy szanujący się hydraulik zawsze ma matrycę z gwintem lub matryce do cięcia zewnętrznych gwintów i gwintownik do wewnętrznych.

Takie narzędzia pozwalają Ci realizować swoje plany w każdych warunkach, wystarczy:

• Zamontuj odpowiednie noże na dyszy śruby rurowej i uchwyty na matrycy lub kurku.
• Następnie lekko odetnij koniec rury.
• Napraw narzędzie na produkcie lub w nim.
• Powoli i równomiernie przewiń do pełnego przejścia.
• Podaj maszynę z powrotem do gotowego wątku.

Obie metody wymagają pewnych umiejętności, ale są dość przystępne.

Wniosek

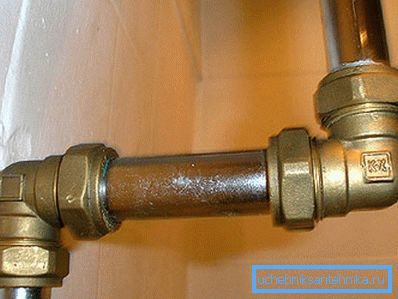

Wysokiej jakości i trwała instalacja jest instalowana przy użyciu połączeń gwintowanych. Jest to sprawdzona metoda, która nie utraciła jeszcze swojego znaczenia.

Powyżej przeanalizowaliśmy możliwe parametry techniczne cylindrycznego gwintu rurowego zgodnie z obecnymi stanowymi normami. Ważne jest również, aby konieczne gwintowane rowki na rurze można było wykonać niezależnie, za pomocą maszyny, matrycy, matrycy lub kranu.

Film wideo w tym artykule zawiera dodatkowe informacje, które mają bezpośredni wpływ na prezentowane materiały.

Znajomość połączeń gwintowanych pomaga w bardziej efektywnym ich wykorzystaniu.
