Gwint hydrauliczny: cięcie i uszczelnianie
Dostępne są dwie opcje montażu wody: spawanie i gwint. I chociaż spawarkę można kontrolować szybciej, połączenia gwintowe również nie przestają być używane. Ale pytania, dlaczego i najważniejsze, jak to się dzieje, odpowiemy w tym artykule.
Przepisy ogólne
Oznaczenie na rysunku | Imię |
d0 | Średnica zewnętrzna |
d1 | Średnica wewnętrzna |
t0 | Wysokość profilu |
r | Promień rowu |
S | Krok |
Samo połączenie jest realizowane przez wprowadzenie profilu do wgłębienia, które jest przecinane spiralnie wzdłuż wewnętrznej lub zewnętrznej powierzchni ścianek rur i złączek.
Jeśli spawanie jest stosunkowo nową metodą łączenia metalowych elementów rurowych, to nitka była używana przez bardzo długi czas i udało się zdobyć jej reputację w czasie.
Zalety
- Łatwy w użyciu zrób to sam. Napinanie nici jest sprawą, którą może wykonać każdy, nawet osoba absolutnie daleka od hydrauliki.
- Możliwość demontażu. Aby wymienić uszkodzony element rurociągu, wystarczy odkręcić go.
- Wysoka niezawodność. Złącze jest trudniejsze do zniszczenia niż jakakolwiek inna część rury.
- Nie potrzeba drogiego sprzętu. Jeśli wątek jest już odcięty, zwykle potrzebny jest tylko jeden klucz nastawny, którego cena jest stosunkowo niska.
- Brak uszkodzeń warstwy cynku, jeśli są obecne. Spawanie niszczy cynk osadzony na powierzchni rur.
- Schludny wygląd, niewymagające dodatkowego przetwarzania.
Wady
- Potrzeba dodatkowego uszczelnienia. Aby skondensować rzeźbę na rurze wodnej, rozważymy bardziej szczegółowo.
- Złożoność procesu cięcia połączenia gwintowego w przypadku jego braku.
Cięcie
Jeśli rury zostały zakupione bez gwintu, konieczne jest ich utworzenie. Będzie to wymagało pewnych narzędzi:
Narzędzia
Jak wyciąć gwint na rurze wodnej? Zobaczmy:
Narzędzie | Cel |

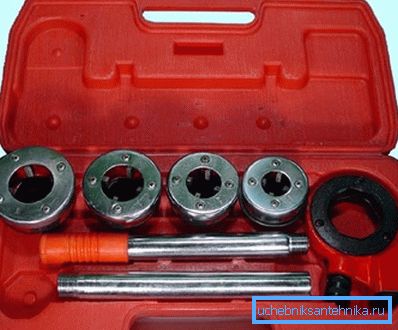

Sprzęganie za pomocą zestawu frezów o różnych średnicach | Gwint zewnętrzny |
Spanner | Mocowanie rur w procesie cięcia |
Olej silnikowy | Łagodzenie przecinarek |
"Bułgarski" | Przycinanie rur |
Wskazówka: podczas pracy z "szlifierką" należy nosić okulary ochronne, ponieważ przypadkowe dotknięcie skali w oku może prowadzić do tragicznych konsekwencji.
Postęp
- Odmierz wymaganą długość rury i odetnij ją za pomocą "młynka".
Wskazówka: pożądane jest wstępne zapięcie metalowego produktu w imadle, znacznie ułatwi to pracę z nim.
- Wytnij fazę od krawędzi rury, aby ułatwić jej wejście do płytki.
- Nasmarować przygotowaną krawędź olejem.
- Dosuwamy matrycę śrubową za pomocą odpowiedniego frezu prostopadle i zaczynamy cięcie, trzymając segment za pomocą klucza gazowego.
- Po kilku obrotach przynosimy narzędzie, aby uwolnić przetworzone miejsce od trocin, po czym wracamy do zadania.
- Osiągając jeden centymetr, usuwamy matrycę ślimaka i wycieramy wynikowy gwint z oleju.
Następnie przeanalizujemy, co uszczelnić połączenia gwintowe źródła wody podczas instalacji samego źródła wody.
Zwiększona szczelność
Uszczelnianie można wykonać za pomocą kilku metod:
Taśma FUM
Taśma z cienkiej folii fluoroplastycznej ma następujące zalety:
- Łatwość użytkowania, która jest uzasadniona obecnością właściwości przeciwciernych.
- Wysoka odporność chemiczna.
- Dostępność Specjalne półki sklepowe są wypełnione tym materiałem.
Wady:
- Niewystarczający poziom przyczepności do obrabianego materiału. Możliwe jest, że folia wysuwa się ze złącza w wyniku pojawienia się wibracji i gdy jest używana w systemach dostarczania gorącej wody.
- Niska wytrzymałość. Może ulec zniszczeniu, jeśli występują grube, gwintowane wypukłości.
- Słabe uszczelnienie połączeń gwintowych rurociągów wodnych o grubości większej niż 25 mm.
Nici z lnu, ołowiu i siemienia lnianego
Sprawdzona w czasie metoda, w której olej lniany odgrywa rolę naturalnego polimeru, a ołów chroni materiał przed pojawieniem się korozyjnych procesów.
Zalety:
- Brak wyglądu i rozprzestrzeniania się rdzy.
- Wysoki efekt uszczelniający.
- Długa żywotność przy prawidłowym działaniu.
Wady:
- Złożoność nabywania wszystkich składników, z wyjątkiem szeroko rozpowszechnionego lnu.
- Skomplikowane instrukcje dotyczące łączenia elementów i samego procesu nawijania, które wymagają specjalnych umiejętności. Najmniejszy błąd pociąga za sobą znaczny spadek wysokiej wydajności tej metody zagęszczania.
- Niska odporność chemiczna.
Nici lniane bez dodatków
Pozwala po raz pierwszy uszczelnić połączenie, ale ma bardzo niską wartość w porównaniu z innymi metodami zagęszczania.
Nieususzające szczeliwa
Jest to pastowata substancja syntetycznych żywic, olejków i wypełniaczy.
Zalety:
- Tworzy efekt smarowania ułatwiający proces dokręcania połączenia rur i zapobiegający zakleszczaniu.
- Ochrona przed korozją.
- Łatwość użycia. Wystarczy wycisnąć zawartość tuby do pożądanego obszaru.
Wady:
- Niska niezawodność przy wysokim ciśnieniu, ponieważ szczeliwo wyciska się ze złącza.
- Niska odporność na agresywne środowiska, w tym obecność wysokich temperatur, które zmniejszają poziom uszczelnienia.
Wniosek
Przyjrzeliśmy się, jak uszczelnić połączenia gwintowe źródła wody, przeciąć je i czym one właściwie są. Pomimo powszechnego stosowania spawania, ta metoda instalacji systemu zaopatrzenia w wodę nie traci na aktualności. Warto zauważyć, że sam możesz wykonać wszystkie niezbędne prace.
Film wideo w tym artykule dostarcza dodatkowych informacji bezpośrednio związanych z podanym tematem, a dobrze przygotowany rurociąg na połączeniach gwintowanych będzie służył przez długi czas i sprawnie.
