Gwint rury: rodzaje i cechy

Najczęściej instalacja składanych rurociągów odbywa się za pomocą połączenia gwintowego. Dla wygody wszystkie gwinty stosowane w rurach są znormalizowane. Następnie rozważamy ich główne cechy, rodzaje, metody zastosowania i rozmiary.

Rodzaje

Charakterystyka

Każdy wie, jak wygląda nitka - jest to sekwencja spiralnych rowków, które mają stały skok i przekrój. Może być nakładany na powierzchnię o kształcie cylindrycznym lub stożkowym.

Jeśli chodzi o rury, cięcie może być stosowane w produktach do różnych celów, aby zapewnić składaną instalację rurociągu. Najczęściej znajduje się w domowych instalacjach wodociągowych i grzewczych.

Jego główne cechy to następujące wskaźniki:

• Lokalizacja;
• Pomiar wielkości urządzenia;
• Kierunek;
• Profil do formowania gwintów;
• Liczba odwiedzin.

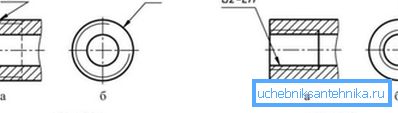

Należy zauważyć, że gwintowane połączenie rur jest raczej izolowaną grupą standardów, która jest regulowana zgodnie z GOST 6357-81.

Zwróć uwagę! Połączenie rurociągów o przekroju większym niż 6 cali powinno być wykonane przez spawanie.

Cal

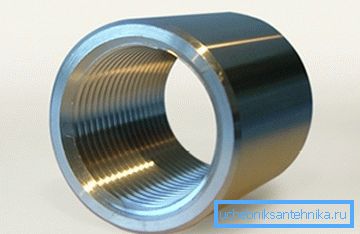

Cala rzeźba jest stosowana na metalowych rurach, a także metalowych i plastikowych łącznikach rurowych typu składanego. Według GOST jego głównymi cechami są wysokość i średnica.

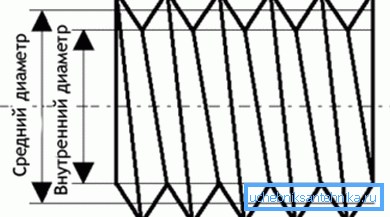

Ponadto parametr ten można rozumieć jako:

• Średnica zewnętrzna - odległość między górnymi przeciwległymi punktami znajdującymi się na wierzchołkach grzbietów.
• Wewnętrzna - odległość między dolnymi przeciwległymi punktami znajdującymi się na wgłębieniach rowków.

Różnica w tych parametrach zależy od wysokości profilu.

Krok, jak nietrudno zgadnąć - jest to odległość między sąsiednimi zwojami. Ten parametr jest zawsze taki sam dla całej sekcji z wątkami. Wszystkie wymiary w tym przypadku podane są w calach.

Poniższa tabela pokazuje rozmiary gwintów rur w mm:

Zwróć uwagę! Inne wymiary obejmują gwinty rur GOST 6357-81.

W życiu codziennym najczęściej stosuje się rury z następującymi rodzajami cięcia:

• Z krokiem 14 wątków na cal:

• średnica 3/4?;
• 1/2?

• średnica 1 1 - 4;
• 1 ?;
• 2?;
• 1 1/2?

Metryka

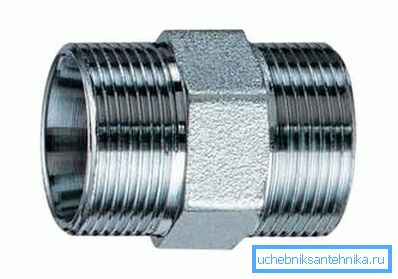

Główne cechy cięcia metrycznego, takie same jak cal - średnica i odległość między zwojami. Ale w tym przypadku, w jaki sposób gwint metryczny różni się od wątku rury?

W rzeczywistości jest bardzo niewiele różnic, główne z nich są następujące:

• Kształt profilu grzebieniowego. Profil calowy jest bardziej "ostry".
• Wymiary metryczne podane są w milimetrach. Jednak dla wygody można konwertować gwinty rur w mm.
• Rozstaw w calach nie jest rozpatrywany w mm, ale w wątkach - w liczbie rowków pasujących na calowej linii pomiarowej. Na przykład w standardowych rurach wody występują dwie wersje "kroku":

• na 11 gwintach (2,31 mm);
• na 14 gwintach - (1,8 mm).

W pozostałym zakresie wątki potokowe i metryczne nie różnią się.

Zwróć uwagę! Rozmiar cewek rurek jest inny niż zwykle. Jeden taki cal ma 3,33 centymetra, a nie 2,54.

Rozmiar

Gwint metryczny i rura mierzone są za pomocą tych samych narzędzi:

• Kaliber;
• Suwmiarki;
• Grzebienie.

W związku z tym instrukcja pomiaru tych parametrów dla wersji calowej i metrycznej wygląda tak samo. Ponadto, jako kaliber, możesz użyć unii lub sprzężenia o znanych parametrach.

Pomiar odległości między cewkami jest dość prosty - musisz wkręcić śrubę w część lub przykręcić nakrętkę. Jeśli proces wkręcania nie powoduje trudności, a jednocześnie śruba lub nakrętka są ciasno osadzone, wówczas odległość zwojów na rurze odpowiada temu parametrowi na śrubie.

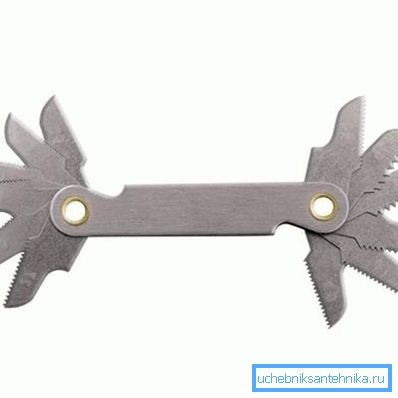

Licznik nici działa jeszcze łatwiej. To narzędzie zawiera płytki pomiarowe, które przypominają zestaw pilników do paznokci. Te pilniki do paznokci są nakładane na sekcję z cewkami. Jeśli profil jest zgodny, wartość cięcia odpowiada wartości podanej na tabliczce znamionowej.

Zwróć uwagę! Za pomocą suwmiarki i mikrometra można zmierzyć tylko średnicę zewnętrzną. Dlatego najlepszym narzędziem do tego celu jest manometr i wskaźnik.

Metody aplikacji

Obecnie istnieją dwa sposoby cięcia:

• Mechaniczny;
• Ręce, za pomocą matryc i dotknij.

Technologia ręcznego cięcia jest następująca:

• Przede wszystkim konieczne jest naprawienie rury w imadle.

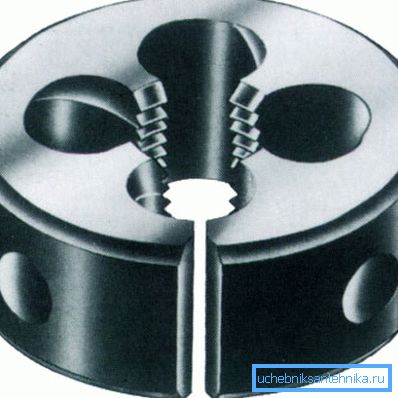

• Następnie kran musi zostać włożony do kołowrotka, a matryca do gwintów rur w uchwycie matrycy.
• Następnie płytkę należy umieścić na rurze, a kurek włożyć do niej. Następnie obróć uchwyty narzędziowe.
• Jeśli to konieczne, operacja cięcia musi zostać kilkakrotnie powtórzona, aby przeciąć korpus rury do żądanej głębokości, zapewniając jednolitą wysokość profilu.

Oczywiście mechaniczna metoda cięcia, tj. na tokarce zapewnia wyższą jakość. Dlatego musi stosować wątki w warsztacie, poza tym cena za podobne usługi tokarz jest z reguły dość przystępna.

Wniosek

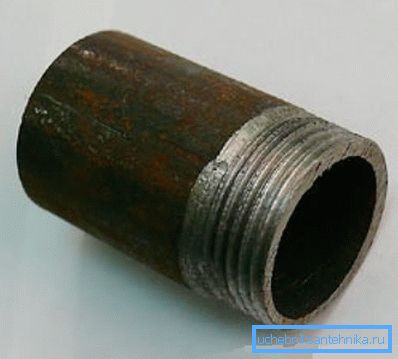

Połączenie gwintowe jest bardzo popularne w krajowych rurociągach. Należy jednak pamiętać, że sekcja gwintowana na rurach może mieć wiele parametrów, które trzeba znać, aby wybrać kompatybilne okucia i inne części rurociągu.

Podobne informacje można uzyskać z tabel w książkach referencyjnych lub mierzyć niezależnie. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
