Hydraulika: prace instalacyjne

Ogólnie rzecz biorąc, podstawowy układ dystrybucji wody w kraju, w wiejskim domu lub w mieszkaniu nie jest niczym szczególnym, ponieważ w każdym przypadku jest źródło ciepłej i zimnej wody, a także łazienki, w których instalowane są rury. Obecnie takie okablowanie w większości przypadków wykonane jest z polipropylenu.

Jest to bardzo niezawodny materiał, który wytrzymuje wysokie temperatury (do 110 ° C), a także jest łatwo i szybko spawany specjalną lutownicą. Dowiesz się, jak to zrobić w praktyce, jakie rury są potrzebne do tego, a ponadto zostanie przedstawiony tematyczny pokaz wideo w tym artykule.

Prace montażowe

Materiały

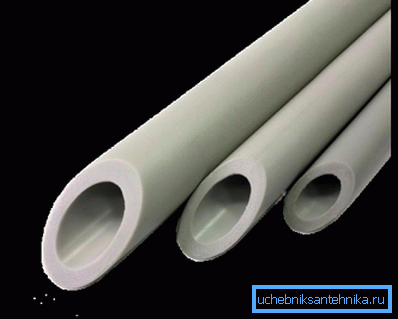

• PN-10. Najtańsza rurka polipropylenowa wewnątrz-mieszkalna (PPR lub PPR), niniejsza instrukcja PN-10, umożliwia jej stosowanie wyłącznie do zimnej wody o temperaturze nieprzekraczającej 20 ° C i jako opcja ekstremalna - do 45 ° C, jeżeli ciśnienie robocze nie przekracza 1 MPa. Z reguły. Hydraulicy nie faworyzują takiej rury, preferując grubszy materiał.
• PN-16. Taka rura jest wykorzystywana znacznie częściej, chociaż nie ma wzmocnienia, ponieważ dopuszczalna temperatura wody roboczej może wynosić 60 ° C przy ciśnieniu nominalnym 1,6 MPa. Taki materiał w niektórych przypadkach można nawet wykorzystać do dostarczania gorącej wody, ale pod warunkiem, że okablowanie będzie pod tynkiem, co nie pozwoli im się odkształcić.

• PN-20. Rury wodociągowe tego typu są często nazywane uniwersalnymi, ponieważ mogą być stosowane zarówno w systemach dostarczających ciepłą i zimną wodę, jak i do ogrzewania - jego temperatura robocza wynosi 95 ° C przy stałym ciśnieniu do 2 MPa. Jest to możliwe dzięki warstwie wzmacniającej, którą może być włókno szklane, ale częściej jest to folia aluminiowa.
• PN-25. Ale rura z takim oznaczeniem może być używana do instalacji ogrzewania w prywatnym domu lub w kraju własnymi rękami, gdzie temperatura wody ma temperaturę roboczą 95 ° C i możliwe są wyrzuty do 110 ° C przy stałym ciśnieniu do 2,5 MPa. Jest to możliwe dzięki zagęszczeniu ścian i ściślejszej lokalizacji warstwy wzmacniającej z powierzchnią, chociaż podczas instalacji stwarza to pewne niedogodności (zdejmowanie folii za pomocą golarki).

Tabela parametrów technicznych PN-10 i PN-20

Do dokowania, obracania lub przesuwania na inną płaszczyznę rury polipropylenowej podczas instalowania jej w domu, w kraju lub w mieszkaniu własnymi rękami, stosowane są specjalne łączniki gwintowane PPR, lutowane i łączone. Urządzenia te umożliwiają również rozłączanie za pomocą rur o różnych średnicach, na przykład przy przełączaniu z grubszego pionowego do poziomego okablowania.

Uwaga Do spawania rur polipropylenowych stosowane są trzy rodzaje lutownic elektrycznych - dwunożnik, dysk i rura. Pod względem technicznym, podczas instalowania systemu zaopatrzenia w wodę, nie ma między nimi żadnej różnicy, ale w dwóch pierwszych typach stosuje się dysze parowe, a w przypadku tych drugich - niesparowane. Wszystkie dysze są wykonane ze stopu aluminium, ale te wyższej jakości mają powłokę teflonową, która chroni stopiony polipropylen przed przywieraniem.

Prace spawalnicze

Zacznijmy od tego, że układ rur wodociągowych w mieszkaniu, w łaźni lub w kraju zaczyna się od oznaczenia, to znaczy, musisz dokładnie określić, gdzie i jak wysoka będzie konkretna łazienka i oznaczyć je kredą lub ołówkiem technicznym . Pozwoli to dokładnie obliczyć wymaganą metrykę PPR, a także rodzaj i przybliżoną liczbę złączek gwintowanych, lutowanych i łączonych (redukcyjnych) potrzebnych do dokowania i zakrętów.

Podajemy przybliżoną liczbę, ponieważ tylko gwintowane łączniki można dokładnie obliczyć dla różnych urządzeń hydraulicznych, ale liczba łączników (trójników, kątowników, złączek, obejścia i wtyczki) zawsze może się zmieniać. Dlatego są kupowane z niewielkim marginesem.

W zależności od prowadzonej linii (gorącej lub zimnej) oznaczenie rury polipropylenowej może również ulec zmianie. Przykładowo, można ułożyć dopływ gorącej wody z kotła elektrycznego lub kolumny gazowej za pomocą rury PN-25, ale w tym przypadku przed spawaniem jej koniec należy obrabiać za pomocą golarki.

To urządzenie przypomina trochę szkolną temperówkę, tylko w tym przypadku nie strzelasz do drzewa, ale warstwę SPR i folię aluminiową, odsłaniając wewnętrzną warstwę SPR do lutowania.

Aby spawać polipropylen w mieszkaniu lub w prywatnym domu z rękami w temperaturze pokojowej, trzeba podgrzać lutownicę do temperatury 280-290 ° C, a jeśli jest zimny, ustawić termostat na pełną pojemność - zwykle jest to 300 ° C.

Kształtkę nakłada się na gorącą dyszę od cienkiej strony (kładzie się na nią), a rurkę wprowadza się do grubszej części - czas retencji 5-6 sekund, tak aby rurka przepływowa dobrze się rozgrzała i zapewnia wystarczającą przyczepność. Następnie oba elementy muszą zostać usunięte jednocześnie i połączone z tym samym czasem utrzymywania.

Tabela parametrów spawania rur SPR

Podczas prac spawalniczych bardzo ważne jest przylgnięcie do głębokości wlutowania - jest to odległość, którą rura znajdzie się w oprawie. Zwróć uwagę na stół, który znajduje się nieco wyżej i, zależnie od średnicy, możesz nałożyć znak na końcu znaczka ołówkiem lub markerem - z czasem nie będziesz potrzebował znaków - doświadczenie pozwala automatycznie trzymać się żądanej odległości.

Faktem jest, że jeśli rura wnika w kształtownik głębiej niż podana odległość, to częściowo lub nawet całkowicie blokuje przejście, co oznacza, że ​​węzeł ten będzie musiał zostać przecięty, a na jego miejsce przy pomocy złączek rurowych, aby przylutować nowy.

Możesz spawać wszystkie węzły osobno w domu lub w mieszkaniu z polipropylenu, to znaczy można przylutować każdy łącznik bezpośrednio w miejscu jego działania, ale jest to bardzo niewygodne, ponieważ sama ściana przeszkadza ci, a także różne skręty, projekcje, tak dalej.

Dlatego najlepiej spawać węzły w całych blokach oddzielnie, jak pokazano na górnym zdjęciu, a następnie połączyć je w miejscu użycia (podłoga, ściana, sufit). Nie zapominaj, że każdy odcinek rury musi być starannie zmierzony, a każda złączka musi być spawana pod kątem, pod którym będzie obsługiwana.

Uwaga Polipropylen można zamontować na ścianie w celu zamocowania za pomocą plastikowych lub metalowych uchwytów. Najlepiej jednak wykonać ukrytą instalację, pod tynkiem lub podszewką ramy, ponieważ PPR nie jest podatny na korozję i będzie służył przez wiele lat.

Wniosek

Jeśli posiadasz niezbędne narzędzia - taśmę mierniczą, nożyczki i lutownicę, zawsze możesz wykonać okablowanie hydrauliczne lub grzewcze we własnym domu lub mieszkaniu własnymi rękami. Ale jednocześnie bardzo pożądane jest posiadanie partnera, który w odpowiednim momencie może utrzymać zgrzany blok we właściwej pozycji.
