Instalacja ceramicznego komina

Wysokie wymagania dotyczące stabilności temperaturowej i trwałości są nakładane na kanały odprowadzające spaliny. Struktury ceramiczne stały się wartościową alternatywą dla kominów murowanych. Ognioodporne rury ceramiczne są stosowane do kotłów z dowolnym rodzajem paliwa. Wysokie koszty budowy są połączone z długą żywotnością i odpornością na agresywne środowisko. Instalacja ceramicznego komina wymaga zgodności z zasadami bezpieczeństwa i normami technologicznymi, warunki te pozwolą uniknąć pożarów i zapewnić wysoką jakość rozładowania produktów spalania.

Urządzenie

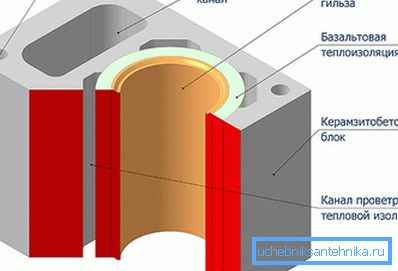

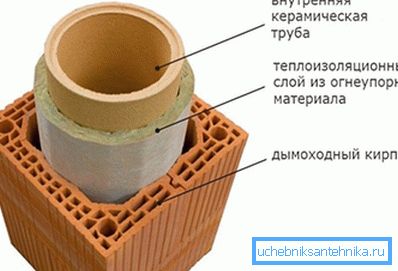

Uniwersalny system kominowy to konstrukcja wielowarstwowa składająca się z wewnętrznej rury ceramicznej i części zewnętrznej wykonanej z lekkich ceramicznych cegieł kominowych lub bloczków betonowych.

Między warstwami izolacji ognioodpornej kładzie się, na przykład wełnę bazaltową. Glina szamotowa, która jest surowcem do produkcji żaroodpornej ceramiki, zapewnia możliwość zainstalowania komina do kotłów z wysoką temperaturą spalin. Materiał ten odpycha wilgoć i jest odporny na działanie produktów spalania.

Konstrukcja kanału dymowego zapewnia wystarczający stopień izolacji, eliminując pojawianie się skroplin na ścianach. Uciekające gazy zatrzymują ciepło w otworze rury, tylko tutaj są chłodzone do wytworzenia wilgoci. Niewielki obszar narażony na skraplanie nie ma znaczącego wpływu na ceramiczny komin. Projekt jest przeznaczony do instalacji zarówno wewnątrz jak i na zewnątrz domu.

Zalety

Zastosowanie naturalnego materiału ogniotrwałego wewnątrz konstrukcji, izolacji i bloczków betonowych na zewnątrz daje szereg korzyści w porównaniu z kominami z cegły i metalu:

1. Poprawiono przeciąg z powodu gładkich ścian ceramicznej rury, która nie ma szorstkości cegieł.
2. Komin wykonany z gliny szamotowej jest lepszy od metalu pod względem odporności na korozję. Ze względu na budowę warstwową kanał powoli się ochładza, a kondensat się nie pojawia. Produkty spalania nie osadzają się na gładkich, glinianych ścianach rury, dlatego nie powstają agresywne roztwory niszczące materiał.
3. Brak sadzy zapewnia bezpieczeństwo użytkowania - kanał dymowy nie zmniejsza średnicy i nie powoduje zapłonu osadów.
4. Uniwersalność - ceramiczny komin nadaje się do kotłów gazowych, stałych i ciekłych jednostek paliwowych, kominków. Konstrukcje wykonane są do użytku z wysokim stopniem ogrzewania i specjalnymi rurami do kotłów niskotemperaturowych.
5. Dobra izolacja termiczna zapewnia szybkie ogrzewanie i małą utratę ciepła, te czynniki zwiększają efektywność systemu grzewczego.
6. Rura sandwiczowa spełnia wymogi bezpieczeństwa pożarowego, jej zewnętrzna rama wykonana z bloczków betonowych nie nagrzewa się i niesie zagrożenia dla drewnianych podłóg podczas przechodzenia przez podłogi mieszkalne i zadaszenia.
7. Długi okres użytkowania, do 30 lat gwarancji.
8. Dostępna jest prosta instalacja modułowego systemu kominowego.

Wybierając rurę ceramiczną, bierze się pod uwagę jej wady: instalacja powinna być wykonywana pionowo bez zwojów, koszt takiego komina jest wyższy niż w przypadku cegły lub metalu, a całkowita waga konstrukcji powoduje dodatkowe obciążenie fundamentu.

Zasady wyboru

Ceramiczna rura kominowa składa się z oddzielnych bloków, które ściśle ze sobą pasują, dzięki czemu nie dochodzi do wycieku dymu. Jego wysokość obliczana jest z góry, zgodnie z obowiązującymi przepisami. Nadmierna długość komina nie poprawia przeciągu, ale tylko tworzy złożone turbulencje aerodynamiczne, które nie przyczyniają się do wydajnej pracy układu wydechowego. Rury rekrutowane zgodnie z zasadami:

• wysokość nad płaskim dachem 50 cm;
• rura położona 1,5 m od grzbietu powinna wznieść się ponad 50 cm;
• w odległości 3 m krawędź komina nie może znajdować się poniżej linii grzbietu;
• w odległości większej niż 3 m od grzbietu, rura musi sięgać osi o 10 stopni od linii jego horyzontu;
• średnica wewnętrznego kanału ceramicznego nie może być mniejsza niż średnica rury oddymiającej;
• wysokość rury od linii kratownicy do zewnętrznej krawędzi jest nie mniejsza niż 5 m.

Komin ceramiczny może być używany do kierowania gazów z kilku urządzeń, ale w dowolnej konfiguracji moduł dolny służy do zbierania kondensatu. Wybrano elementy komina, koncentrując się na typie urządzenia grzewczego: kominek, kocioł lub piec. Wielkość średnicy rury zależy od rodzaju paliwa i mocy kotła. Aby obliczyć wymaganą długość ceramicznego komina, potrzebujesz wysokości sufitu i dachu.

Instalacja komina

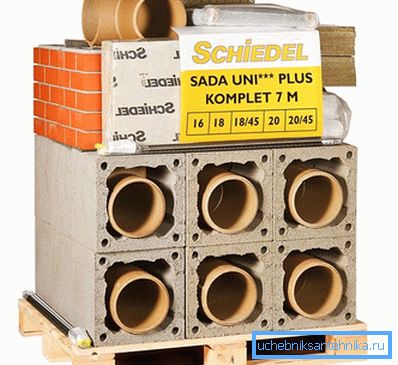

Producenci produkują projekt całkowicie gotowy do montażu, który obejmuje:

• bloki ceramiczne, w tym trójniki do czyszczenia i łączenia z grzejnikiem;
• zbiornik kondensatu;
• rama z bloków z otworami do wzmocnienia;
• izolacja mineralna.

Górna część komina jest chroniona przed opadami specjalnym stożkiem. W dolnej części konstrukcji zainstalowana jest kratka do przepływu powietrza. Wybierając kolejność instalacji modułów i rozmiar rury, należy wziąć pod uwagę, że połączenia poszczególnych odcinków nie powinny spaść na nakładające się nawy.

Znaczna waga komina wymaga ułożenia osobnego fundamentu. Jego wymiary przekraczają średnicę komina o 10 cm w każdym kierunku. Betonowa podstawa musi być płaska, jej pozioma pozycja jest sprawdzana przez poziom. Aby zapewnić płaską płaszczyznę, można ułożyć ceramiczne płytki granitowe. Podstawa rury, zwłaszcza przekraczająca 7-8 m, powinna być ustawiona ściśle na poziomie. Następnie wykonuje się hydroizolację z materiału rolkowego, złożonego w dwóch warstwach. Pierwszy betonowy bloczek kładzie się na fundamencie, pod nim znajduje się zaprawa cementowa.

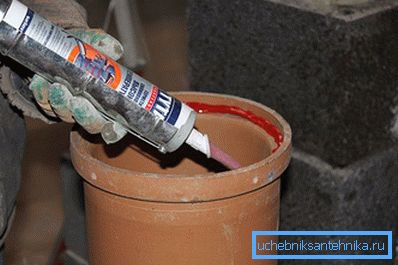

Do połączenia odcinków rury ceramicznej stosuje się specjalny środek uszczelniający. Jest on wytwarzany niezależnie od suchej mieszanki zawartej w zestawie i wody, zachowując stosunek 7: 1. Mieszanie odbywa się w ciepłym pomieszczeniu o temperaturze +20 stopni, konieczne jest użycie kompozycji w ciągu 1-1,5 godziny aż do stwardnienia.

Wskazówka! Zamrożonego roztworu nie można ponownie rozcieńczyć wodą.

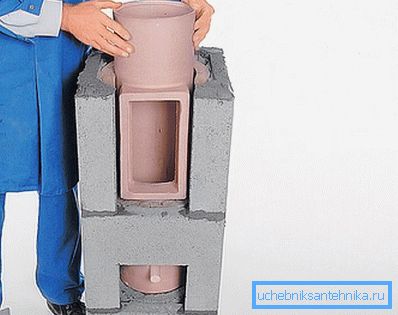

W pierwszym bloku zainstalowany jest zbiornik do odprowadzania skroplin, do którego jest przymocowany odcinek rury z otworem czyszczącym. Ten moduł owinięty jest wełną bazaltową. Każdy kolejny moduł jest wkładany do poprzedniego i uszczelniany za pomocą produkowanego rozwiązania. Nadmiar kompozycji wystającej na powierzchnię rury przeciera się wilgotną gąbką. Poza rurą ceramiczną połączono ramę z betonowych bloków, połączoną zaprawą cementowo-piaskową. W razie potrzeby są to otwory wycięte dla poszczególnych rozmiarów trójników. Prosta część jest wykonana z bloków bez otworów.

Trzeci moduł to trójnik do podłączenia nagrzewnicy. Pokryta specjalną przednią wkładką. Po prostym odcinku zainstalowana jest klapka.

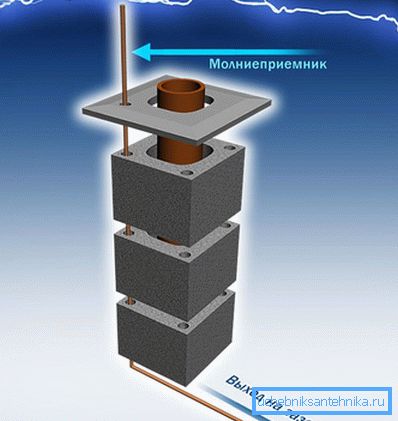

Wskazówka! Przez betonowe sekcje ceramicznego komina można doprowadzić piorunochron.

Podczas instalacji bloków ważne jest, aby obserwować poziomy i pionowy poziom. Aby nadać konstrukcji stabilność i sztywność, wzmocniono ją żelaznymi prętami. Otwory w rogach bloków są wykonane pod metalowym wzmocnieniem, segmenty o długości 1,5 m są w nie wsuwane i wypełniane zaprawą cementową.

Po zainstalowaniu komina trójnik do kontroli zamykany jest drzwiami, aw dolnym urządzeniu zainstalowana jest kratka wentylacyjna. Powietrze przez nie wchodzące przesunie się wewnątrz kanału i obniży temperaturę. Komin ceramiczny jest zainstalowany bez ramy betonowej, ale w tym przypadku rura jest przymocowana zaciskami co metr. Na nieogrzewanym poddaszem jest izolowany warstwą wełny bazaltowej.

Przejścia przez poddasze i poddasze są chronione skrzynką i izolowane wełną bazaltową. Szczególną uwagę przywiązuje się do bezpieczeństwa instalacji ceramicznego komina w drewnianym domu. Jego położenie znajduje się w odległości 25 cm od drewnianej ściany.

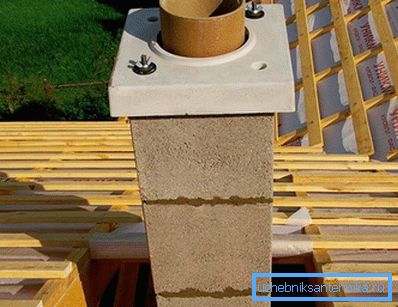

Końcowa część komina znajdująca się na dachu kończy się instalacją pokrywy z betonu i stożka ochronnego z metalu. Zewnętrzne wykończenie komina wykonane jest z płytek lub innego materiału do gustu właścicieli domów.
