Instalacja ścieków - funkcje poprawy domu

02-03-2018
Rury

Komfort w domu jest niemożliwy bez organizowania dostaw ciepłej i zimnej wody, drenażu i stabilnej temperatury o każdej porze roku. Instalacja kanalizacji i zaopatrzenia w wodę to bardzo ważne zadanie, jednak każdy uważny właściciel może sobie z tym poradzić.

vodosnabzhenie-kanalizaciya-i-otoplenie-osnovnye-sostavlyayushhie-komfortnogo-zhilya

Lista dokumentów regulacyjnych

Można wymienić ponad 10 norm, w których, w taki czy inny sposób, wymieniono systemy kanalizacyjne lub organizację zaopatrzenia w wodę.

Ale jeśli planujesz wykonywać całą pracę bez pomocy specjalistów, musisz zwrócić uwagę na następujące dokumenty:

  • SNiP 2.04.01-85 * - zawiera informacje o ściekach, zaopatrzeniu w ciepłą i zimną wodę. Można go uznać za "książkę referencyjną" w projekcie, norma nie zawiera zasad instalacji kanałów, ale ogólne wymagania dla systemu;
  • SNiP 3.05.01-85 - zawiera również informacje przydatne w projektowaniu i instalacji kanalizacji i ogrzewania w mieszkaniu. Podano wymagania dotyczące położenia konwektorów w domu, wymagane nachylenia rurociągów na podejściu do urządzeń grzewczych itp.
  • SNiP 41-01-2003 - przydatne tylko przy projektowaniu ogrzewania, wentylacji w mieszkaniu. Informacje będą bardziej przydatne na etapie projektowania obiegu grzewczego;

Jeśli chodzi o ogólne wymagania dotyczące systemów kanalizacyjnych, zaopatrzenia w wodę i ogrzewania, można je sformułować w następujący sposób:

  • szczelność stawów;
  • minimalna liczba zwojów rurociągu;
  • nachylenie rurociągów (ścieków) powinno być dobrane zgodnie ze średnicą;

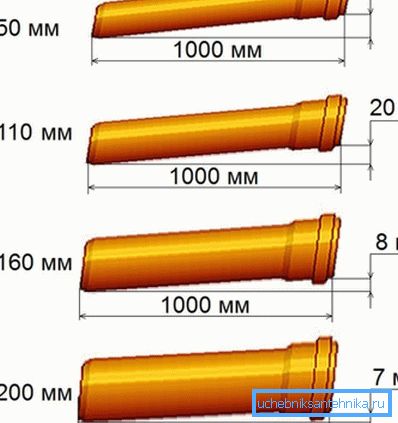

Zalecane wartości nachylenia w zależności od średnicy
  • dobór rur musi uwzględniać charakter przepływu płynu, ponieważ woda jest dostarczana pod ciśnieniem;
  • w przypadku ogrzewania i dostarczania gorącej wody konieczne jest uwzględnienie przedłużonej ekspozycji na wysokie temperatury.

Jaki materiał wybrać

Trwałość i częstotliwość konserwacji systemu drenażowego lub zaopatrzenia w wodę zależą, między innymi, od tego, jak poprawnie dobrano materiał rurociągu.

Rury kanalizacyjne

Instalacja systemów kanalizacyjnych jest znacznie ułatwiona przy użyciu rur z tworzyw sztucznych (PVC lub polipropylen). Rury z polipropylenu są rzadziej wykorzystywane do organizacji drenażu, głównie ze względu na ich większą plastyczność.

Kanalizacja działa w trybie swobodnego przepływu, więc wystarczy określić średnicę w różnych miejscach. Plastikowe rury kanalizacyjne różnią się dodatkowo od średnicy ścianki. Jeśli ładunek jest niewielki (obciążenie na domowych rurociągach ściekowych jest prawie zerowe), można zatrzymać się przy grubości ściany 3,2 mm.

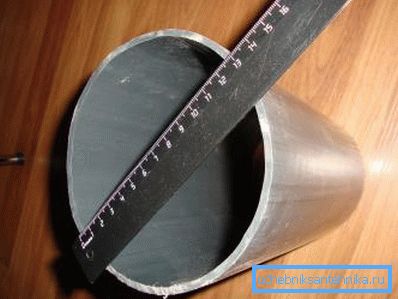

W przypadku ścieków odpowiednia jest grubość ścianki 3,2 mm.

Ale dla instalacji wodno-kanalizacyjnych wszystko zależy od głębokości rurociągu. Jeśli jest ona umieszczona w pudełku ochronnym, grubość może być również określona jako minimalna. W przeciwnym razie lepiej jest wybrać rury o grubszej ściance, chociaż ich koszt jest nieco wyższy. Podstawowe zasady instalowania kanalizacji z tworzyw sztucznych podano poniżej.

Rury do zaopatrzenia w wodę i ogrzewania

Najostrzejsze wymagania są zgłaszane do systemu ogrzewania i ciepłej wody. W końcu materiał rury musi zapewniać szczelność przy dłuższej ekspozycji na wysoką temperaturę (temperatura chłodziwa osiąga 95 ° C) i ciśnienie.

Zwróć uwagę! Rurociąg polipropylenowy charakteryzuje się wysoką plastycznością w porównaniu do rur kanalizacyjnych z PVC. Dlatego sztywne mocowanie jest zabronione, w przeciwnym razie rurociąg może ulec deformacji po dostarczeniu gorącej wody.

I tutaj przewaga rurociągu polipropylenowego. To rury z tego materiału służą do dostarczania wody (zimnej i gorącej), a także do doprowadzania chłodziwa do chłodnicy.

Możliwe jest ustalenie, czy rurociąg nadaje się do ręcznego montażu instalacji wodociągowej.

W zależności od oznaczenia rur można zastosować:

  • do zimnej wody - Numer PN oznacza maksymalne ciśnienie robocze (w tym przypadku 1 MPa lub 10,2 kg / cm2). Temperatura wody nie powinna przekraczać 20 ° C;
  • do dostarczania zarówno zimnej jak i ciepłej wody - PN Maksymalna temperatura wody nie powinna przekraczać 60 ° C. Używany rzadko, cena jest nieco wyższa niż PN10;
  • do dostarczania ciepłej i zimnej wody - PN20 (ciśnienie do 20,1 kg / cm2), górna granica temperatury cieczy wynosi 80? Oczywiście, nikt nie zadaje sobie trudu używania takich rur do dostarczania zimnej wody;
  • do dostarczania chłodziwa do grzejników, takie rury są wzmocnione folią aluminiową. Dopuszczalne ciśnienie - 25,49 kg / cm2, a temperatura wody może osiągnąć 95 ° C.

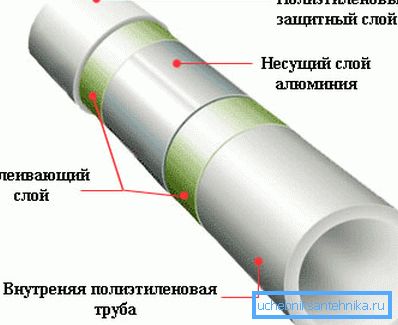

Rura polipropylenowa wzmocniona folią aluminiową

Technologia montażu

Projektowanie systemów zaopatrzenia w wodę, kanalizacji i ogrzewania to zagadnienia wzajemnie powiązane, dlatego wskazane jest zakończenie projektu przed rozpoczęciem pracy. Umożliwi to ułożenie rurociągu wzdłuż optymalnej "trasy" i uniknięcie niepożądanych skrzyżowań. Instalacja systemów zaopatrzenia w wodę do ogrzewania ścieków rozpoczyna się dopiero po opracowaniu planu.

Najlepsze można nazwać projektowaniem w specjalistycznych programach. Rurociąg do dostarczania ciepłej i zimnej wody jest malowany na niebiesko i czerwono odpowiednio, wygodnie jest zoptymalizować trasę.

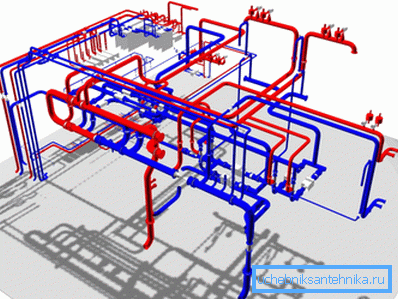

Podczas projektowania programów specjalnych schemat jest bardzo wizualny.

Ręcznie zaplanuj wygodniej na papierze milimetrowym.

Instrukcje planowania są następujące:

  • po pierwsze, skala pokazuje układ podłogi (domu);
  • określa pozycję instalacji hydraulicznych i grzejników;
  • po tym, na plan, urządzenia hydrauliczne muszą być podłączone rurociągiem do pionu (do odprowadzania ścieków);
  • także muszą przynieść zimną i gorącą wodę.

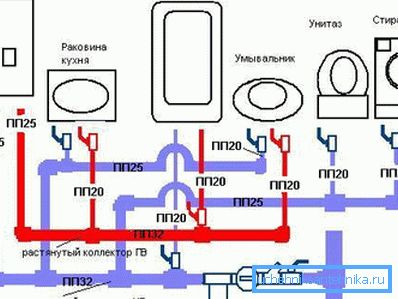

Schemat okablowania domu

Taki plan pozwoli dokładnie obliczyć wymaganą liczbę rur i kształtek.

Procedura instalacji ścieków

Kanalizacja podzielona jest na 2 podsystemy - wewnętrzny i zewnętrzny (dotyczy tylko domów prywatnych).

Ogólnie rzecz biorąc, instalacja ścieków z tworzyw sztucznych odbywa się w następującej kolejności:

  • w przypadku niezależnego kanalizacji najpierw zakłada się szambo;
  • następnie ze szamba rury układane są w wykopie do fundamentu domu, pożądane jest zainstalowanie studzienek kontrolnych w miejscu skrętu rurociągu;

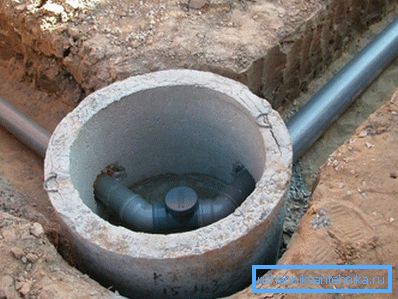

Na zdjęciu - zewnętrzny właz kanalizacyjny.
  • po tym rozpoczyna się instalacja wewnętrznego rurociągu;
  • w betonowych ścianach i stropach otwory są przygotowywane wcześniej, a instalacja kanalizacji wewnątrz zaczyna się od instalacji pionu i jego podłączenia do wylotu;
  • po tym pozostaje jedynie wykonanie przewodów podłogowych i podłączenie urządzeń sanitarnych do systemu odwadniającego.

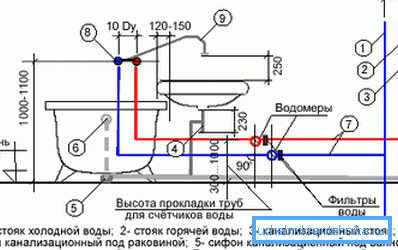

Schemat połączeń hydraulicznych

Instalacja systemów hydraulicznych

Jeśli chodzi o źródło wody, może to być scentralizowany system zaopatrzenia w wodę lub jakiekolwiek naturalne źródło, na przykład zbiornik lub studnia. Oczywiście w drugim przypadku sytuacja będzie skomplikowana, ponieważ woda będzie musiała zostać podniesiona do pożądanej wysokości i zapewnić pewną rezerwę w przypadku awarii zasilania.

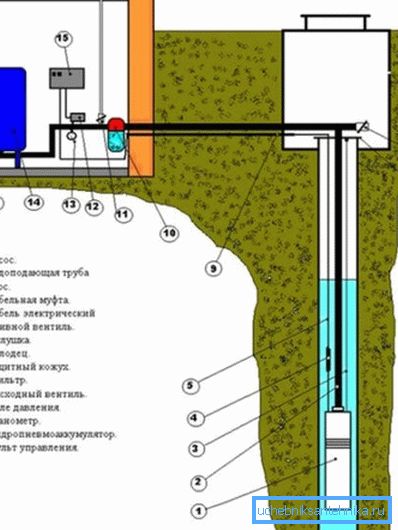

Schemat zaopatrzenia w wodę ze studni do domu

Organizując system zaopatrzenia w wodę w mieszkaniu miejskim, wszystko jest o wiele prostsze, wystarczy połączyć niezbędne instalacje hydrauliczne z pionem. Instalacja systemów wodociągowych i kanalizacyjnych nie jest bardzo różna, główne subtelności technologii leżą bardziej w prawidłowym połączeniu rur polipropylenowych.

Jeżeli rury metalowe i PVC są najczęściej łączone metodą dzwonową i uszczelniane za pomocą wodoodpornego szczeliwa, to w przypadku rur polipropylenowych to nie wystarczy. Aby uzyskać wymaganą szczelność, stosuje się technologię spawania, a końce rur pod działaniem wysokiej temperatury miękną i stają się jednoczęściowe po połączeniu.

Prawidłowe połączenie rur z polipropylenu

Zwróć uwagę! Podczas układania zewnętrznej części źródła wody szczególnie ważne jest uwzględnienie głębokości wnikania mrozu. Lepiej jest spędzić czas i dodatkowo ogrzać fajkę, niż wyeliminować podmuch zimą.

Instalacja systemu grzewczego

Instalacja kanalizacji ściekowej - klucz do komfortowego życia w domu. Ale to ogrzewanie odgrywa kluczową rolę w tworzeniu mikroklimatu.

Ten element majsterkowania można uznać za najtrudniejszy i czasochłonny, a na etapie planowania mogą pojawić się trudności. Konieczne jest określenie wymaganej mocy obwodu, biorąc pod uwagę rodzaj chłodziwa, jego temperaturę, liczbę pięter i wielkość pomieszczenia. Już na podstawie tych obliczeń wybrana jest odpowiednia pompa, zbiornik wyrównawczy.

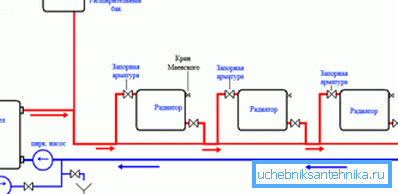

Schemat przedstawia główne elementy obiegu grzewczego

Rurociąg musi wytrzymywać stałe wystarczająco wysokie ciśnienie i temperaturę rzędu 90-95 ° C. Jeśli, na przykład, w systemie odwadniającym, wystarczy po prostu połączyć rury, a następnie w obiegu grzewczym należy stale monitorować ciśnienie (co oznacza, że ​​potrzebny jest manometr) i być w stanie rozładować nadmiar wody (zbiornik wyrównawczy).

Kolejną różnicę można nazwać ruchem płynu chłodzącego. Jeśli system kanalizacyjny po prostu zrzuca do szamba, a system hydrauliczny dostarcza wodę do konsumenta, w systemie grzewczym chłodziwo krąży wokół obwodu. Oznacza to, że gorąca ciecz jest dostarczana do chłodnicy, a zimna ciecz jest odprowadzana.

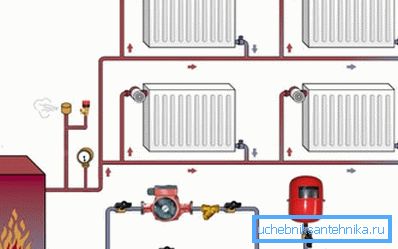

Diagram pokazuje cyrkulację wody w obiegu grzewczym

Podsumowując

Instalacja ścieków, a także zaopatrzenie w wodę i ogrzewanie - jest niezbędna w każdym domu. Systemy te są projektowane i instalowane jednocześnie, zapewniając komfort w każdych warunkach pogodowych. Ważne jest, aby nawet początkujący konstruktor był w stanie poradzić sobie z tym zadaniem.

Film w tym artykule koncentruje się na wszystkich systemach wymienionych w tym artykule.
