Izolacja ppu dla rur w celu zmniejszenia strat ciepła w

28-04-2018
Rury

Niektóre systemy komunikacyjne wymagają maksymalnej retencji ciepła, dlatego innowacyjne innowacje są cały czas rozwijane. Jedną z opcji jest produkcja rur w izolacji piankowej. Takie produkty mogą zmniejszyć straty ciepła o około 40 procent, a także służyć przez długi czas.

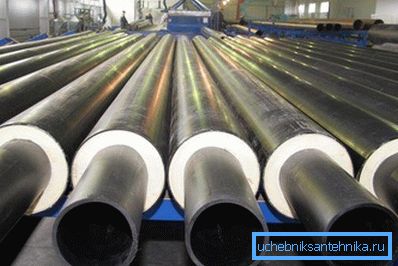

Na zdjęciu produkty z izolacją.

Uwzględnianie materiału powłoki

Produkt jest oparty na piance poliuretanowej należącej do kategorii wypełnianych gazem tworzyw sztucznych, które powstają w wyniku spieniania, a następnie zestalania ciekłej kompozycji. Faza gazowa stanowi około 98 procent całkowitej objętości materiału, dlatego charakterystyka izolacji termicznej jest wysoka. Poniżej znajduje się tabela porównawcza z innymi analogami.

Materiał Żywotność w latach Gęstość w kg / m3 Współczynnik przewodzenia ciepła Zakres temperatury
Twardy PU 30 35-200 0,019-0,035 -80- + 180
Styropian 15 15-35 0,043-0,064 -80- + 80
Wełna mineralna 5-10 15-150 0,052-0,058 -40- + 300
Pianobeton 10 250-400 0,145-0,160 -30- + 120

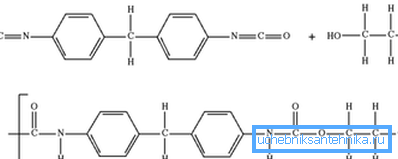

Wzór chemiczny głównego składnika to poliuretan.

Uwaga! Z powyższej tabeli wynika, że ​​wykorzystanie materiału stwarza możliwość zwiększenia do pewnego stopnia użytecznej objętości wytwarzanych produktów.

Główna lista zalet

  • Podczas stosowania rur stalowych w izolacji z pianki PU, czas instalacji podczas układania komunikacji jest zauważalnie ograniczony, ponieważ nie ma potrzeby instalowania puszek po rurach.
  • Dzięki powłoce termoizolacyjnej elementy stają się odporne na wpływy otoczenia.. Ich żywotność znacznie wzrosła (do 30 lat).
  • Rozsądna cena umożliwia stosowanie produktów z izolacją termiczną w różnych gałęziach konstrukcji., Co więcej, wydana kwota jest opłacana nie tylko długim okresem użytkowania, ale także z brakiem dodatkowej pracy.
  • Rurociągi z taką powłoką są w stanie utrzymać ciepło w systemie, dzięki czemu koszty energii na ogrzewanie wewnętrznego środowiska są znacznie zmniejszone.

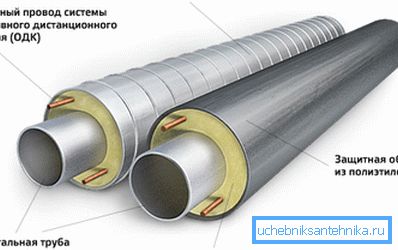

Wizualna struktura produktów.

Proces produkcyjny

Wykonuje się rury w izolacji PPU zgodnie z GOST 30732-2006, gdzie przedstawiono podstawowe wymagania dotyczące produkcji. Po pierwsze, wyroby stalowe są szkolone w celu poprawy przyczepności. Są one umieszczane w komorze grzewczej, po czym wchodzą do jednostki do śrutowania.

W tym miejscu odbywa się czyszczenie specjalnymi pędzlami. Zabieg ten pozwala zwiększyć zdolność do przylegania do elementów osłony termoizolacyjnej. Następnie wykonuje się montaż, w którym rura jest umieszczona wewnątrz izolacji i zamocowana. Wzdłuż krawędzi pozostawia się gołe końce, aby móc przeprowadzić spawanie.

Zgromadzenie

Zazwyczaj rury z izolacją z pianki PU służą do układania głównego ogrzewania w różnych budynkach w celu ogrzania lub dostarczenia ciepłej wody. Jednak w niektórych przypadkach elementy są wykorzystywane przez indywidualnych programistów, którzy ogrzewają dodatkowe budynki w strefie podmiejskiej i tym podobne. Dlatego warto rozważyć proces instalacji.

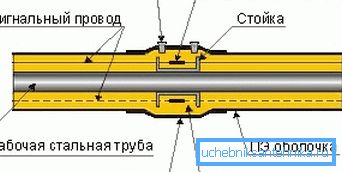

Schemat połączeń elementów.

Przepisy ogólne

  • Izolacja połączeń rozpoczyna się po przeprowadzeniu badań nieniszczących metod zgrzewania. Jako alternatywną metodę można wykonać testy hydrauliczne.
  • Izolację rur z pianki poliuretanowej na złączach należy wykonywać w temperaturach powyżej -15 stopni. W przypadku opadów atmosferycznych wolno wykonywać prace tylko pod specjalnym schronieniem, aby zapobiec przenikaniu wilgoci.
  • Podczas budowy głównego ogrzewania z obecnością systemu zdalnego sterowania dla stanu płaszcza, obowiązkowe jest wzięcie pod uwagę wyspecjalizowanej instrukcji podłączania przewodów.
  • W przypadku elementów o średnicy większej niż 273 mm, termiczny skurcz połączeń jest wykonywany za pomocą dwóch palników gazowych jednocześnie.

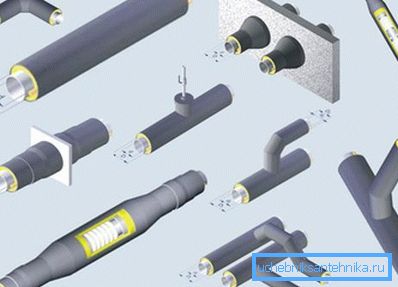

Kształtowane części do stylizacji.

Główne prace

Aby wykonać instalację samodzielnie, musisz mieć pewną wiedzę w zakresie spawania rur stalowych. Jeśli chodzi o inne operacje, są one dość proste.

W celu zapoznania się z poniższą procedurą należy postępować, aby połączyć elementy i uszczelnić połączenia.

  1. Bezpośrednio przed spawaniem instalowane jest sprzęgło. Folia ochronna nie jest usuwana, dopóki nie rozpocznie się proces zamykania stawów. Trwa spawanie kołowe.

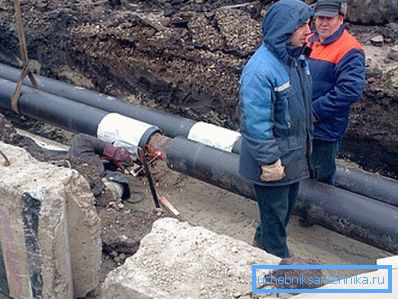

Pokazano proces spawania.
  1. Końce izolacji, jak również powierzchnia pod złączem są dokładnie oczyszczone z brudu. Stalowa rura jest szczotkowana dla metalu, aby wyeliminować całkowicie luźną warstwę rdzy.
  2. Warstwa ochronna jest usuwana w przybliżeniu 15-20 mm, po czym instalowane są przewody sygnałowe, co umożliwia sterowanie na odległość. Wykonano pomiary kontrolne.
  3. Warstwę polietylenową odtłuszcza się za pomocą rozpuszczalnika. Część od końca obrabia się przez 15-20 cm, po czym szlifuje się papierem ściernym i ponownie smaruje środkiem odtłuszczającym.
  4. Za pomocą taśmy mierniczej i ołówka oznaczono krawędzie łącznika. Jest to konieczne do wykonania centrowania. Podczas rysowania oznaczenia nie można zastosować kredy.
  5. Sprzęgło jest rozpakowywane w określony sposób. Jego zewnętrzna część powinna znajdować się na powłoce polietylenowej elementu. Ruch nastąpi na wewnętrznej powierzchni.
  6. W górnej części łącznika wywiercony jest otwór o średnicy 25 mm, a odległość od krawędzi powinna wynosić 150 mm. Powierzchnie po obu stronach są ogrzewane palnikiem.
  7. Na ogrzewanej podstawie wokół obwodu znajduje się taśma mastyksu. Około 10-15 mm odsuwa się od patelni. Nakładanie się paska nie powinno być mniejsze niż centymetr.
  8. Sprzęgło delikatnie przesuwa się na złącze zgodnie z oznaczeniem. Krawędzie elementu są osadzone za pomocą miękkiego płomienia palnika propanowego.
  9. Złącze jest izolowane, do którego wlewana jest specjalnie przygotowana mieszanina. Na ostatnim etapie zainstalowana jest zaślepka polietylenowa.

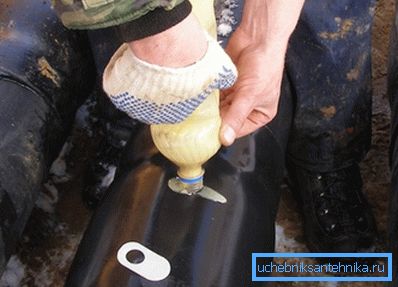

Proces wlewania mieszaniny do wnętrza.

Uwaga! Kontrola szczelności przed wylaniem kompozycji odbywa się poprzez dociskanie rur, przy użyciu specjalnego urządzenia powietrze pompuje się pod określonym ciśnieniem.

Ostatnia część

Po przestudiowaniu powyższych informacji można zrozumieć, że rura w izolacji z pianki PU jest idealnym rozwiązaniem do układania tras termicznych, które wymagają doskonałej ochrony przed zimnem i innymi wpływami. Bardziej szczegółowe informacje na temat nowoczesnych produktów z wykończoną izolacją i prac instalacyjnych przedstawiono w wideo w tym artykule, aby początkujący mistrzowie mogli w pełni zrozumieć proces instalacji.
