Jak dostać rurę przez ścianę

Wiadomo, że niezawodność działania dowolnego urządzenia grzewczego w prywatnym domu w dużej mierze zależy od tego, jak dobrze jest w nim zainstalowany układ wydechowy gazu. Zgodnie z obecnym SNiP, tworzenie kanału dymowego w budowanym domu odbywa się równocześnie z budową jego głównych struktur. Jednakże, instalując układ wydechowy gazu w już zbudowanym budynku, będziesz musiał zbudować kanał komina bezpośrednio przez jego ściany.

Dlatego przed rozpoczęciem prac związanych z ułożeniem kanału dymowego w gotowej konstrukcji należy dokładnie zapoznać się z tym, jak przeciągnąć rurę przez ścianę domu. Nasz artykuł poświęcony jest rozwiązaniu tego ważnego problemu, w którym postaramy się powiedzieć jak najwięcej o specyfice wdrożenia odpowiednich procedur.

Przede wszystkim należy zwrócić uwagę na znaczenie związane z kanałami odprowadzania produktów spalania z nowoczesnych systemów grzewczych.

Wskazówka! Potrzebę niezawodnego kanału wylotowego do spalania odpadów wyjaśnia nie tylko konieczność stworzenia warunków dla sprawnego działania systemu grzewczego, ale także dbanie o zdrowie ludzi mieszkających w domu.

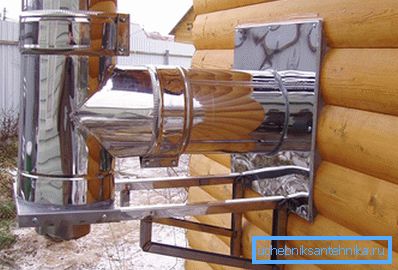

Funkcje konstrukcyjne

Podczas instalacji systemu oddymiania, ułożonego przez ścianę domu, muszą być spełnione następujące warunki:

1. Przede wszystkim należy pamiętać, że trasa układania kanału kominowego powinna znajdować się w wystarczającej odległości od innych urządzeń domowych.
2. W pobliżu miejsca instalacji przez ścianę w kanale kominowym nie powinno być żadnych ostrych naroży, które są przyczyną powstawania tzw. "Wirów" przepływu. Niepożądaną konsekwencją tego zjawiska może być gwałtowne zapychanie się komina sadzą.
3. W miejscach, w których rura przechodzi przez ścianę, należy ją solidnie zabezpieczyć specjalną obudową lub gipsować z wysoką jakością. Ostatnią metodą ochrony jest użycie materiału izolacyjnego tego lub innego rodzaju.
4. Uchwyty kominowe po obu stronach ściany należy montować w odstępach nie większych niż 60 mm.

Jeśli weźmiesz pod uwagę wszystkie powyższe wymagania, nie powinieneś mieć problemów z przestrzeganiem przepisów budowlanych regulujących pracę tej klasy, a także z niezawodnością całego systemu jako całości.

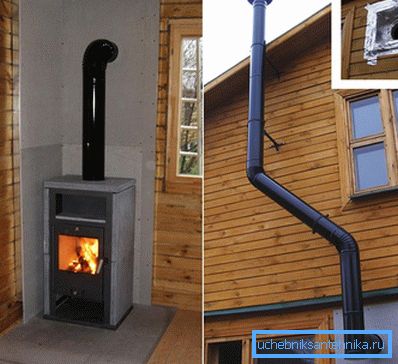

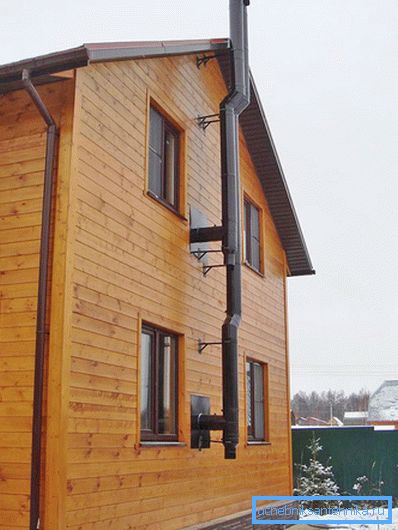

Procedura instalacji

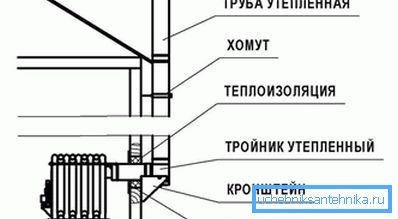

Instalacja kanału spalinowego, prowadzona w kierunku od urządzenia grzewczego w kierunku rury wydechowej, rozpoczyna się od oznaczenia trasy jego instalacji wewnętrznej, a także wyboru miejsca wyjścia poza pomieszczenia. Zgodnie z tym oznaczeniem w ścianie przygotowuje się otwór o wymaganej średnicy, odpowiadający wymiarom dyszy, która ma zostać zamontowana.

Wskazówka! W takim przypadku, jeżeli zachodzi potrzeba izolacji przewodu ułożonego przez ścianę, otwór powinien być wykonany z niewielkim marginesem.

Rura odgałęziona ułożona do ściany jest bezpiecznie przymocowana za pomocą specjalnych wsporników, po czym jest wkładana do otworu przelotowego i wyłożona wybranym przez ciebie materiałem izolacyjnym (np. Wełną mineralną z folii). Przy pionowym montażu wewnętrznego kanału spalinowego często zachodzi potrzeba ostrej zmiany kierunku uszczelki (pod kątem 90 stopni). W tej sytuacji będziesz potrzebował specjalnej koszulki z kubkiem czyszczącym, zainstalowanej w pewnej odległości od ściany i zapewniającej dostęp do audytu kanału (w celu oczyszczenia go z nagromadzonej sadzy).

Po usunięciu rury przez ścianę, jest ona zbudowana do długości wystarczającej do utworzenia wierzchołka, górującego nad dachem. Aby gwałtownie zmienić kierunek zewnętrznej uszczelki, stosowana jest inna trójnik, który pełni rolę elementu przejściowego.

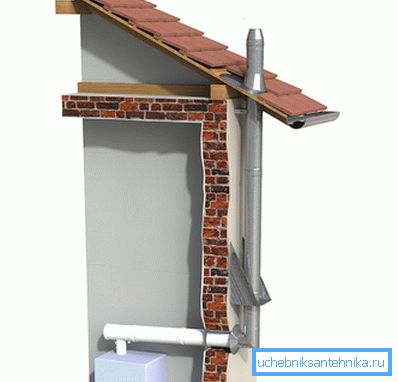

Zewnętrzna rozpiętość rury odpływowej jest przymocowana do powierzchni ściany za pomocą specjalnych mocowań umieszczonych co dwa do trzech metrów.

Wskazówka! Okablowanie komina przez ścianę budynku z bali wymaga obowiązkowej izolacji odcinka rury materiałem niepalnym, najczęściej używanym azbestem lub cegłą.

Oczywiste jest, że warunek ten wiąże się z obowiązkowym przestrzeganiem wymogów bezpieczeństwa w zakresie ochrony przeciwpożarowej obiektu. Z drugiej strony niezawodna izolacja kanału dymowego pozwoli znacząco wydłużyć żywotność całego systemu spalinowego jako całości.

Kanał spalinowy jest prowadzony przez ścianę drewnianego budynku za pomocą specjalnych konstrukcji rur korbowych wyposażonych w tak zwane "bramy", które służą jako elementy do regulacji ciągu w rurze. W celu przymocowania komina do ściany zastosowano metalowe wsporniki, montowane w regularnych odstępach nieprzekraczających 1 metra.

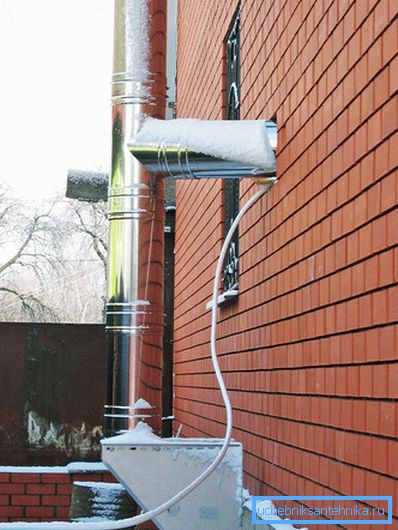

Wskazówki

Gwarancją wysokiej jakości prac instalacyjnych może być uwzględnianie opinii ekspertów, biorąc pod uwagę następujące zalecenia:

1. Przed przystąpieniem do instalacji układu wydechowego produktów spalania, należy określić moc urządzeń grzewczych i wybrać średnicę kanału, która odpowiada temu wskaźnikowi.
2. Wybór całkowitej długości kanału dymu (w tym punktu jego wyprowadzenia przez ścianę) powinien być dokonany biorąc pod uwagę uzyskanie optymalnego poziomu ciągu, bez którego nie jest możliwe skuteczne działanie zamontowanego sprzętu.
3. Jednocześnie należy mieć świadomość, że przy zwiększonym poziomie trakcji działanie urządzenia traci swoją skuteczność, ponieważ w tym przypadku ciepło będzie usuwane z domu z silnym strumieniem gazu.

Aby uniknąć takich strat, eksperci doradzają wykonanie wszystkich prac w pełnej zgodności z obowiązującymi przepisami. Ponadto przy podłączaniu komina do urządzenia grzewczego należy stosować standardowe elementy przejściowe (kolana lub trójniki).

Wszyscy, którzy instalują system dla wyczerpujących produktów spalania w już przebudowanym domu, powinni pamiętać, że taki projekt można zrealizować na dwa różne sposoby:

• W pierwszym przypadku stosuje się specjalną jednostkę teleskopową, która zapewnia szczelność okablowania komina przez ścianę, do której dodatkowo wkładane są rury o większej średnicy z zamontowanymi na krawędziach płytami ochronnymi.
• Zgodnie z drugim sposobem przestrzeń między ścianą a kominem jest uszczelniona wełną mineralną, wykorzystywaną równocześnie jako grzałka.

Metoda umieszczania komina przez ścianę jest uważana za najbardziej naturalny i stosunkowo niedrogi sposób aranżacji go w całkowicie przebudowanym domu. Oszczędza to wykonawcę przed dodatkowymi trudnościami związanymi z koniecznością przygotowania trasy, która w przeciwnym razie musiałaby przejść przez dach i nakładanie się podpodłogowych. Ponadto zastosowanie tej techniki pozwoli znacznie skrócić czas całego zestawu prac instalacyjnych.
