Jak i co sprawia, że lutowanie rur z polipropylenu

09-01-2018

Rury

Dzięki zastosowaniu nowych materiałów do produkcji domowych rur wodociągowych proces ich instalacji stał się znacznie prostszy. Dzięki temu rurociągi wodne z polipropylenu zyskują coraz większą popularność, pewnie wypierając stal i żeliwo. Artykuł poświęcony będzie sposobom lutowania rur polipropylenowych własnymi rękami.

Mając wiedzę na temat technologii ich połączenia, wymagań dotyczących instalacji, a także posiadania niezbędnego zestawu narzędzi i części, możliwe jest samodzielne zainstalowanie sieci wodociągowej lub kanalizacyjnej w domu lub mieszkaniu. Porozmawiamy o tym poniżej.

Materiały i narzędzia

Jakość użytych części i narzędzi zależy od czasu trwania bezproblemowej pracy systemu rur z polipropylenu (PP). Wybór rur i kształtek musi być dokonywany z uwzględnieniem rodzaju wody (zimnej lub gorącej). W przypadku rur wyprodukowanych PP ma teraz następującą klasyfikację:

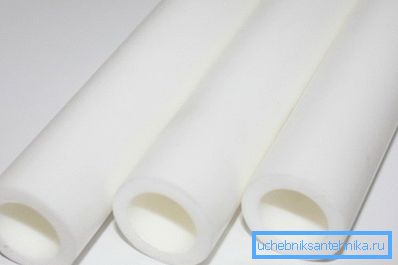

PN-10	Stosować tylko do dostarczania zimnej wody. Dopuszczalny zakres temperatur pracy od 0 do 40 ° С. Cena produktów jest najtańsza.
PN-20	Używany do zimnej wody i gorącej wody. Ściany rury są wzmocnione włóknem szklanym.
PN-25	Używany do instalacji systemów grzewczych. Utrzymać temperaturę chłodziwa do + 95 ° C (niektóre modyfikacje są odporne na krótkotrwałe wystawienie na działanie + 110 ° C).

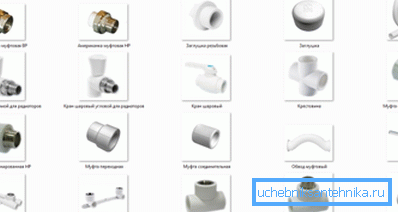

Aby zapewnić połączenia i widły systemu hydraulicznego, należy użyć specjalnych części:

kąty o kącie obrotu rury przy 90 ° i 45 °. Jeżeli konieczne jest zainstalowanie na obrotowym obrocie gwintowanego łącznika, należy wziąć odpowiednie komponenty z gwintem wewnętrznym lub zewnętrznym;
sprzęgło służy do łączenia ze sobą końców rur. Są proste (dla rur o tej samej średnicy) i przejściowe;
trójniki i krzyże - do łączenia odpowiednio trzech i czterech rur o tej samej lub różnej średnicy;

zatrzymać zawory - Dźwigi różnych typów;
gwintowane łączniki końcowe;
wyposażenie - do podłączenia elastycznego węża;
stubs - do uszczelniania końców rur.

Wskazówka: pamiętaj, że każda z części ma określony cel i może być użyta do budowy rurociągu razem z innymi, w zależności od potrzeb.

Połączenie PP z innymi elementami i między nimi następuje poprzez spawanie.

Do ukończenia tego procesu potrzebne są następujące narzędzia:

urządzenie spawalnicze. Modele ręczne, półautomatyczne i automatyczne są używane do spawania rur różnych typów i średnic. Aby wykonać niewielkie prace przy łączeniu rur o małej średnicy, całkiem odpowiednie jest ręczne urządzenie do zgrzewania z zestawem dysz;

specjalne nożyczki - do przycinania rur do pożądanej wielkości;
do montażu P-20 i P-25 (wzmocnione) potrzebne będzie specjalne narzędzie do przygotowania końcówek. Usuwa warstwę wzmacniającą z powierzchni rury lutowniczej.

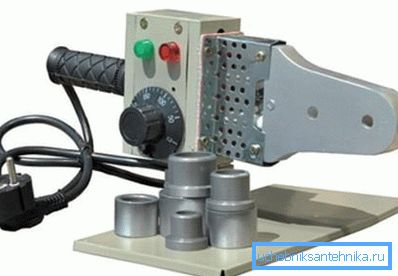

Lutownica

Na podstawie materiału i średnicy rury dobiera się odpowiednią aparaturę.

Obecnie występują następujące typy:

instrukcja obsługi z elementem grzewczym w postaci metalowego dysku z nagrzewnicą. Powierzchnia jest pokryta teflonem, aby zapobiec przyklejaniu się plastiku podczas ogrzewania;
ręczne urządzenie zgrzewające z elementami sprzęgającymi, przeznaczone do spawania w gniazdach rur. Jest to najpopularniejsza lutownica do łączenia rur PP;

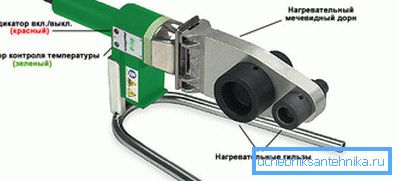

Co to jest ręczna lutownica do rur wykonanych z polipropylenu

Zgrzewarki do zgrzewania doczołowego - są dość skomplikowanymi kompleksami do przygotowania i łączenia rur z tworzyw sztucznych o dużej średnicy. Używane są głównie do instalacji długich rurociągów na skalę przemysłową.

Do lutowania rur o małej średnicy stosuje się lutownice z elementami grzewczymi i specjalne dysze w celu zapewnienia równomiernego nagrzewania się rur PP na styku.

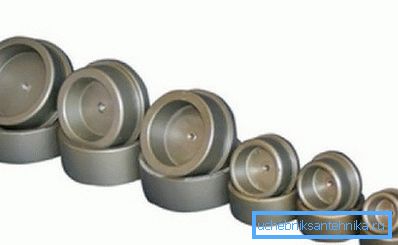

Groty lutownicze

Dysze do lutownicy muszą spełniać następujące wymagania techniczne:

wysoka wytrzymałość mechaniczna;
wysoka przewodność cieplna;
nie zmieniaj ich wymiarów liniowych w zakresie temperatur roboczych.

Prawie wszystkie urządzenia spawalnicze umożliwiają jednoczesną instalację wielu dysz. Przyspiesza to prace instalacyjne - nie trzeba czekać na ochłodzenie lutownicy, aby wymienić dyszę.

Produkt składa się z dwóch elementów - zewnętrznej powierzchni (rękawa) i wewnętrznego grzania (trzpienia) powierzchni rury PP.

Materiał do produkcji może być dowolnym stopem metalu, który spełnia powyższe wymagania. Aby uniknąć przyklejania się nagrzanego plastiku do powierzchni dyszy, pokryty jest teflonem.

Wskazówka: pamiętaj, że rozmiary dysz są indywidualne dla rur o różnych średnicach.

Prace przygotowawcze

Przed przystąpieniem do spawania rur należy wykonać prace mające na celu zapewnienie zgodności z technologią lutowania:

przed lutowaniem pomieszczenie jest wentylowane, a kurz usuwany. Materiały sypkie są usuwane z obszaru spawania, ponieważ mogą osadzać się na ogrzewanych powierzchniach rur, co prowadzi do pogorszenia jakości szwu. Temperatura w pomieszczeniu powinna być w zakresie od 18 ° C do 30 ° C. Konieczne jest również zapewnienie wentylacji wymuszonej;
Wstępnie skompilowany schemat rurociągów wskazujący długości odcinków rur i zestaw wszystkich komponentów. Dla wszystkich elementów łączących wskazana jest głębokość lutowania, co należy wziąć pod uwagę podczas oznaczania, dlatego głębokość spawanej części jest dodawana do wymiaru liniowego;
do pracy będziesz potrzebował taśmy mierniczej, linijki, kąta i czystych szmat;
Wymagane przystawki są montowane na urządzeniu spawalniczym, a dopiero potem podłączane do sieci energetycznej.

Po tych czynnościach możesz przejść bezpośrednio do instalacji.

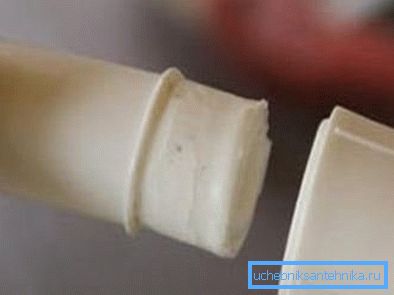

Rozproszona metoda zgrzewania rurociągu PP

Technologia spawania

Instrukcja lutowania rur polipropylenowych opiera się na metodzie łączenia części rur ze sobą podczas ogrzewania. Obecnie stosuje się kilka metod spawania, w tym dyfuzję i kształt kielicha. Należy wybrać jedną z metod dla konkretnych prac.

Rozproszeni

Metoda opiera się na przeciwdziałaniu penetracji materiałów dwóch elementów łączonych podczas ogrzewania. Jest to spowodowane dyfuzją, że stałe połączenie rur PP występuje na poziomie molekularnym.

Wskazówka: ta metoda jest odpowiednia do spawania elementów tylko z jednorodnych materiałów.

Przeprowadza się go za pomocą różnych typów urządzeń spawalniczych. Głównym zadaniem jest zapewnienie, że temperatura lutowania rur polipropylenowych osiągnie + 260 ° С.

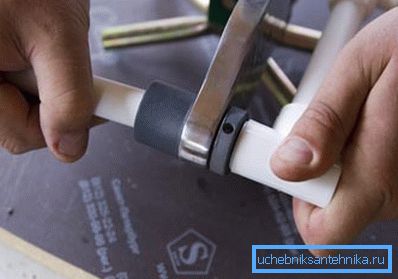

Trąbka

Proces opiera się na wykorzystaniu urządzeń spawalniczych z dyszami.

Ogrzewanie i podłączanie elementów rurociągu odbywa się etapami:

Przygotowanie	Rura jest przycinana do określonego rozmiaru. Jeśli jest wzmocniony, konieczne jest zdzieranie końcówek spawalniczych. Cięcie rury musi być ściśle pod kątem 90 °, aby zapewnić maksymalną płaszczyznę styku podczas spawania. Na powierzchni znakowania rur jest stosowane, odpowiednio do głębokości spawania.

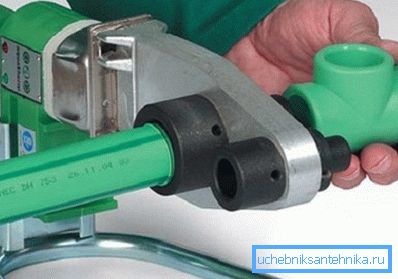

Spawanie	W tym samym czasie spawane elementy rurociągu są wkładane do trzpienia i tulei. Znajdują się one tutaj przez pewien czas do nagrzania (czas ekspozycji zależy od charakterystyki materiału rury, jej średnicy i mocy lutownicy), a następnie podgrzewane końce są ze sobą połączone.
Schładzanie	Pozostawić czas na schłodzenie konstrukcji bez wywierania na nią mechanicznego wpływu, ponieważ może to przeszkadzać w procesie łączenia ogrzewanych części rurociągu.

Wniosek

Nowe materiały dają rzemieślnikom w domu możliwość samodzielnego wytwarzania systemów hydraulicznych i grzewczych przy użyciu minimalnego zestawu narzędzi. W naszym przypadku była to lutownica do pracy z rurami PP, dzięki której z pewną wprawą można zapomnieć o pracownikach.

Artykuł dotyczył tego, czym jest i jak go używać. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
