Jak lutować rury miedziane: wysokiej jakości technologia

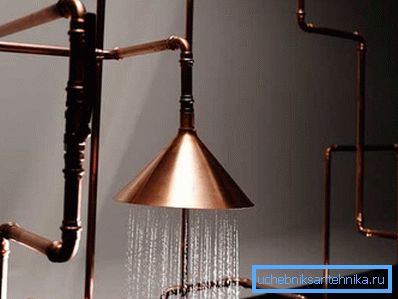

Pomimo popularności nowoczesnych rur z tworzyw sztucznych, miedź nie rezygnuje ze swoich pozycji. Właściwości fizyczne i chemiczne tego materiału, wszechstronność i trwałość sprawiają, że jest on odpowiedni w każdym pomieszczeniu, a ciepły kolor ożywi każde standardowe pomieszczenie. Po opanowaniu podstawowych teoretycznych zasad lutowania miedzianych rur, nawet w przypadku braku doświadczenia, możesz śmiało rozpocząć samodzielne ćwiczenia.

Zalety rur miedzianych

Odrzucając tworzywo sztuczne i dokonując wyboru na korzyść systemu miedzianego, można z pewnością stracić pieniądze, ale także ubezpieczyć się przed ewentualnymi problemami. Jest ich niewielu, ale wszystko dzieje się po raz pierwszy. Miedziana rura jest odporna na negatywne działanie światła słonecznego, długie odcinki nie "prowadzą" z wysokiej temperatury i nie pękają od niskich, czego nie można powiedzieć o tworzywach sztucznych (patrz także artykuł Sprzęt do lutowania rur miedzianych: analizujemy cechy).

Produkcja rur miedzianych zapewnia trzy opcje - solidne, półstałe i miękkie (oznaczone odpowiednio R 290, R 250, R 220). Twardość oznacza przełamanie oporu. W przypadku urządzenia do ogrzewania lub zaopatrzenia w wodę w domu jest praktycznie i wygodnie pracować z tym ostatnim.

Z łatwością wytrzymują standardowe ciśnienie w domowych rurociągach i temperaturę wody 95 ° C. Miękkie rury są niezwykle elastyczne i można je łatwo wygiąć więcej razy przy użyciu mniejszej ilości łączników, które mogą być oryginalnym i nieoczekiwanym elementem projektu.

Czy już kupiłeś materiały?

Zapewnienie ciągłego przepływu pracy pozwoli na niezbędny zestaw dostępnych narzędzi i materiałów:

• szczotka stalowa lub podkładka do szorowania do przygotowania zewnętrznej powierzchni rury i wewnętrznego wyposażenia;
• pasta topnikowa (sprzedawana w postaci gotowej) i pędzel do aplikacji;
• szmaty do usuwania nadmiaru strumienia;

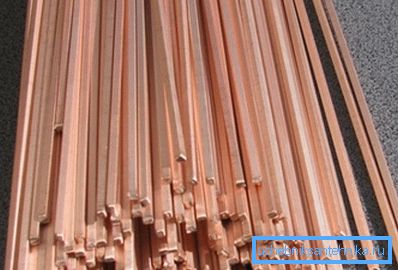

• lut (dostępny w formie prętów o średnicy 3 mm);

• obcinacz do rur;
• Faskosnimitel lub rozwiertak, jeśli nadal trzeba wyciąć kawałek dysku lub piły na metalu i dużo zadziorów;
• trzpienie i tuleje kalibracyjne;
• Okucia;
• ekspander (z gniazdem);
• urządzenia grzewcze (co do lutowania rur miedzianych).

Technologia lutowania

Niezależnie od tego, co będzie używane do ogrzewania (latarka lub elektryczna lutownica), kolejność działania zawsze pozostaje mniej więcej taka sama.

Zaleca się pracę w następującej kolejności:

• pociąć rurę na kawałki o pożądanej długości;
• oczyść końce;
• zastosuj strumień;
• podgrzewanie złącza do spawania lutowia;
• Pozwól, by związek ostygł.

Luzujemy bezpiecznie - otrzymujemy piękne rezultaty

Kiedy pojawia się kwestia lutowania, kwestia bezpieczeństwa i wygody jest prawdopodobnie najbardziej przekonującym argumentem. Palniki z otwartym płomieniem pracują w trybie wysokiej temperatury do 1000 ° C, co wiąże się ze zwiększonym niebezpieczeństwem: łatwopalne przedmioty, lotne opary chemiczne, zagrożenie poparzeniem - jest to nieco denerwujące.

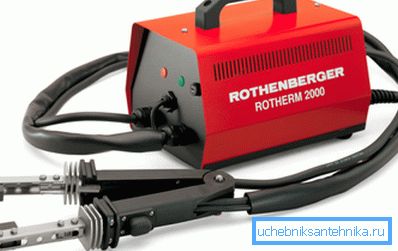

Najbardziej odpowiednią opcją dla komfortowych warunków pracy, szczególnie w trudno dostępnych miejscach, byłaby lutownica elektryczna do rur miedzianych. Wygląda jak szczypce owijające rurę i podgrzewające ją.

W tym przypadku stosuje się lut miękki (cyna-ołów, cyna-miedź i cyna-miedź) i pracuje w temperaturze poniżej 450 ° C. Technologia łączenia systemu pozostaje taka sama, a ryzyko "łamania drewna opałowego" maleje.

Między dopasowaniem a gniazdem

Zwykle do obróbki używa się lutownicy. Jest to niezwykle wygodna, bezpieczna, oszczędzająca czas (ale nie portfel) metoda. Ponieważ już na etapie produkcji, lutu o niskiej temperaturze topnienia dla reżimu niskiej temperatury zwykle umieszcza się wewnątrz elementu łączącego.

Pozostaje tylko połączyć przygotowane elementy i ciepło.

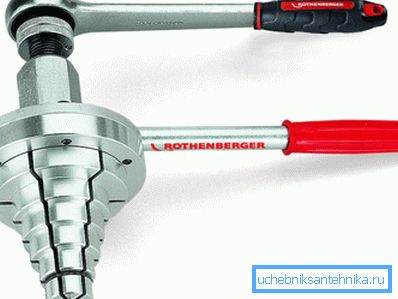

Bardziej ekonomiczną opcją, ale nie mniejszą jakością, będzie lutowanie do gniazda, co można łatwo zrobić własnymi rękami. Po wybraniu głowicy o odpowiedniej średnicy na ekspanderze, włóż ją do otworu rury. Jeden obrót powoduje obrót dźwigni (stożek rozszerza się i powstaje gniazdo).

Zwróć uwagę! Maksymalna szczelina między włożoną rurą a ścianą elementu łączącego powinna wynosić 0,2 mm. W przeciwnym razie kapilarne "wchłanianie" ciekłego lutu zostanie przerwane.

Wstępne przygotowanie powierzchni

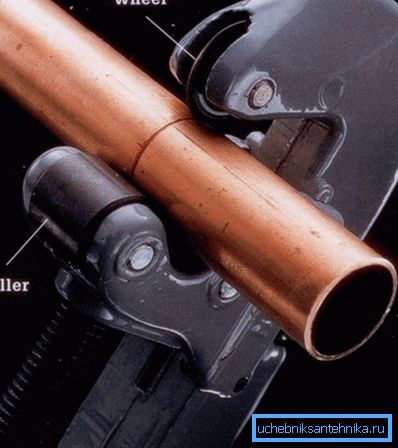

Jeśli musisz przeciąć rurę, pożądane jest użycie specjalnego urządzenia. Operacja zajmie maksymalnie 7 zwojów tarczy przecinaka do rur i da czyste cięcie. Metalowa piła pozostawi wiele zadziorów, które zostaną oczyszczone za pomocą tarki lub wybieraka ścian.

Ponadto możliwe jest lekkie odkształcenie - okrągły otwór dociska i staje się lekko owalny. Wada jest eliminowana poprzez rodzaj wygładzania powierzchni, najpierw od wewnątrz za pomocą tulei kalibracyjnej, a następnie na zewnątrz za pomocą trzpienia kalibracyjnego.

Cięte, "prasowane" miejsca są dodatkowo obrabiane za pomocą stalowej szczotki lub specjalnej gąbki z najmniejszych plamek. Ta sama operacja wykonywana jest wewnątrz złącza, złączki, gniazda.

Chłodne, lutownicze złote dłonie

Przed lutowaniem rur miedzianych konieczne jest wykonanie standardowych operacji:

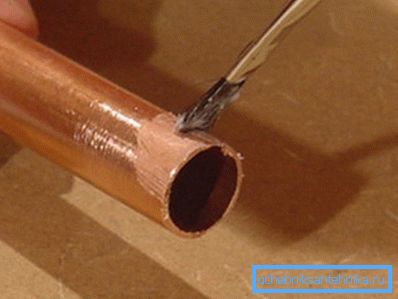

1. Obszar krawędzi rury, który będzie połączony przegubowo z elementem łączącym, szczotka bez fanatyzmu i ekonomicznie rozmazuje się strumieniem. W końcu udoskonala miedź i promuje równomierną dystrybucję lutu.

1. Po włożeniu rury do złączki do końca, obróć każdą z części, aby lepiej rozprowadzić strumień.
2. Usuń nadmiar materii za pomocą szmatki.
3. Podgrzać połączenie do pożądanej temperatury za pomocą lutownicy.
4. Po przyciśnięciu pręta do szczeliny między połączonymi detalami, poprowadź ją wzdłuż pęknięcia, bez zatrzymywania ogrzewania. (Fabryczne oprawy lutowane powinny być tylko podgrzewane).

Zwróć uwagę! Długość drążka, nieco większa niż średnica łącznika lub gniazda, przejdzie do lutowania jednej sekcji. Długość jest łatwa do zapamiętania, zginając na bok odpowiedni kawałek lutu. Ta instrukcja pomoże ci nie marnować materiału na próżno.

1. Gdy część stopionego lutu zostanie "wchłonięta" w szczelinę, usuń lutownicę elektryczną.
2. Pozwól węzłowi ostygnąć w sposób naturalny. Przyspieszenie tego procesu zimną wodą nie jest tego warte - mogą pojawić się pęknięcia.
3. Usuń pozostały strumień z zewnątrz za pomocą szmatki, w środku za pomocą ciśnienia wody.

Możliwe wady

Zdarzają się sytuacje, w których mimo formalnego przestrzegania kolejności operacji dochodzi do małżeństwa.

Zgodnie ze standardami międzynarodowego spawania AWSC3.3 definiowane są główne rodzaje defektów:

• niepełne stawy do picia;
• plamy strumienia;
• podarte krawędzie i pęknięcia;
• ogólnie niezadowalający widok ukończonej pracy.

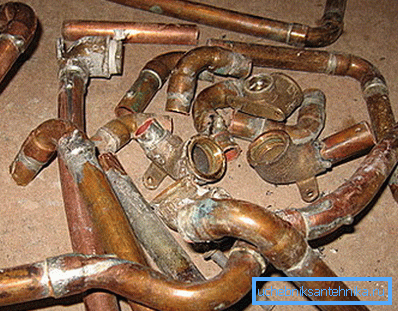

Statystyki pokazują, że "czynnik ludzki" najczęściej prowadzi do słabych wyników, ale nie do jakości materiałów. Ponieważ cena miedzi jest wystarczająco wysoka, powinno to być bodźcem do dokładnego przestrzegania procesu technologicznego.

Podsumowując

Jeśli pracowałeś z prostą lutownicą lub palnikiem gazowym, to już wiesz, w połowie, jak lutować rury miedziane. Możliwość, pomnożona przez chęć posiadania miedzianego rurociągu w domu, jest doskonałą zachętą do opanowania nowej technologii i zdobycia doświadczenia z nowym materiałem.

Wideo w tym artykule pokaże szczegółowo przygotowanie rury miedzianej do lutowania i sam proces.
