Jak lutować rury polipropylenowe - szczegółowy przewodnik

Podczas instalacji systemu hydraulicznego i grzewczego proste połączenie z gniazdem nie jest wystarczające. Aby zapewnić dopuszczalną szczelność połączeń i trwałość rurociągu, konieczne jest zastosowanie spawania.

Cechy instalacji rurociągu PP

Jeśli chodzi o instalację rurociągu, osoba z pewnością będzie musiała zmierzyć się z kwestią sposobu lutowania rur polipropylenowych.

Ogólnie mówiąc, proces ten można podzielić na 2 fazy:

• Oba elementy z tworzywa sztucznego są podgrzewane;
• Gdy materiał jest zimny, koniec rury jest wkładany do gniazda. Po schłodzeniu szczelność złącza jest gwarantowana przez lutowanie materiału.

Jednak w tej prostej kwestii są pewne subtelności. Technologia spawania zależy od tego, czy rurociąg jest wzmocniony czy nie.

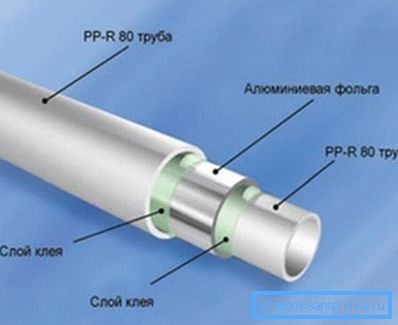

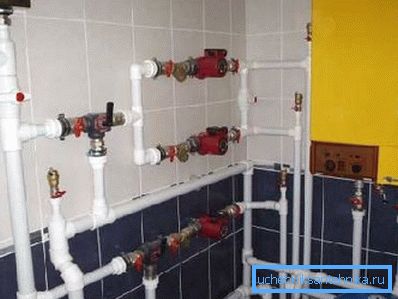

• Wzmocnione rury PP są stosowane głównie w systemach dostarczania i ogrzewania ciepłą wodą. Folia aluminiowa (lub włókno szklane) jest umieszczona pomiędzy dwiema warstwami plastiku i zapobiega nadmiernemu rozszerzaniu się liniowego podczas podgrzewania. Oznaczenie PN25 mówi o zbrojeniu folią, a zbrojenie włóknem szklanym występuje z oznaczeniem PN20, zwykłe rury są również produkowane z tym samym oznakowaniem;

• Jeśli chodzi o sposób lutowania rur polipropylenowych do zimnej wody, można użyć zwykłego nie wzmocnionego rurociągu.

Cechy wzmocnionego rurociągu

Struktura ścianki wzmocnionej rury PP narzuca pewne ograniczenia na proces spawania. Ale jak lutować rury polipropylenowe z warstwą wzmacniającą? Głównym zadaniem tutaj jest to, że chłodziwo nie styka się z materiałem wzmacniającym (włóknem szklanym lub folią).

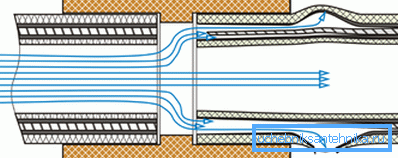

Jeśli spróbujesz bez dodatkowego przygotowania do lutowania rur wzmocnionych polipropylenem, nośnik ciepła wpłynie nie tylko na warstwę polipropylenu (koniec rury), ale także warstwę kleju pomiędzy folią a polipropylenem. Wcześniej czy później klej nie wytrzyma skutków wysokiej temperatury i ciśnienia cieczy, więc prawdopodobieństwo rozwarstwienia jest wysokie.

W wyniku tego woda zaczyna opadać w przestrzeń pomiędzy górną warstwą polipropylenu a materiałem wzmacniającym. W rezultacie wzdęcia występują na powierzchni rurociągu i przecieki - koszt niewłaściwego przygotowania rury jest bardzo wysoki.

Lutowanie rur PP w etapach

Ogólnie można wybrać następujące kroki spawania:

• przygotowywanie rurociągów;
• podgrzewanie żelaza (urządzenie do lutowania);
• Ogrzewanie polipropylenowe i podłączenie rurociągów.

Główna różnica technologii, ze względu na wzmocnienie polipropylenu, wpływa na etap przygotowawczy.

Przygotowanie do spawania

Instrukcje dotyczące przygotowania odcinków rurociągu do spawania są następujące:

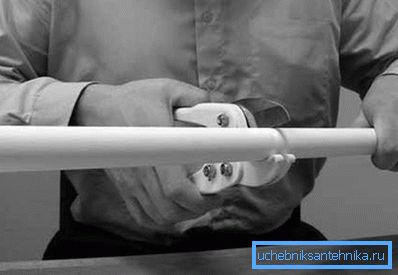

• wymagana długość rurociągu zostaje odcięta;

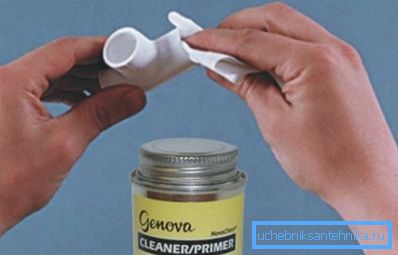

• tyłek jest dokładnie oczyszczony z zadziorów i brudu;

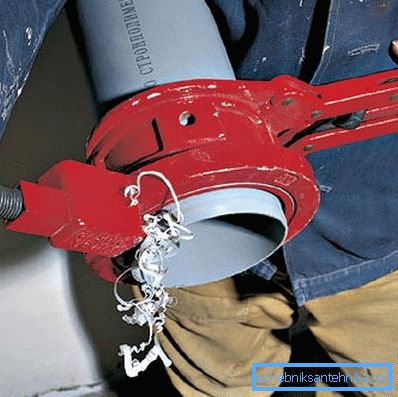

• pożądane jest usunięcie fazy, zewnętrznej - z rury, wewnętrznej - z wewnętrznej powierzchni gniazda. Wewnętrzną fazkę można usunąć nawet za pomocą noża, jeśli nie ma specjalnego odboju.

Zwróć uwagę! Jeśli skos nie zostanie usunięty, miękkie tworzywo sztuczne może po prostu podciągnąć się, gdy rura zostanie włożona do gniazda. W rezultacie zmiękczony materiał może zakłócać swobodny przepływ płynu.

Jeśli chodzi o zbrojony rurociąg, tutaj również konieczne jest wyeliminowanie możliwości kontaktu materiału wzmacniającego z cieczą.

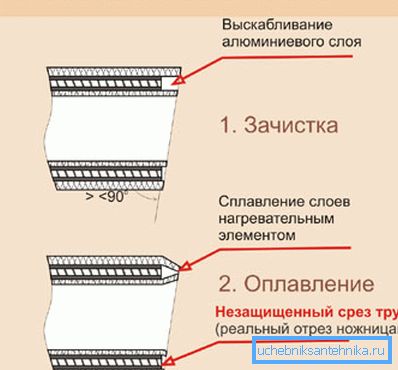

• jeśli wzmocnienie jest zewnętrzne, wystarczy wyczyścić warstwę aluminium za pomocą golarki. Aby przyspieszyć proces, można użyć specjalnych dysz do wiertarek;

• w przypadku wzmocnienia wewnętrznego lepiej jest usunąć wierzchnią warstwę z tworzywa sztucznego i aluminium.

Zwróć uwagę! Niektóre spawy po prostu wyszczotkowały warstwę wzmacniającą za pomocą pęsety, a warstwy polipropylenu łączą się ze sobą podczas lutowania. Takie podejście ma prawo istnieć, ale praktyka pokazuje, że związek ten podlega również rozwarstwianiu.

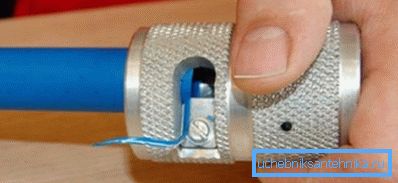

Podczas rozwiązywania problemu, jak lutować rury z polipropylenu z wewnętrznym wzmocnieniem, będziesz musiał użyć golarki. Jest to dość proste narzędzie, które wygląda jak cylinder z wewnętrzną krawędzią tnącą. W tym procesie golarka jest nakładana na rurę i jest skręcana z wysiłkiem, czas trwania operacji zależy od grubości usuwanej warstwy.

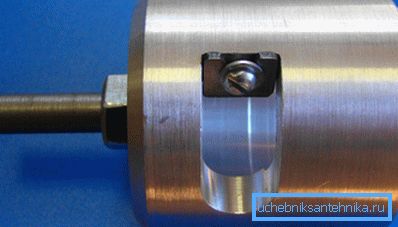

Sam nóż jest mocowany za pomocą śruby, więc gdy trzeba usunąć grubą warstwę materiału, lepiej jest zrobić to warstwowo, usuwając cienkie wióry. W razie potrzeby pozycję noża można regulować ręcznie.

Jeśli chodzi o koszty, to kupowanie drogiej golarki ma sens wyłącznie dla profesjonalistów, którzy są zawodowo zaangażowani w instalację ogrzewania i kanalizacji. Różnica między tańszą opcją zależy tylko od trwałości ostrza, taki nóż jest wykonany z mniej wytrzymałego materiału.

Narzędzie do spawania

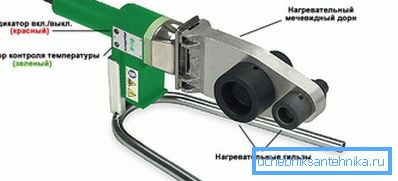

Konstrukcja "spawarki" jest dość prosta:

• obudowa z regulatorem temperatury i wskaźnikiem wł / wył;
• podeszwa (trzpień), jej kształt przypomina żelazo. W trzpieniu przewidziano otwory do tulei grzejnych o różnych średnicach;

Zwróć uwagę! Same rękawy mają powłokę teflonową, więc zabrania się drapania ich metalowymi przedmiotami.

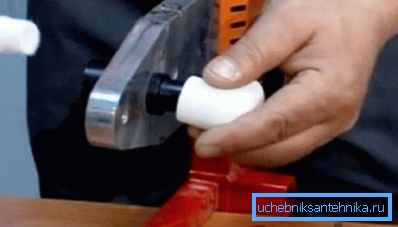

Aby spawać rurociąg PP, konieczne jest podgrzanie powierzchni rękawów do 260 ° C. Następnie rurka jest wkładana do rękawa, a gniazdo umieszczane jest na drugim końcu. Podczas podgrzewania urządzenia konieczne jest przejście do wskaźnika ogrzewania, gdy tylko temperatura trzpienia osiągnie pożądaną wartość, światło zgaśnie.

Zwróć uwagę! Ważne jest, aby nie przegrzać materiału, w wyniku przegrzania może się zdarzyć, że plastik połączy się częściowo z wewnętrznym przekrojem. Możesz ocenić przegrzanie, zmieniając kolor polipropylenu.

Czas rozgrzewania zależy od średnicy, można przejść do wartości podanych w tabeli.

Połączenie rurowe

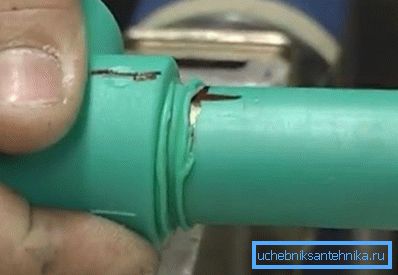

Po podgrzaniu rurociągu można przejść bezpośrednio do sposobu lutowania rur z polipropylenu. W tym samym czasie część plastiku zostanie wyciśnięta na złączu, jest to normalne i potwierdza tylko, że spawanie zostało wykonane prawidłowo.

Podczas podłączania rury PVC rury są obracane o około pół obrotu w gnieździe. Odbywa się to w celu uzyskania większej szczelności. W przypadku propylenu jest to absolutnie przeciwwskazane, zmiękczony materiał jest odkształcany i staje się nieprzydatny do użycia.

Aby usztywnić polipropylen, lepiej odłożyć na bok świeży związek na kilka minut. Ostateczna szczelność połączeń jest sprawdzana po zainstalowaniu całego systemu grzewczego (hydraulicznego), poprzez pozostawienie wody pod ciśnieniem.

Po zakończeniu pracy, przetrzyj powierzchnię rękawa miękką ściereczką. Pomimo powłoki teflonowej część tworzywa sztucznego może pozostać na powierzchni. Jeżeli pojawią się zadrapania na powierzchni rękawa, to z pewnością wpłynie to na jakość spawania, takiej wady nie można naprawić własnymi rękami.

Podsumowując

Instalacja systemów grzewczych i hydraulicznych przy użyciu nowoczesnego rurociągu polipropylenowego jest niemożliwa bez procesu spawania (lutowania). Proces ten nie ma nic wspólnego ze spawaniem metali, a lutowanie polipropylenowe jest znacznie łatwiejsze. Dzięki temu nawet początkujący hydraulik poradzi sobie z zadaniem połączenia rurociągu polipropylenowego.

Wideo w tym artykule pokazuje przykład prawidłowego lutowania rur z polipropylenu.
