Jak obliczyć rurę dla ciepłej podłogi

Dzisiaj system ogrzewania podłogowego stał się bardzo popularny. Takie dodatkowe wyposażenie pozwala podnieść komfort mieszkania i obniżyć koszty ogrzewania. Istnieje kilka rodzajów takich systemów, to jest ogrzewanie wody i elektryczne elementy grzewcze oraz emiterów podczerwieni. Podczas instalacji każdy gatunek może mieć własne, specyficzne pytania. Na przykład, przy tworzeniu podgrzewanej podłogi, warto znać z wyprzedzeniem liczbę rur, które będą potrzebne do instalacji. W tym artykule omówimy sposób obliczania rury dla ciepłej podłogi.

Wybór materiału

Pierwszym krokiem jest wybór odpowiedniej rury dla twoich warunków. W sprzedaży istnieje kilka opcji dla takich struktur. Mianowicie rury z:

• miedź;
• metalowe tworzywa sztuczne;
• polipropylen;
• usieciowany polietylen.

Każdy materiał ma swoje zalety i wady. Najdroższe opcje instalacji to rury miedziane. Jest to prawdopodobnie ich najbardziej znacząca wada. W przeciwnym razie rury miedziane spełniają najwyższe wymagania. Najczęściej używane są w systemach ogrzewania podłogowego w Europie Zachodniej. Miedź ma długą żywotność i doskonałe przewodnictwo cieplne. Przy zakupie takich rur warto pamiętać, że instalacja wymaga dużego doświadczenia i specjalnego wyposażenia.

Wyroby metalowe są znacznie tańsze. Ponadto rury te mają również wysoką przewodność cieplną i wytrzymałość. Dzięki obecności warstwy aluminium są w stanie wytrzymać duże obciążenia mechaniczne.

Wskazówka! Rury z polipropylenu są rzadko używane do instalacji ogrzewania podłogowego. Chociaż mają dobre przewodnictwo cieplne i są niedrogie, to źle się zginają. Dlatego stworzenie skutecznego systemu takich produktów jest bardzo problematyczne.

Usieciowany polietylen często można również znaleźć podczas instalacji ogrzewania podłogowego. Takie rury są niedrogie, doskonale przewodzą ciepło i są trwałe. Jedyną wadą jest konieczność ich mocnego zamocowania. Jeśli nie zostanie to zrobione, rura może przejść do pierwotnego stanu.

Wykonujemy obliczenia

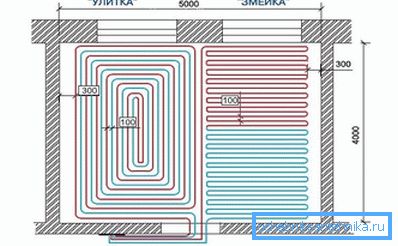

Aby obliczyć liczbę lub długość materiału wymaganych rur, należy najpierw wybrać odpowiedni schemat instalacji. Najczęściej spotykane są "wąż" i "spirala".

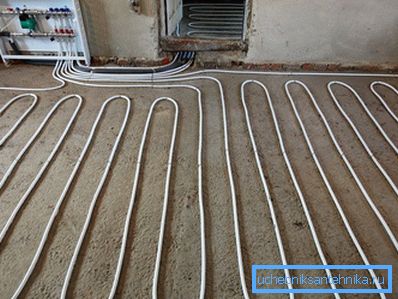

Pierwsza opcja może mieć dwie odmiany. W pierwszym przypadku rura jest ułożona w stos.

Wskazówka! "Snake" pozwala zaoszczędzić trochę na rurach, ale jednocześnie ogrzewanie pomieszczenia będzie nierównomierne. Po pierwsze, podłoga będzie się nagrzewać z jednej strony i stopniowo ciepło będzie się poruszać. Ponadto woda, poruszając się w rurach, ostygnie. Oznacza to, że z jednej strony podłoga będzie zawsze nieco chłodniejsza.

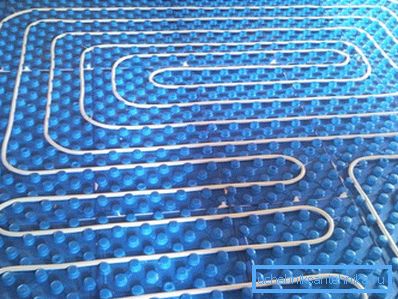

Bardziej wydajna stylizacja to podwójna helisa. W takim przypadku rury układane są w parze, tej, przez którą przepływa gorąca woda, oraz tej, przez którą zostanie ochłodzony chłodzony płyn chłodzący. Ta metoda pozwala ogrzać podłogę w całym pomieszczeniu do tej samej temperatury.

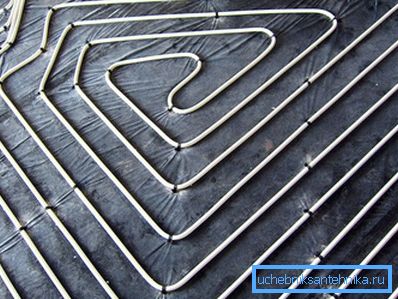

Wskazówka! Podczas układania rur za pomocą systemu "spiralnego", pomieszczenie zostanie ogrzane od krawędzi do środka. Ta metoda jest uważana za najbardziej efektywną.

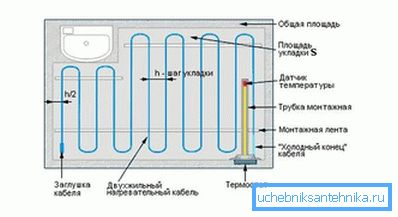

Niezależnie od wybranej metody poprawnego obliczania nagrania wymaganych rur, należy narysować diagram. Na papierze na skali opracowany przyszły system. Zostaną zastosowane kontury pomieszczenia i linie, wzdłuż których będą układane rury. Należy wziąć pod uwagę lokalizację dużych mebli, nie zaleca się układania pod nimi ciepłej podłogi. Warto również wziąć pod uwagę, że rury powinny być ułożone z wcięciem od ścian co najmniej 20 cm.

W celu prawidłowego obliczenia konieczne jest poznanie jeszcze jednego parametru - jest to odległość między rurami lub skokiem. Parametr ten będzie zależeć od średnicy i przewodności cieplnej rur, a także od temperatury czynnika grzewczego. Pierwsze dwa wskaźniki można znaleźć w sklepie, w którym zostaną zakupione rury. Drugi wskaźnik zależy od użytego kotła. Wybór stopnia zależy od wymaganej temperatury w pomieszczeniu. Jeśli chcesz, aby było o wiele cieplej, to krok jest mniejszy i na odwrót.

Dokonując obliczeń, nie możemy zapominać, że długość jednego obwodu nie powinna przekraczać 60? 70 metrów. W przeciwnym razie skuteczność systemu znacząco się zmniejszy.

Wskazówka! Jeśli powierzchnia pomieszczenia jest dość duża, a długość rur będzie większa niż 70 metrów, wówczas należy utworzyć dodatkowe kontury (jeden lub dwa, w zależności od obszaru). Lepiej mieć taką samą długość.

Po prawidłowym rysowaniu przyszłego systemu (biorąc pod uwagę odległość od ścian i przyszłe rozmieszczenie dużych mebli), możliwe jest dokładne obliczenie wymaganej liczby rur. Ale zawsze warto brać z marginesem. W każdej pracy drobne niedociągnięcia i wady są nieuniknione. Lepiej zaopatrzyć się w dziesięć procent, niż iść na zakupy w poszukiwaniu odpowiedniej rury.

Wideo

Dodatkowe niuanse technologiczne omówiono poniżej:
