Jak osadzić koszulkę w plastikowej rurze
Podczas obsługi nowoczesnej sieci wodociągowej często konieczne jest podłączenie do nich dodatkowych urządzeń gospodarstwa domowego (np. Pralki lub zmywarki). W tym przypadku nie da się obejść bez tak zwanej wstawki dopasowującej do istniejącego rurociągu, którą można zorganizować za pomocą specjalnej koszulki, która zapewnia odgałęzienie z głównego rurociągu.
Ale zanim utworzysz trójnik w metalowo-plastikowej rurze, dobrze jest zapoznać się z istniejącymi typami okuć, a także z kolejnością ich rozmieszczenia.

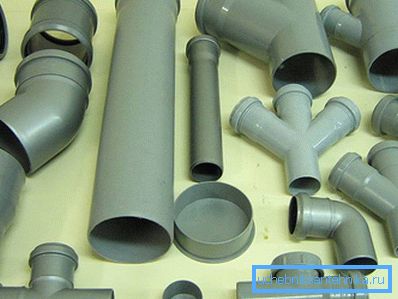

Rodzaje osprzętu
Podczas wkładania trójnika do przyciętej rury metalowo-plastikowej, z reguły stosuje się takie dobrze znane metody projektowania połączeń, takie jak zaciskanie, zaciskanie lub dopasowywanie do gwintów.
Zgodnie z zastosowaną techniką można zastosować dwa rodzaje trójników montażowych, a mianowicie:
- Kompresja.
- Crimp.

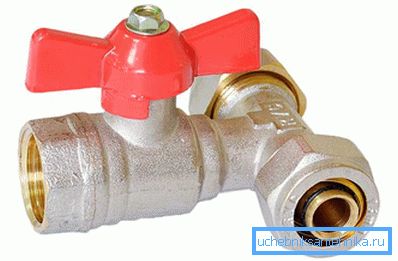

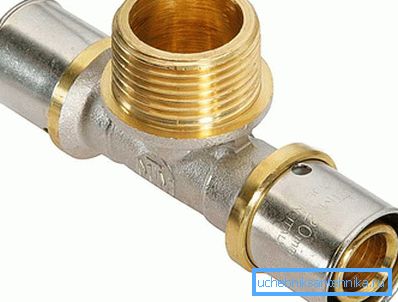

Oprócz tych podstawowych modyfikacji, trójniki kompozytowe mogą być również stosowane do gwintowania rur metalowo-plastikowych, których części robocze są przeznaczone do różnych typów połączeń.
Taka różnorodność połączeń umożliwia pracę zarówno z odłączaną (nakrętką i gwintem),
oraz jednoczęściowe schematy okablowania, które zwiększają funkcjonalność wyposażonego węzła.

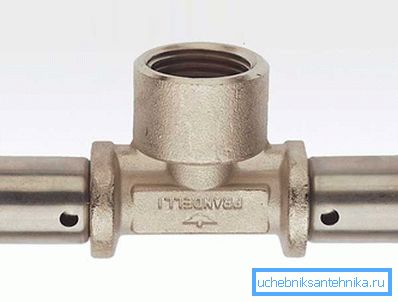

Tak więc, przy użyciu trójnika z jednym gwintem wewnętrznym i dwoma nakrętkami ściskającymi, możliwe będzie połączenie w układzie nie tylko pralki lub zmywarki, ale także dowolnego urządzenia pomiarowego z gwintowaną złączką.
Konstrukcje teowników i ich instalacja
Większość typowych trójników stosowanych przy wstawianiu do rur metalowo-plastikowych jest wykonana z mosiądzu lub brązu metodą wtrysku. Zastosowane w nich elementy uszczelniające (nakrętki blokujące i pierścienie zaciskowe) również wykonane są z brązu. Niektóre typy takich uszczelek mogą być wykonane z gumy, a także z nowoczesnych polimerów z tworzyw sztucznych.
Wskazówka! Na rynku budowlanym są tańsze silniki wykonane z siluminów, ale ze względu na ich niską jakość nie są na nie popyt. Specjaliści nie używają takich urządzeń.
Tak więc, rękawy tłoczkowe, osadzone w metalowo-plastikowych rurach, wykonane są z reguły z blachy nierdzewnej. Ich mosiężne odlewane obudowy są zwykle wyposażone w plastikowe uszczelki z żywicy.
Gdy trójnik wkładki domowej w metalowych rurach najczęściej stosuje się połączenie zaciskane lub zaciskane. Do ich formowania w pierwszym przypadku stosowane łączniki zaciskowe, aw drugim - złączki zaciskowe.

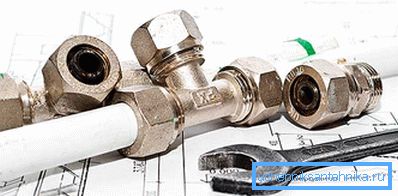

Technologie stosowane w przygotowaniu tego typu stawów mają wiele podobnych cech. Wdrożenie pierwszego z nich polega na sekwencyjnym wykonywaniu następujących operacji instalacyjnych:
- po pierwsze, rura jest cięta w punkcie wprowadzania pod kątem 90 stopni względem jej osi podłużnej;
- następnie oba powstałe końce są rządzone przez tzw. kaliber, który nadaje im efekt pracy (nie powinny mieć żadnych nieregularności i zadziorów);

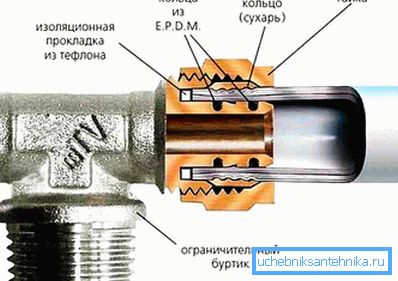

- następnie na końcach rur umieszczone są nakrętki zabezpieczające z tuleją pierścienia zaciskowego, po czym obie złączki (okucia wewnętrzne) montowanego łącznika są do nich kolejno przymocowane;
- w końcowym etapie prac konieczne będzie jedynie zamocowanie części rurowych złączek na złączkach, uszczelnienie ich połączeń za pomocą tulejek zaciskowych.
Natychmiast zauważamy, że w celu utworzenia niezawodnego połączenia tulei, korpus zamontowanego oprawy musi być trzymany podczas zaciskania za pomocą regulowanego klucza. Cóż, do dokręcenia nakrętki zaciskowej najlepiej użyć klucza.

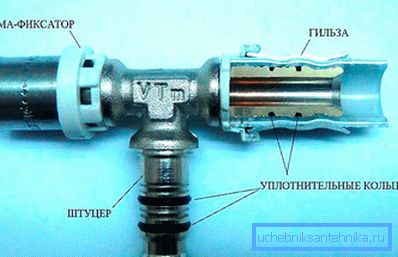

Kolejność formowania artykulacji z zaprasowaniem różni się od tego, co już rozważaliśmy wcześniej. Zwykłe klucze nie są tu przydatne, ponieważ potrzebne jest specjalne narzędzie - kleszcze dociskowe, za pomocą których rurki włożone do teownika są zaciskane. To nierozłączne połączenie.

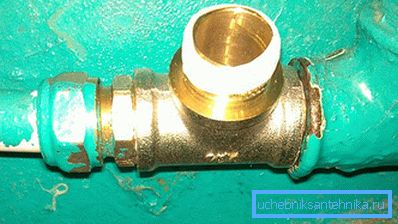

Aby uzyskać standardowe połączenie gwintowane, zamontowany łącznik jest po prostu przykręcony do łuku rurowego, którego część robocza (z uprzednio przygotowanym gwintem zewnętrznym) jest wstępnie uszczelniona taśmą FUM. Raz jeszcze zauważamy, że gwintowane połączenie okuć z metalowymi rurami jest niezwykle rzadko stosowane.
