Jak podłączyć rurę mon. z polipropylenem
Często zdarza się, że podczas wykonywania rurociągu trzeba zmierzyć się z problemem łączenia rur z różnych materiałów. W tym artykule przyjrzymy się, jak podłączyć rurę HDPE za pomocą rury polipropylenowej.
Rodzaje połączeń rurowych z polipropylenu
Do łączenia rur polipropylenowych z innymi typami rur istnieją specjalne łączniki z gwintem. Jedna strona złączki jest przyspawana do rury polipropylenowej, a druga strona z gwintem jest połączona z tą samą średnicą z gwintem na drugiej rurze. Gwint na złączce może być wewnętrzny lub zewnętrzny. Istnieją również połączenia łączone. Rozważymy je później.
Inny rodzaj połączenia rur polipropylenowych opiera się na połączeniu kołnierzowym. Ten rodzaj połączenia jest stosowany w dużych rurach. Aby przymocować kołnierz do rury polipropylenowej, spawana jest tuleja, na którą następnie mocowany jest kołnierz. Inną opcją montażu są kołnierze nasadowe. Ich urządzenie przypomina sprzężenie zaciskowe. Połączenie kołnierzowe jest przymocowane do krawędzi rury o tej samej średnicy i dokręcone za pomocą nakrętek kielichowych.

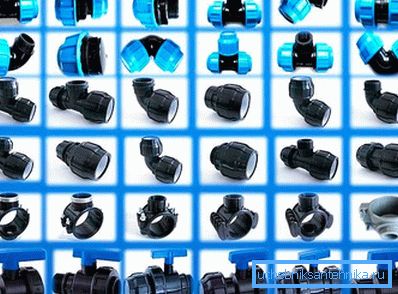

Rodzaje połączeń dla rur HDPE

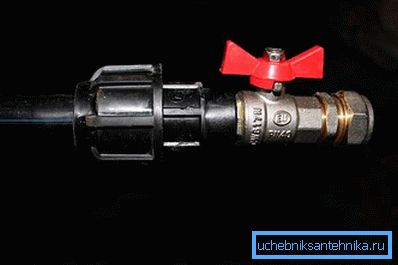

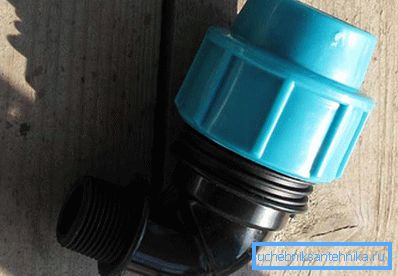

PND rurki ma w przybliżeniu te same urządzenia do połączenia. Najczęstsze - połączenie z tuleją zaciskową. Do połączenia rur stosuje się złączkę, w której znajduje się tuleja z jednej strony i gwint z drugiej. Aby zamocować sprzęgło, należy odkręcić nakrętkę mocującą i założyć rurę HDPE. Tuleja jest wkładana do rury, nakrętka mocująca jest zakładana i mocno dokręcana.
Wskazówka! Nakrętka mocująca nie może być zaciśnięta bardzo mocno, w przeciwnym razie może pęknąć lub tuleja zmiażdży krawędź rury.
Po przymocowaniu tulei do drugiego końca gwintowanego kołnierza można przykręcić inną rurkę z gwintem o tej samej średnicy.

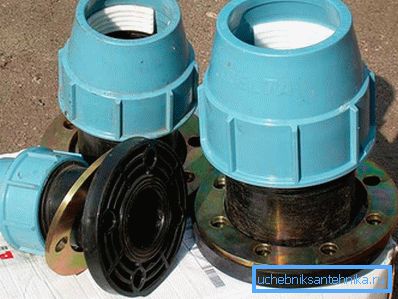

Połączenie kołnierzowe rury HDPE jest wykonane podobnie do połączenia opisanego powyżej. Na krawędzi rury HDPE znajduje się przyspawana tuleja, na której zamontowany jest kołnierz. I to samo urządzenie z kołnierzem nasadkowym, gdzie połączenie jest montowane na krawędziach rur i dociskane nakrętkami.
Połączenie dwóch rur
Korzystając z wyżej opisanych urządzeń do rur, można łatwo podłączyć rurę HDPE z polipropylenu.
- W pierwszym przypadku należy przymocować tuleję gwintowaną do rury HDPE i połączyć gwintowany łącznik z rurą propylenową. Na przewijanej nici taśmie FUM do jej uszczelniania i skręcania.
- W drugim przypadku łączymy dwie rury z kołnierzami. Włożyć gumową uszczelkę pomiędzy kołnierze w celu uszczelnienia i dokręcić śrubami.
Łączone sprzęgi
Jeśli z przyłączem do tulei do rur HDPE wszystko jest jasne, to łączone złączki (złączki) do rur z polipropylenu są różne. Rzućmy okiem na nich:

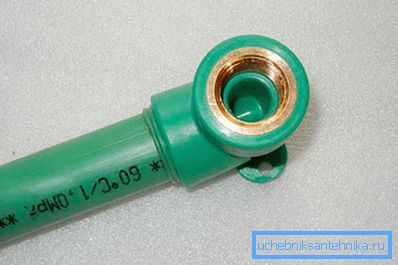

- Złącze gwintowane z gwintem wewnętrznym służy do połączenia rurociągu z innym rodzajem rury lub narzędzi z gwintem zewnętrznym. Składa się z kęsa polipropylenowego z metalowym złączem dociśniętym do wewnątrz, na którym wycina się nitkę.

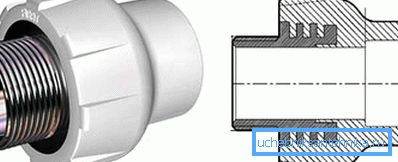

- Zewnętrzne połączenie gwintowe wykonuje te same funkcje, co opisane powyżej. Różni się tylko tym, że metalowa tuleja z zewnętrznym gwintem jest wciskana w kęs polipropylenowy.
- Łącznik z gwintem zewnętrznym "pod klucz" składa się z kęsa polipropylenowego, do którego dociskana jest metalowa tuleja, wystające metalowe krawędzie nad krawędzią polipropylenu. Twarze są zaprojektowane pod kluczem płaskim. Wewnątrz twarz jest rzeźbiona. Wygodne jest obrócenie takiej tulei kluczem do innego gwintu. Istnieją również modele złączy z powierzchniami pod klucz.
- Łącznik męski "pod klucz" jest taki sam jak sprzęgło opisane w pkt 3, ale ma gwint zewnętrzny.
- Złącze dzielone z gwintem wewnętrznym składa się z dwóch metalowych części pod kluczem płaskim. Ponadto jedna metalowa część jest połączona z kęsem polipropylenu. Takie złącza instaluje się w miejscach, w których konieczne jest odłączenie rurociągu lub usunięcie urządzeń. Inna nazwa tego sprzęgła to amerykański. Przekręć go dwoma kluczami.
- Zdejmowane sprzęgło z gwintem zewnętrznym jest podobne do poprzedniego typu amerykańskiego. Jedyna różnica tkwi w zewnętrznym wątku zamiast w wewnętrznym.
- Sprzęgło z nakrętką kołpakową składa się z kęsa polipropylenowego, do którego dociskane jest złącze z nakrętką nasadkową. Jest instalowany w taki sam sposób, jak amerykański: w miejscach koniecznego złącza rurociągu.
Dzięki tym połączonym złączom przylutowanym do rury polipropylenowej łatwo jest połączyć ją z rurą HDPE, która ma tuleję z podobnym gwintem.
Złączki PP do lutowania
Przed podłączeniem dwóch rur ze złączkami muszą one być zamocowane na rurze. Montaż tulei na rurze HDPE omówiliśmy powyżej. Rozważmy teraz połączenie rury polipropylenowej z łącznikiem.
Złączki rurowe z polipropylenu łączy się za pomocą lutowania specjalną lutownicą. Lutownica z dyszami jest zainstalowana na stojaku i podgrzewana do 260 °okołoC. Krawędź rury jest oczyszczona z brudu, sfazowana i odtłuszczona wraz z wnętrzem sprzęgła. Rura i złączka w tym samym czasie nakładają podgrzewane dysze. Po ogrzaniu rura jest wsuwana do armatury równomiernie, bez obracania i pozostawia do ochłodzenia. To kończy proces lutowania.
Po przeczytaniu tego artykułu można łatwo połączyć rurę polipropylenową z rurą HDPE. Oto wszystkie możliwe opcje poprawnego połączenia. Są entuzjaści, którzy twierdzą na forach budowlanych, że te dwie rury mogą być lutowane ze sprzężeniem w różnych temperaturach. Ale rzecz w tym, że polipropylen i HDPE są wykonane z różnych materiałów, mają różne temperatury topnienia, więc to połączenie może pęknąć, a nawet stopić. Jeśli zdecydujesz się zapisać i eksperymentować, zrób to na własne ryzyko i ryzyko.
Wideo
Jednym z przykładów jest wymiana odcinka żelaznej rury na polipropylenową. Ta sama zasada może być stosowana do łączenia rur z tworzyw sztucznych z różnych materiałów:
Zdjęcie

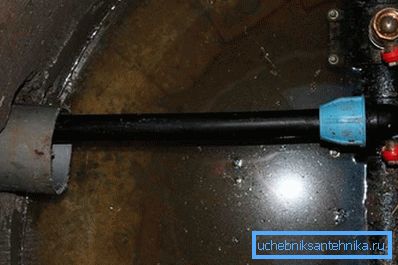

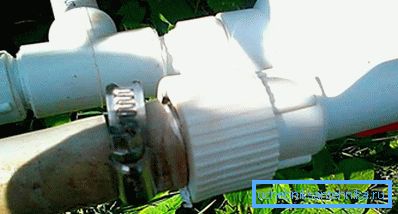

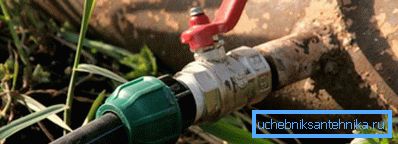

Na tych zdjęciach możesz zobaczyć, jak wciąż możesz łączyć plastikowe rury:
