Jak podłączyć rury polipropylenowe

Każdy materiał budowlany ma swoje własne życie, na końcu którego należy wymienić uszkodzone produkty. Rury nie są wyjątkiem. Nowoczesne rury polipropylenowe są tak łatwe w instalacji, że pozwalają na zastąpienie całego systemu grzewczego lub zaopatrzenia w wodę bez większego wysiłku. Aby dowiedzieć się, jak podłączyć rury polipropylenowe, wystarczy przeczytać artykuł.

Kilka głównych zalet takich rur:

• Siła Są w stanie wytrzymać udary ciśnienia w systemie i wysoką temperaturę bez zmiany ich charakterystyki.
• Trwałość
• Odporność na korozję.
• Łatwość instalacji. Aby zainstalować rury, wystarczy je podgrzać za pomocą specjalnego urządzenia i połączyć je z okuciami. Połączenie rury polipropylenowej z metalem odbywa się również za pomocą okuć.

Narzędzia

Prostota montażu jest pierwszą i najważniejszą zaletą rur polipropylenowych, jednak wymagane będą dodatkowe materiały i narzędzia.

• rury polipropylenowe,
• ołówek
• klipsy do mocowania rur,
• miara taśmy
• sprzężenia,
• Izolacja Merilon,
• rogi. Będziemy potrzebować produktów dwóch rodzajów: poniżej 45 i 90 stopni,
• Myszka Służy do naprawienia miksera,
• Wyjścia metalowych gwintów MRI i MPH,
• lutownica
• nożyczki do produktów z tworzyw sztucznych.

Zgromadzenie

Jak zrobić system instalacyjny z wykorzystaniem rur wykonanych z polipropylenu, aby wynik był trwały, rozważamy poniżej. Jeśli nadal masz wątpliwości co do swoich umiejętności lub nie masz odwagi wymienić produktów samodzielnie, zapomnij o tym na zawsze. Faktem jest, że nawet niewłaściwe przywieranie takich rur może zostać skorygowane za pomocą sprzęgieł.

Wskazówka! Wybierając produkty z polipropylenu, odwołaj się do średnicy starych rur, co pomoże uprościć instalację całej konstrukcji.

Spawanie dyfuzyjne

Produkty polipropylenowe można łączyć na wiele sposobów, ale najbardziej popularne jest zgrzewanie dyfuzyjne. Do niezawodnego mocowania produktów stosowane są złączki: łączniki, kątowniki i adaptery.

Rury z polipropylenu w systemie zaopatrzenia w zimną wodę gwarantują trwałość do 50 lat. Około ćwierć wieku będą mogli służyć w układzie gorącej wody. Nie zapominaj, że żywotność tych produktów zależy od ciśnienia i temperatury wody w konstrukcji.

Rurociąg z polipropylenu ma duży margines bezpieczeństwa, dzięki czemu wytrzymuje wszystkie zmiany w systemie. Zatem wskaźniki wysokiego ciśnienia i niskiej temperatury nie będą miały wpływu na żywotność produktów. Ten sam efekt na rurach z polipropylenu będzie miał niskie ciśnienie z wysoką temperaturą. Jednak wysokie ciśnienie i temperatura, rejestrowane jednocześnie w systemie, skracają żywotność produktów o 5-7 lat. W domowym rurociągu nie ma nadmiernych obciążeń, które mogłyby uszkodzić rury, więc nie martw się.

Wskazówka! Rury z polipropylenu, do mocowania których stosowane są stałe połączenia, nie mogą być później zdemontowane.

Kategorie rur polipropylenowych

Wszystkie rury polipropylenowe są podzielone na:

• PN 25. Rura wytrzymuje 2,5 MPa. Stosowany w instalacjach grzewczych i ciepłej wody.
• PN 20. Rura uniwersalna zdolna wytrzymać 2 MPa. Może być stosowany do zimnej i gorącej wody, pod warunkiem, że temperatura układu nie przekracza 80 ° C. Rury polipropylenowe należące do tej kategorii należą do wyrobów o dużej wytrzymałości, ponieważ ich wewnętrzna część jest wzmocniona folią.
• PN 16. Rura do niskociśnieniowych systemów grzewczych i doprowadzania zimnej wody.
• PN 10. Cienkościenne ciśnienie wytrzymałe rury 1 MPa. Jest szeroko stosowany do budowy podgrzewanej podłogi (ale w temperaturze nie wyższej niż 45 ° C) i dostarczania zimnej wody (do +20 ° C).

Film z żywymi przykładami użycia rur z pewnej kategorii pomoże określić taki trudny wybór:

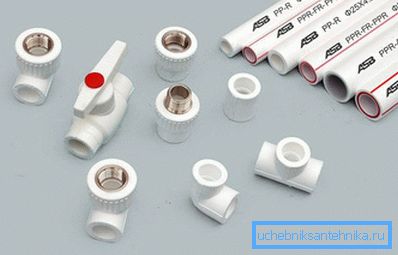

Rodzaje osprzętu

Dwie rury wykonane z różnych materiałów (metal i polipropylen) można połączyć za pomocą specjalnych kształtek. Pomagają również w podłączaniu urządzeń sanitarnych ze stalowym wzmocnieniem. Wkładki na złączach są potrzebne do niezawodnego mocowania produktów i są mosiężne lub chromowane. Jak z nich korzystać poprawnie i gdzie jest lepiej, nie będziemy się teraz dotykać, ale rozważmy tylko ich odmiany:

• krzyż,
• połączone koszulki,
• sprzężenia,
• zawory kulowe kątowe i proste,
• stub
• kwadraty na 45 i 90 stopni,
• kwadrat (potrójny lub do podłączenia identycznych rur),
• wylot wody,
• przejście. Ma gwint zewnętrzny lub tworzywo sztuczne typu DG.

• spawane siodło
• sprzężone sprzęgi
• połączone kwadraty do rur,
• Połączone kwadraty dla urządzeń.

Postęp w łączeniu rur

Mocowanie produktów z polipropylenu jest prostym procesem, ale wymaga ostrożności i dokładności. Aby wszystko zrobić dobrze, należy przeczytać instrukcje dołączone do lutownicy. Lepiej jest wykonywać wszystkie etapy lutowania rur.

Na początku tworzymy schemat! Nowa instalacja hydrauliczna rozpoczyna się od oznaczenia zaczepów, filtrów, zwojów i innych detali. Po sporządzeniu szczegółowego schematu można przystąpić do częściowego montażu rurociągu. Część elementów można połączyć bez lutowania za pomocą kleju, a druga wymaga specjalnego narzędzia. Aby ułatwić lutowanie, trzymaj rury poziomo.

Aby połączyć rury umieszczone pionowo, potrzebujesz asystenta. Druga osoba powinna tylko naprawić produkt na swoim miejscu, a ty będziesz się lutować, po wyjęciu lutownicy ze stojaka. Ostatnim etapem jest montaż uzyskanych części w jedną strukturę. Tutaj również potrzebujesz asystenta.

Do łączenia produktów polipropylenowych o średnicy ponad 63 cm stosuje się zgrzewanie doczołowe. Ten sposób mocowania produktów uważany jest za najbardziej niezawodny, a do jego wdrożenia nie wymaga dodatkowych szczegółów.

Urządzenie Fuzioterm

Zimne rury polipropylenowe są nawijane i zaciskane w miejscu, po czym złącza są przetwarzane przez aparat Fuzioterm. Jeżeli wymagane jest zgrzewanie dwóch końców produktów, należy je włożyć do specjalnego otworu w urządzeniu. To urządzenie lutownicze jest włączone, można je nagrzać do 260 stopni, rury są wstawiane do specjalnego otworu, wytrzymują ustawiony czas, są usuwane i łączone.

Wskazówka! Temperaturę ogrzewania należy sprawdzić przed spawaniem.

Lutowanie dzwonem

Rury z polipropylenu o średnicy mniejszej niż 40 mm można łączyć z ręczną spawarką. Połączenie rury polipropylenowej z metalową częścią nie może być wykonane w ten sposób. Ta technika ma urządzenie centrujące i kilka specjalnych dysz. To urządzenie można włączyć dopiero po niezawodnym zamocowaniu i zainstalowaniu dysz.

Procedura lutowania w kształcie dzwonu

1. Odcięta część rury polipropylenowej może być specjalnym nożem. Wzmocniony produkt będzie musiał zostać przetworzony poprzez usunięcie warstwy wzmacniającej w punkcie cięcia.
2. Załóż rękawiczki, podgrzej urządzenie i rozpocznij lutowanie.
3. Spawanie powinno odbywać się bardzo szybko, aby uniknąć deformacji połączeń.
