Jak połączyć rury polipropylenowe w wydajny i nowoczesny

Nowoczesne metody umożliwiają za pomocą elementów PP ciągnięcie trwałych i niezawodnych sieci inżynieryjnych, które nie podlegają korozji. W takim przypadku ważne jest, aby wiedzieć, w jaki sposób połączone są rury polipropylenowe.

Mogą być montowane za pomocą łączników gwintowanych lub spawanych.

Metody parowania

Łączenie wysokiej jakości rur PP jest niemożliwe bez uwzględnienia ich grubości ścianki.

Poniżej są produkty cienkościenne, które są połączone gwintowanymi łącznikami.

1. Rury marki PN-10 do doprowadzania zimnej wody (temperatura pracy + 20 °) lub "ciepłej podłogi" (do + 45 °).
2. Analogi PN-16 stosowane do zasilania zimną wodą o podwyższonym ciśnieniu lub w systemach grzewczych o niskim ciśnieniu.

Spawanie jest najlepszą opcją w następujących przypadkach.

1. Jeśli parzysz z rąk uniwersalne rury marki PN-20. Produkty te są w stanie wytrzymać temperaturę otoczenia pracy + 80 °.
2. Gdy rury wzmocnione folią aluminiową są połączone PN-25. Ten produkt jest przeznaczony do ciepłej wody i systemów grzewczych. Utrzymuje temperaturę wody lub chłodziwa w + 95 °.

Zwróć uwagę! Rury z polipropylenu są łatwe do podłączenia, tak popularne. Można je połączyć nawet bez specjalnego przygotowania sanitarnego.

Dokowanie bez gwintu

Łączenia rur z tworzyw sztucznych bez lutowania jest możliwe przy pomocy wcisku, zaciskania lub analogów najnowszych belgijskich push-łącznikami, które są stałymi siebie.

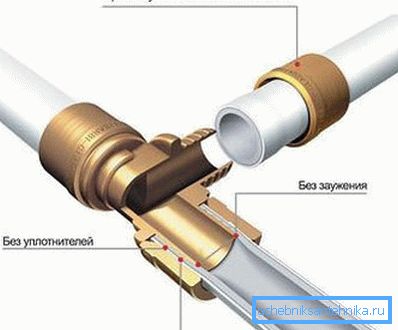

1. Elementy do zaciskania wymagają tylko dwóch kluczy. Przed połączeniem rur HDPE z polipropylenu, należy zauważyć, że łączniki prasowe są wiarygodne, aby w większym stopniu. Tworzą gwarantowane ścisłe połączenie. Jednak aby z nimi pracować, potrzebujesz specjalnego narzędzia.
2. Łącznik wciskany wymaga tylko kalibratora i frezu.. Wykonane są z PVDF, materiału przyjaznego dla środowiska i trwałego. Do uszczelnienia elementów stosowane są pierścienie EPDM, które są najbardziej niezawodne. Cena takiego wyposażenia jest dość wysoka, ale są tego warte.

Połączenia gwintowane

Najpierw o tym, jak podłączyć rury wykonane z polipropylenu za pomocą odpinanych elementów.

Nie można ciąć nici na własnych rurach PP. Dlatego do splatania potrzebne będą złączki gwintowane. Aby zapewnić szczelność połączeń, konieczna będzie również hydrauliczna taśma teflonowa (taśma uszczelniająca) i uszczelki.

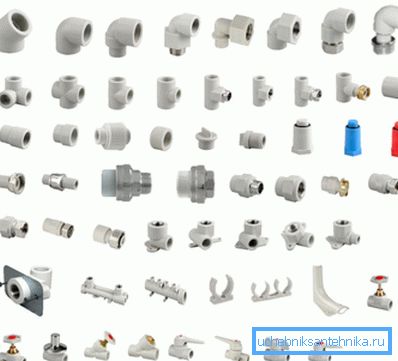

Rodzaje gwintowanych łączników

1. Złącza z tym samym gwintem na obu końcach.
2. Kątowniki 90 ° i 45 ° z nakrętką nasadową.
3. Potrójne kwadraty i trójniki do łączenia rur o tej samej średnicy. Mogą mieć zewnętrzny lub zewnętrzny wątek.
4. Krzyże
5. Zatknięcia
6. Siodła do rozgałęziania sieci.
7. Połączone złączki z zewnętrznym i wewnętrznym gwintem, a także nakrętki kołpakowe.
8. Adaptery z zewnętrzną rzeźbą podobną do DG.
9. Łączone kwadraty o kącie 90 ° z gwintem zewnętrznym i zewnętrznym, jak również nakrętką kołpakową.
10. Połączone trójniki o tej samej strukturze.
11. Kwadraty do mocowania armatury.
12. Nadające się do wody gniazda.
13. Zawory kulowe, kątowe (z "amerykańskim") lub proste.

Instrukcja mówi, że bardzo łatwo jest dokować rury z tymi elementami. Trzeba tylko wstępnie owinąć taśmę fum, a następnie wkręcić złączkę na rurze.

Dokowanie elementów z różnych materiałów

To trochę o tym, jak podłączyć metalową rurę z polipropylenu.

1. Do tego potrzebne są specjalne łączniki adapterów. Jeden koniec jest przeznaczony do lutowania z elementem z tworzywa sztucznego, a drugi ma gwint do połączenia z metalowym odpowiednikiem.

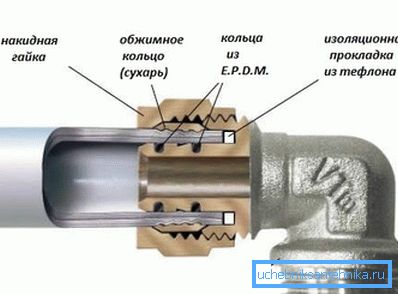

2. Używany i zwijany typ połączenia. Ten tak zwany „amerykański” - dopasowanie wkładki metalowej oraz nakrętkę lub montaż polipropylenu i nakrętką.

Zwróć uwagę! Najlepszym rozwiązaniem jest zastosowanie elementów z niklowanymi wkładkami z mosiądzu do przejściowych interfejsów z metalowymi rurami. Okucia należy wkręcać za pomocą długiego klucza. W urządzeniach sanitarnych nie należy stosować przejść z gwintem z tworzywa sztucznego.

Metoda spawania

Zgrzewane all-in-one. Podczas łączenia stron dwóch elementów, ich makrocząsteczki wzajemnie przenikają do części i łączą się z nimi. To znaczy proces dyfuzji.

Dlatego takie spawanie nazywa się zgrzewaniem dyfuzyjnym.

1. W przypadku produktów o przekroju mniejszym niż 63 mm stosuje się zgrzewanie punktowe.
2. W przypadku analogów o średnicy większej niż 63 mm stosuje się zgrzewanie doczołowe.

Proces spawania gniazdowego

Przed podłączeniem rur z polietylenu lub analogów PP, należy przygotować narzędzia i materiały.

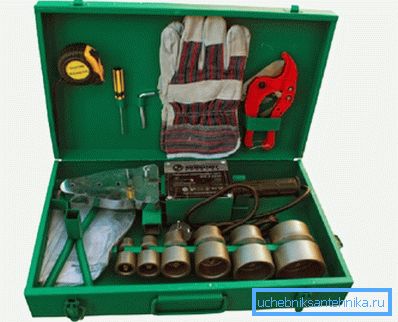

1. Lutownica (żelazo) do wyrobów z tworzyw sztucznych, piła do metalu lub specjalny nóż, taśma miernicza i marker. Jeśli elementy zostaną wzmocnione, konieczna będzie golarka - urządzenie do zdejmowania folii aluminiowej.
2. Oczywiście same rury będą potrzebne i, w razie potrzeby, różne rodzaje okuć.

Urządzenie spawalnicze zawiera element grzewczy, oraz zestawu dysz do rur o różnych przekrojach - od 16 mm do 63. Gdy lutownica jest włączony, wskaźnik zaczyna działać. Tak szybko, jak to zmienia kolor z zielonego na czerwony - głowica jest podgrzewana do wymaganej temperatury w 260 ° C. Zdarza się to za 10/15 minut.

Zwróć uwagę! Wszystkie prace najlepiej wykonywać w pomieszczeniach zamkniętych. W każdym przypadku, przy ujemnej temperaturze otoczenia, rurociąg nie może być spawany.

Krótko mówiąc, proces wygląda tak.

1. Załóż znak rury. Nie zapomnij o głębokości gniazda i dodaj 2 mm do niego.
2. Wytnij niezbędne części rur. Wykonuj to ściśle pod kątem prostym.
3. Zainstalować boki łączące elementów na ogrzewanej dyszy spawarki.

1. Zaczekaj, aż czas ogrzeje rurę i złączkę.
2. Wyjmij przedmioty.
3. Połącz części i mocno naciśnij je razem.

Połączenie rur o dużej średnicy

doczołowego zgrzewania służy do łączenia rur z tworzywa sztucznego o dużej średnicy i grubości ścianki 4 mm (lub więcej) z głównego zbiornika i wody.

Dla tej metody spawania okucia w większości przypadków nie są potrzebne.

1. Po pierwsze, boki spoiny są fasetowane do ich pełnej równoległości.
2. Rury są wstawiane do spawarki.
3. Ponadto są one połączone, a dokładność pracy jest regulowana przez urządzenie centrujące.
4. Podczas pracy nie zapomnij przewietrzyć pomieszczenia, ponieważ plastik pali, emituje dwutlenek węgla i parę wodną.

Poniżej znajduje się tabela charakterystyk spawania.

Wniosek

Dowiedzieć się, jak dołączyć do rur PP, będziesz w stanie szybko zebrać wysokiej jakości hydraulika, ogrzewanie lub kanalizacji w domu.

Film z tego artykułu powie Ci więcej na ten temat.
