Jak produkować rury mocujące: 2 główne sposoby

Nawet na etapie projektowania instalacji wodno-kanalizacyjnych, grzewczych i kanalizacyjnych w mieszkaniu miejskim lub w wiejskim domu konieczne jest ustalenie, które rury będą mocowane do konstrukcji nośnych lub przegrody.

Tak więc możesz zabezpieczyć się przed przełomami, rozhermetyzowaniem i nadmiernym hałasem. Przyjrzyjmy się bliżej, jak zaoszczędzić budżet rodzinny, naprawiając rury na ścianach własnymi rękami.

Metoda 1. Zamknięte układanie rurociągów

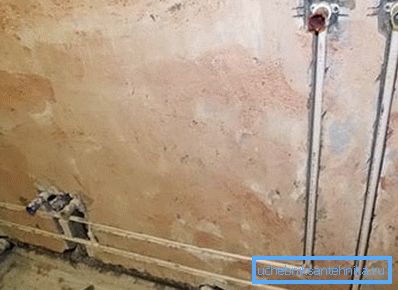

Jedną z najskuteczniejszych metod, pozwalającą nie tylko na trwałe naprawianie rurociągów, ale także na ich ukrywanie, jest ukrywanie sieci inżynieryjnych.

Po pracy uzyskujesz najbardziej niezawodne mocowanie rur z tworzyw sztucznych (lub części z innych materiałów), które nie zepsują wnętrza Twojego pokoju. Ponadto uwolni tak cenne centymetry wzdłuż ścian.

Wada tej metody jest oczywista - wysoka cena pracy. Istotnie, do układania wszystkich rurociągów konieczne jest ścianie ścian, a następnie uszczelnienie powstałych kanałów zaprawą, co jest dość pracochłonne.

Instrukcje dotyczące pracy składają się z kilku następujących po sobie etapów:

1. Oznakowanie na ścianach i podłogach. Zgodnie z wcześniej zaprojektowanym szkicem, musisz narysować linie środkowe na wszystkich powierzchniach, wzdłuż których będzie przebiegać rura. Będą służyć jako przewodnik do wykonywania rowków instalacyjnych.
2. Golenie. Korzystając ze znaczników, w ścianach tworzone są specjalne kanały, które nazywane są bramkami. W tym celu można użyć specjalnego elektronarzędzia - ścigacza ściennego. Ale zwykły perforator jest również doskonały. Pamiętaj, że układanie niektórych rurociągów wymaga dodatkowego zastosowania izolacji rur, więc z góry martw się o odpowiedni rozmiar kanałów.

Zwróć uwagę! Rowki należy ułożyć tak, aby zamontowana rura nie była naprężona. W przeciwnym razie w tym miejscu część może pęknąć, co pociągnie za sobą kosztowne naprawy.

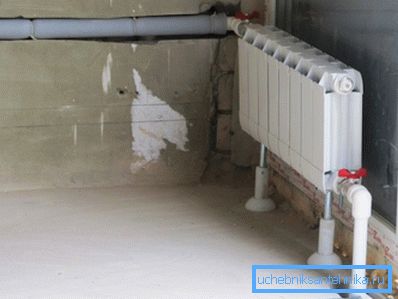

1. Instalacja sieci inżynieryjnej. Przed przymocowaniem rury do ściany należy ją zamknąć w powłoce wykonanej z materiału termoizolacyjnego (pianka polistyrenowa, pianka polietylenowa itp.). Jest to szczególnie ważne przy ukrytym układaniu rur kanalizacyjnych PVC.

1. Wykończenie. Przed przystąpieniem do tynkowania rur należy uruchomić system wodno-kanalizacyjny lub grzewczy i upewnić się, że działa i nie ma wycieków.

Metoda 2. Otwarte układanie rur

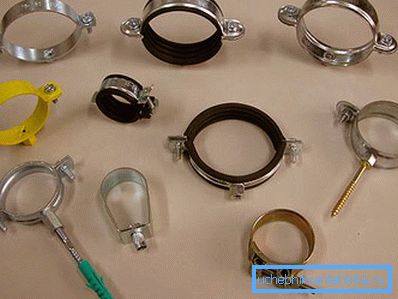

Ta metoda jest bardziej powszechna, mniej czasochłonna i kosztowna. W tym przypadku rura jest przymocowana do ściany za pomocą zacisków o różnych konstrukcjach.

Łącznie istnieją dwa rodzaje elementów złącznych:

• sztywny - w tym przypadku rura zamocowana w zacisku staje się całkowicie nieruchoma;
• przesuwne - część jest ustalona tak, aby mogła się poruszać wzdłuż swojej osi (pozwala to uniknąć zniekształceń w liniowych deformacjach temperatury).

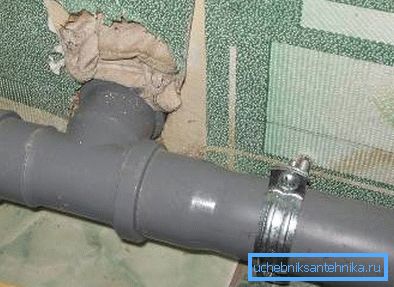

Mocowanie rur kanalizacyjnych do ściany lub sufitu można wykonać za pomocą specjalnych - pochłaniających dźwięk - zacisków. Dzięki nim struktura wibruje mniej i nie wytwarza nieprzyjemnych dźwięków, gdy ściekają w niej ścieki.

Przy zakupie wspornika należy zwrócić szczególną uwagę na dobór jego średnicy. Konieczne jest, aby stały rurociąg miał pewną ruchliwość w uchwycie. W przeciwnym razie kanalizacja lub części kanalizacyjne mogą zostać uszkodzone w wyniku deformacji liniowej.

Dlatego niemożliwe jest stosowanie sztywnych zacisków, gdy rury kanalizacyjne są przymocowane do sufitu lub podłogi w nieogrzewanym pomieszczeniu. Konieczne jest zamontowanie elementów przesuwnych, które mogą zrekompensować zmianę rozmiaru plastiku.

Wskazówka! Mocowanie komina do ściany domu musi być również ruchome. Spaliny wchodzące do komina mają wysoką temperaturę, co może prowadzić do wycieku i pogorszenia przyczepności. Zaleca się użycie specjalnego zacisku do montażu rur azbestowo-cementowych (ocynkowanego komina).

Przeanalizujmy poszczególne etapy pracy bardziej szczegółowo.

Przygotowanie

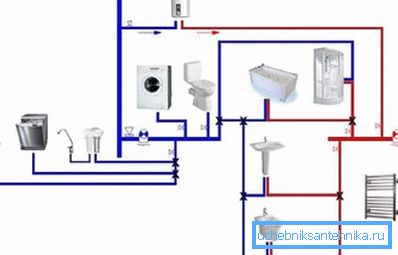

Instalacja dowolnej złożonej sieci inżynieryjnej, w tym instalacji wodno-kanalizacyjnych, rozpoczyna się wraz z rozwojem projektu. Na rysunku wskazano punkty łączenia z urządzeniami sanitarnymi, łącznikami, łącznikami i innymi kształtowanymi częściami, długość rur, zawory odcinające, sprzęt księgowy itp.

Następnie znaczniki są wprowadzane bezpośrednio na obiekcie. Na wszystkich powierzchniach wskazana jest droga układania rur. Wyrysowana linia posłuży jako wytyczna, wzdłuż której oś części zostanie umieszczona podczas instalacji.

Następnie zaznaczone są punkty mocowania zacisków montażowych.

W takim przypadku należy wziąć pod uwagę następujące niuanse:

• wspornik musi być zainstalowany w punktach, w których znajduje się sprzęgło, adapter, część odlewana lub inna złączka;
• Odległość między sąsiednimi zaciskami montażowymi na prostej sekcji rury nie powinna przekraczać dziesięciu średnic tej części.

Uchwyty montażowe

Plastikowe rury powinny być przymocowane do ściany za pomocą klipsów węża, tak aby szczelina między powierzchnią a krawędzią części była minimalna. Pozwala to zaoszczędzić na powierzchni podłogi i zapobiega uszkodzeniom narzędzi podczas pracy.

Aby wyposażyć przesuwne mocowanie, wkładka jest wkładana do zacisku. W przeciwnym razie krawędzie są rozszerzone (do tego celu stosowane jest specjalne urządzenie), które chroni układ wodociągowy polimeru lub system kanalizacyjny przed uszkodzeniem.

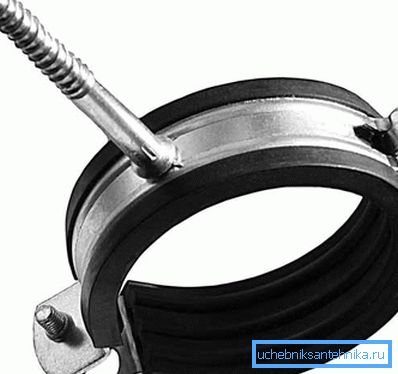

Wspornik jest przymocowany do ściany za pomocą śrub lub kołków. Z reguły akcesoria są już zawarte w pakiecie.

Instalacja rurowa

Po zakończeniu prac instalacyjnych na zaciskach można przejść do następnego kroku.

Montaż części z tworzyw sztucznych w elementach złącznych z reguły nie sprawia trudności:

• rura jest włożona do zacisku;
• górna część zapięcia jest przymocowana za pomocą zatrzasku, kołków lub śrub.

Uwaga! Rurociągi stalowe są wytwarzane w ten sam sposób. Ale w tym przypadku konieczne jest zapewnienie im bezpłatnego dostępu do okresowej konserwacji: usuwanie ognisk korozji, malowanie i sprawdzanie szczelności połączeń. Z tego powodu stalowe rury nie są zamurowane w betonowe ściany.

Cechy pracy z częściami metaloplastycznymi

Nieprawidłowe zamocowanie rurociągów na ścianie może doprowadzić do wypadku. Jednak, aby mieć 100% pewności, że nie ma przełomów, należy dokładnie przestrzegać całej procedury instalacji.

Oto podstawowe wymagania:

• praca z produktami metaloplastycznymi może być wykonywana przy temperaturze otoczenia powyżej + 10 stopni Celsjusza;
• jeśli części są transportowane lub przechowywane w niskiej temperaturze, muszą być ogrzane przed rozpoczęciem pracy;
• mocowanie metalowo-plastikowych hydraulik z zaciskami należy wykonać po zakończeniu dekoracyjnych ścian;
• w układzie zwojów w żadnym wypadku nie powinno dopuszczać pękania części.

Potnij rury piłą do metalu lub specjalnymi nożycami.

Ma również swoje własne funkcje:

1. Krawędź ciętego elementu może mieć zadziory. Aby je wyeliminować, użyj pliku lub specjalnego narzędzia.
2. Po przecięciu nożyczkami profil rury może stać się owalny. W rezultacie, po przymocowaniu opaski, szczelność może zostać zerwana. W celu wyrównania rury pomoże specjalne narzędzie do kalibracji lub młotek (w tym drugim przypadku trzeba działać bardzo ostrożnie).

Aby zgiąć rurę, zwłaszcza jeśli potrzebujesz osiągnąć silny promień zgięcia, musisz również użyć specjalnych narzędzi. Pomocne są trzpienie wewnętrzne i zewnętrzne. Ich użycie pozwala uniknąć zawężenia wewnętrznej średnicy produktu i podmuchu rury w procesie.

Jeśli miejsce zgięcia nie jest daleko od cięcia, wygięcie rury pomoże sprężyny o pożądanej średnicy, która jest sprzedawana w wyspecjalizowanych sklepach.

Wniosek

Istnieją inne sposoby mocowania rurociągów dla różnych celów funkcjonalnych. Na przykład, mocowanie rur w arkuszach rur, które wykonuje się przez spalanie lub spawanie. Możesz dowiedzieć się więcej na ten temat, czytając wideo w tym artykule.
