Jak przyciąć rurę pod kątem 45 stopni

Podczas instalacji rurociągu często konieczne jest przecięcie rury pod kątem. Co więcej, kąt powinien mieć dokładnie taki stopień, jaki jest wymagany do projektu. Przy niewłaściwej produkcji kąta niemożliwe jest wykonanie dokładnie tych rozmiarów rurociągu, które miały być wykonane. Na przykład rura obraca się o 45 stopni podczas instalacji, dlatego musisz wiedzieć, jak przeciąć rurę pod kątem 45 stopni. Do tego potrzebujemy narzędzi do znakowania, szlifierki lub piły ręcznej do metalu.

Markup z kartką papieru

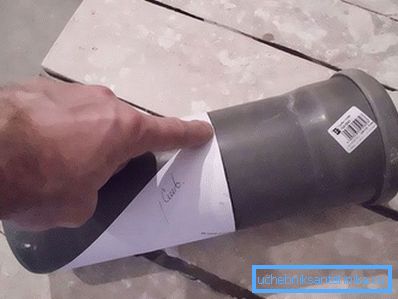

Jedną z najprostszych metod jest zaznaczenie rogu arkuszem papieru. Kwadratowy arkusz złożenia ściśle po przekątnej. Wchodzimy w rurę i owijamy ją złożonym arkuszem tak, aby krawędzie przekątnych były skierowane do siebie. Tak więc, na mniejszej stronie arkusza, mamy kąt 45 stopni. Wykonujemy dowolne narzędzie do znakowania i zaznaczamy miejsce przyszłej rury wyciętej wzdłuż linii arkusza. Możesz użyć wąskiej taśmy, aby zapobiec przypadkowemu usunięciu oznakowania. Ta metoda znakowania jest dogodna dla długiej rury o dużej średnicy, a miejsce jej sekcji znajduje się gdzieś pośrodku.

Wykorzystanie zbiornika na wodę

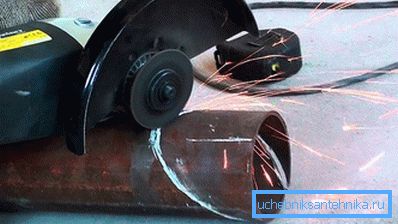

Co zrobić, jeśli mamy do czynienia z rurą o małej średnicy i konieczne jest przecięcie rury pod kątem w pobliżu krawędzi? Przyjdź za pomocą głębokiego pojemnika wypełnionego wodą. Przed rozpoczęciem pracy należy obliczyć kąt nachylenia i znak na pojemniku. Następnie musimy delikatnie obniżyć krawędź rury do wody i przechylić ją w kierunku znaku na pojemniku. Wyciągamy rurę, zaznaczamy linię kontaktu z wodą i odważnie przecinamy znakując. Ta metoda jest dobra w oznaczaniu dużej liczby rur. Gotowy szablon ze zbiornika wody przyspieszy proces naszej pracy.

Program komputerowy do pomocy

Chciałbym również rozważyć metodę znaczników przy użyciu programu komputerowego. Jest to raczej skomplikowana metoda dla tych, którzy nie są przyzwyczajeni do pracy z komputerem. Wymaga znajomości komputera, dostępności oprogramowania do skanowania i rysowania. Rozpoczynamy pracę od wykonania rysunku, wskazując rozmiar koła i nachylenie. Tworzymy tak zwany wirtualny wzór.

Następnie za pomocą drukarki drukujemy obraz na kartce papieru. Im większa średnica rury, tym więcej arkuszy zostanie zaznaczonych. Nożyczki wycinają wszystkie części rysunku i za pomocą taśmy klejącej, przyklej je. Gotowy szablon jest nakładany na rurę, a na krawędzi papieru robimy oznaczenia. Ta metoda oznaczania jest uważana za jedną z najbardziej dokładnych. Jeśli komputer nie ma takich programów, możesz korzystać z Internetu. Online można pobrać szablon znaczników. Należy również wydrukować i wyciąć. Gotowy kawałek owija się wokół rury i wykonuje oznaczenia.

Jeśli rura jest profilowana

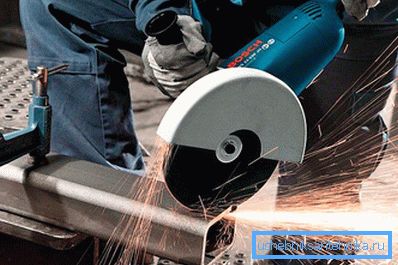

I tutaj, na przykład, mamy rurę profilową, a nie okrągłą. Ręczne znakowanie rury profilowanej może prowadzić do dużych błędów. Najlepszym wyjściem z tej sytuacji będzie szablon wykonany z tego samego profilu o większej średnicy. Weź małą część rurki profilowej i za pomocą kątomierza zauważamy kąt 45 stopni. Odetnij szlifierkę na znaczniku i szlifuj krawędzie, aby nie zranić się podczas pracy. Następnie musimy włożyć szablon o mniejszej średnicy do szablonu i po wykonaniu oznaczenia odciąć go.

Wideo

Dzięki temu filmowi dowiesz się, jak wyciąć rurę pod kątem 45 lub 90 stopni za pomocą programu komputerowego:

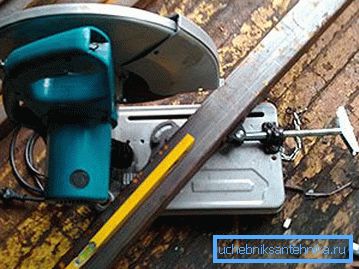

Cięcie rury profilowej za pomocą czterdziestopięciostopniowego urządzenia do cięcia rur:
