Jak się spawa rury propylenowe

Kanalizacja w twoim domu lub mieszkaniu zwykle wymaga lutowania rur z propylenu własnymi rękami, chyba że, oczywiście, hydraulika lub ogrzewanie jest wykonywane za pomocą rur z tworzyw sztucznych lub stali. Istnieje kilka rodzajów zgrzewarek do PP, ale możesz użyć dowolnego z nich, niezależnie od mocy, kształtu i kosztu.

Możesz łatwo dowiedzieć się, jak zrobić to samemu, jak powiemy poniżej, a także pokazać informacje wizualne na wideo w tym artykule.

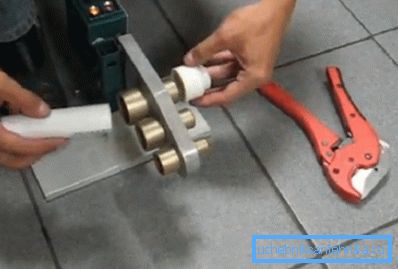

Co jest potrzebne do lutowania PPR

Uwaga Skrót angielski PPR i rosyjski - PP oznaczają rury polipropylenowe dowolnej wielkości. W tym artykule wykorzystamy następującą notację.

Narzędzie do spawania

• Narzędzie takie jak Eral ER-01 (LUX) służy do spawania PPR i łączników o całkowitej średnicy od 16 mm do 75 mm - w przypadku większych rur potrzebne są większe dysze, dlatego potrzebna jest mocniejsza jednostka. W tym przypadku mamy lutownicę elektryczną typu Xiphodial z dwoma jednostkami mocy 750 W każdy, dzięki czemu otrzymujemy w sumie 1500 W - istnieje możliwość autonomicznej pracy każdego z elementów grzejnych. Termostat pozwala ustawić temperaturę na 300 ° C, co wystarcza do podłączenia instalacji wodno-kanalizacyjnej i grzewczej.

• Zgrzewarka CANDAN SM-04 umożliwia stosowanie dysz o średnicy od 16 mm do 125 mm, które obejmują pełny zakres rur polipropylenowych stosowanych do ich lutowania z armaturą. Tutaj również zainstalowane są dwa autonomiczne podgrzewacze paliwa, ale już o mocy 1000 W każdy, dlatego na wyjściu mamy 2000 W - jednostka dobrze radzi sobie z zadaniami na poziomie przemysłowym - zakres temperatur wynosi od 50 ° C do 350 ° C. Tylko trzy pary dysz - 50 mm, 63 mm i 75 mm - są dostarczane wraz z urządzeniem, reszta powinna zostać kupiona w razie potrzeby.

• Cylindryczne urządzenie STURM TW-7218 różni się od podobnych instrumentów dwuzębnowych pod względem kształtu i zamocowań - w tym przypadku lutowanie rur polipropylenowych odbywa się za pomocą niesparowanych mocowań, ale zasada nie ulega zmianie. Moc STURM TW-7218 wynosi 1880 W, a maksymalna pozycja pokrętła termostatu - 300 ° C Zestaw zawiera trzy dysze 20 mm, 25 mm i 32 mm, klucz sześciokątny i śrubokręt.

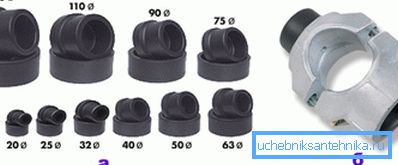

• Pomimo faktu, że lutownica do rur z propylenu jest zwykle wypełniona tylko trzema lub pięcioma dyszami, zawsze można je kupić, biorąc pod uwagę potrzebę w tym samym czasie lub innym. Takie urządzenia wykonane są ze stopu aluminium, który pozwala na ich szybkie rozgrzanie (aluminium o przewodnictwie cieplnym zajmuje 3 miejsce po złoto i srebro). Ale niektóre modyfikacje mają powłokę teflonową - to prawie całkowicie eliminuje przywieranie PP do metalu, co ułatwia proces pracy.

• Do cięcia rur polipropylenowych i metalowo-plastikowych stosuje się specjalne nożyczki.. Jakość takiego narzędzia, z reguły, zależy od zamocowania ostrzy względem siebie, więc nie powinny mieć luzu, a następnie cięcie będzie gładkie. Narzędzie to często jest dostarczane z urządzeniem, ale nożyczki wysokiej jakości najlepiej kupować osobno.

Prace spawalnicze

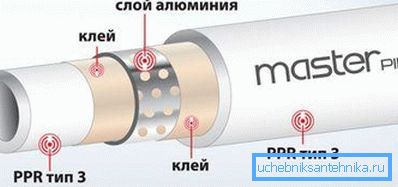

Zanim przystąpisz do spawania, musisz dowiedzieć się, która rura znajduje się przed Tobą - RN10, RN16, RN20 lub RN25 - od tego zależeć będzie sposób lutowania. Faktem jest, że PPR RN10 i RN16 mają solidną ścianę, ale RN20 i RN25 są wzmocnione folią aluminiową lub włóknem szklanym. Tylko tutaj w RN20 folia wzmacniająca znajduje się w środku ściany, a przy RN25 - bliżej podstawy.

Folia aluminiowa blisko wierzchołka przeszkadza w lutowaniu, ponieważ kiedy wchodzi do dyszy, warstwa aluminium jest odsłonięta i okazuje się, że będzie musiała przylgnąć do złączki, ale obniża to jakość przylegania, a zatem samego połączenia.

Dlatego w przypadku RN25 stosuje się dreszcz, usuwając koniec (górna warstwa PP i folia), jak na powyższym zdjęciu. Ale takie rury są zaprojektowane do stałej temperatury 95 ° C i skok do 150 ° C, dlatego są stosowane niezwykle rzadko (głównie - do centralnego ogrzewania), a ponadto mają dość wysoką cenę.

Złączki polipropylenowe służą do dokowania, które mogą być:

• prosty (połączenie);
• kątowe (32?, 45? i 90?);
• redukcja (przejście z jednej średnicy na drugą);
• gwintowane (aby przejść do metalu);
• trójniki i by-rury.

Ponadto wytwarzane są dźwigi polipropylenowe, w których zasób operacyjny jest znacznie wyższy niż metal, dlatego lepiej jest stosować je na głównej linii. Mocowanie takiego rurociągu odbywa się za pomocą plastikowych lub metalowych wsporników i klipsów.

Uwaga W przypadku spawania wszystkie elementy robocze (PPR i kształtki) muszą być suche i wolne od smaru. Można łączyć tylko te same sekcje.

Tabela głębokości zanurzenia w rurze i czasie ich grzania / chłodzenia:

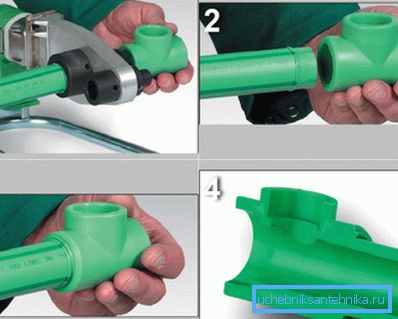

Lutowanie odbywa się w kilku etapach, co można zobaczyć na górnej fotografii fragmentów - połączenie i koniec rury są najpierw ogrzewane, a następnie są jednocześnie uwalniane z dyszy, a na trzecim etapie są ze sobą połączone.

I tutaj ważne jest, abyś zwrócił uwagę na tabelę znajdującą się powyżej - tam zobaczysz, w jakiej odległości musisz prowadzić rury do oprawy, ile trzeba podgrzać w dyszy lutownicy i ile trzeba schłodzić (przytrzymać) po dokowaniu. Jeśli zrobisz wszystko poprawnie, to w rezultacie powinieneś otrzymać rację, jak pokazano w sekcji (fragment zdjęcia №4).

Parametry te są niezwykle ważne, ponieważ jeśli rura zostanie zbyt głęboko włożona w kształtkę, jej koniec spocznie na przegrodzie i spłaszczy się, zmniejszając jej przepuszczalność, lub ogólnie spowoduje zablokowanie. Aby się nie pomylić, przed podgrzaniem na PP, zaznacz ołówkiem lub markerem w pożądanej odległości i kieruj się nim.

Wniosek

Należy zauważyć, że instalacja rurociągu polipropylenowego jest o wiele wygodniejsza w wytwarzaniu w blokach, a nie w jednym elemencie naraz - spawa się określony fragment oddzielnie od trasy, a następnie łączy się go ze wspólnym konturem. Jeśli, pracując w pierwszej kolejności, otrzymujesz instrukcje, które otrzymałeś powyżej, to powinieneś przejść przez wszystko bez działania siły wyższej, a połączenia okażą się wysokiej jakości (zobacz także artykuł Podłączanie rur: rurociągi i konstrukcje stalowe).

Sukcesy!
