Jak spawać rury polipropylenowe. wybór według rodzaju

Polipropylen, który pojawił się na rynku stosunkowo niedawno, szybko wygrał żarliwe sympatie hydraulików i ich klientów, przede wszystkim właścicieli prywatnych domów. Musimy się dowiedzieć, jakie znaki warto wybrać i jak spawać rury z polipropylenu. Artykuł koncentruje się przede wszystkim na początkujących, którzy właśnie oglądają niezwykły materiał.

Wybór

Zacznijmy od zamówienia. Jesteśmy w sklepie; W oknie sklepu znajduje się kilka rodzajów polipropylenu, różniących się ceną za metr i kilkoma niezrozumiałymi symbolami w oznakowaniu. Na co najpierw patrzeć?

Typ polimeru

• Jeśli podnosisz rury do doprowadzania zimnej wody, możesz zwrócić uwagę na produkty z oznakowaniem PPH.
• Dla ciepłej wody i ogrzewania jest odpowiedni polipropylen znakowany PPB i PPR (PPRC).

Uwaga: celowo nie podajemy pełnych nazw odpowiednich homo- i kopolimerów. Dla czytelnika, który wybiera materiał do naprawy w mieszkaniu lub domu, ta informacja jest wyraźnie zbędna.

Ciśnienie robocze

Jego wartość nominalna w kgf / cm2 (atmosfery) wskazana jest po literach PN w oznaczeniu. Różni się od 10 do 25 atmosfer. Wydaje się, że górna wartość jest oczywiście nadmiarowa, ponieważ ciśnienie w wodociągach i sieciach grzewczych, nie wspominając o układach autonomicznych, nie przekracza 6-7 kgf / cm2.

Istnieją jednak dwa niuanse:

1. W scentralizowanych systemach zaopatrzenia w ciepło i wodę zawsze istnieje prawdopodobieństwo wystąpienia szoku hydraulicznego. Przy szybkim napełnianiu rozładowanego rurociągu lub zaworu zaworu śrubowego z przodu fali uderzeniowej występującej w ciekłym ośrodku ciśnienie może osiągnąć 20-25 kG / cm2.

1. Wraz ze wzrostem temperatury zmniejsza się wytrzymałość mechaniczna polipropylenu. Ciśnienie robocze jest wskazane przez producentów dla temperatury pokojowej (+20 C); przy +90 С, całkiem możliwe do osiągnięcia w systemie centralnego ogrzewania, maksymalne dopuszczalne ciśnienie spadnie do 7 atmosfer.

Wzmocnienie

Do okablowania CWS stosuje się polimer bez zbrojenia. Reżim temperatury jest daleki od krytycznego i, co ważniejsze, stabilnego, co oznacza niskie wymagania dotyczące wytrzymałości mechanicznej i współczynnika rozszerzalności liniowej podczas ogrzewania. Stąd - minimalna cena odpowiednich rur.

Jednakże, gdy temperatura transportowanego medium jest wysoka, pojawiają się dwa problemy techniczne:

1. Zbliżanie się do punktu wrzenia wody prowadzi do krytycznego spadku wytrzymałości plastiku.
2. Wahania temperatury w zakresie od temperatury pokojowej do 80-95 ° C prowadzą do ciągłej zmiany wymiarów liniowych rury.

Problem częściowo rozwiązuje się przez wprowadzenie warstwy wzmacniającej do polimeru.

W sprzedaży można znaleźć materiał z dwoma rodzajami zbrojenia:

1. Folia aluminiowa. Jest on przyklejony między warstwami polimeru (mniej więcej w środku ściany lub bliżej jej zewnętrznej powierzchni).
2. Włókno (cięte włókno szklane). Warstwa polimeru mieszanego z włóknem jest łączona pomiędzy zewnętrzną i wewnętrzną warstwą czystego polipropylenu.

Każdy rodzaj zbrojenia ma swoje zalety i wady.

Instalacja rurociągu

Jak ugotować rury polipropylenowe?

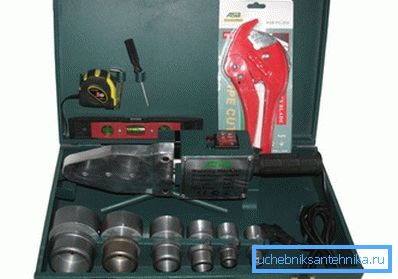

Narzędzie

Zacznijmy od przygotowania narzędzia.

Będziemy potrzebować:

• Lutownica niskotemperaturowa z zestawem dysz o odpowiedniej średnicy.

Wskazówka: w sprzedaży można znaleźć lutownice z regulacją temperatury. Regulator powinien pozwolić na ustawienie optymalnego dla naszych potrzeb 240-260 stopni.

• Nożyce do cięcia polipropylenu. Często są dostarczane razem z lutownicą.

• Nóż do usuwania faset z rury.
• Podczas pracy z rurami aluminiowymi - tzw. Stripping (golarka) do zewnętrznego ułożenia warstwy wzmacniającej i czołowej - dla wewnętrznej (w środku ściany). Narzędzia są dostępne w postaci dysz do wiertarki oraz do czyszczenia ręcznego.

Cięcie, usuwanie

Instrukcja cięcia nie zawiera żadnych tajemnic: rura jest ułożona z uwzględnieniem zanurzenia w armaturze i jest odcinana nożycami. Następnie fazowanie jest usuwane z jego zewnętrznej strony.

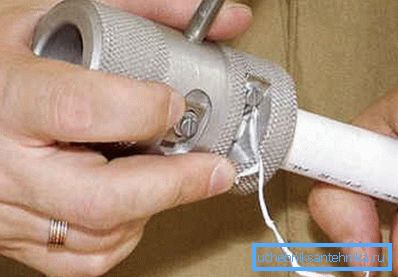

Usuwanie folii aluminiowej odbywa się za pomocą kilku zwojów golarki / okładziny. Celem jest zapobieganie kontaktowi aluminium z wodą. W pewnych okolicznościach (w szczególności, jeśli w obwodzie jest obecna miedź, z którą aluminium tworzy parę galwaniczną), folia może korodować, co doprowadzi do już wspomnianego rozdzielenia rur z katastrofalnym spadkiem wytrzymałości połączenia.

Połączenie

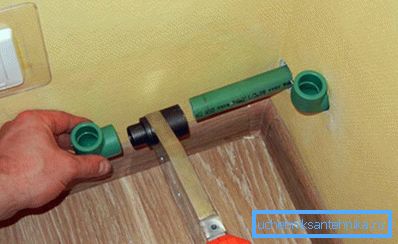

Jak ugotować rury polipropylenowe własnymi rękami za pomocą lutownicy?

1. Na elemencie grzejnym zamontowana jest dysza o odpowiedniej średnicy..
2. Narzędzie ogrzewa się do standardowej temperatury..
3. Wewnętrzna powierzchnia złączki i zewnętrzna powierzchnia segmentu rury są połączone z dyszą w tym samym czasie..

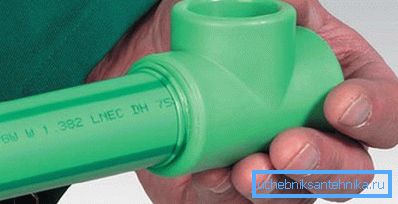

4. Po stopieniu polimeru części są łączone w płynnym ruchu do przodu i utrzymywane w statycznej pozycji do czasu, gdy stop ustali się.. Zakręty są niedopuszczalne: stworzą falę na stopionych powierzchniach. co drastycznie osłabi połączenie.

Ile czasu zajmuje ogrzanie i ustawienie? Odpowiedź zależy od średnicy rury:

Narzędzie do spawania polimerowego jest niedrogie; Jednak najbardziej ekonomiczne czytniki mogą wciąż mieć przewidywalne pytanie: jak spawać rury polipropylenowe bez lutownicy?

Przy małej średnicy rurociągu można go zastąpić palnikiem gazowym zamontowanym na kolanie puszki i dyszy. W płomieniu palnika oba spawane powierzchnie jednocześnie topią się; dalsze operacje nie różnią się od powyższej sprawy. Wadą tej metody jest to, że bez długich treningów trudno jest uzyskać jednolite topienie części.

Ogólne zasady

Przy instalacji przez polipropylen systemów GVS i ogrzewania należy wziąć pod uwagę główną cechę tworzywa sztucznego - znaczną rozszerzalność liniową podczas ogrzewania.

• Zaciski na długich odcinkach nie powinny uniemożliwiać przemieszczania się rurociągu wzdłuż własnej osi.
• Podczas układania w rowkach między rurą a końcem rowków pustą przestrzeń pozostawia się pustą z tynkiem (0,5 - 1 cm).

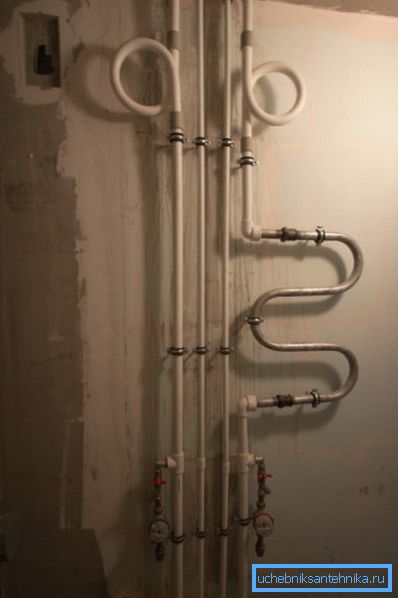

• Proste odcinki o długości ponad 3 metrów są dostarczane z pierścieniowymi lub U-kształtnymi kompensatorami.

Wniosek

Mamy nadzieję, że nasze proste zalecenia pomogą czytelnikowi uniknąć najbardziej oczywistych błędów. Jak zwykle załączony film w tym artykule uzupełni go wizualną znajomością metodologii pracy. Sukcesy!
