Jak spawać rury przez ręczne spawanie łukowe: badamy

15-07-2018
Rury

Przy budowie rurociągów, jak również w gospodarstwie domowym stosuje się kilka sposobów łączenia rur. Ale wśród różnorodności najczęściej stosuje się spawanie. Taką popularność tłumaczy się tym, że dzięki tej metodzie uzyskuje się praktycznie monolityczny związek o wysokiej wytrzymałości. Ponadto uzyskuje się wysoki poziom szczelności.

Na zdjęciu - spawanie rur gazowych

Podstawowe metody spawania

Spawanie gazowe

Wszystkie metody tego związku można podzielić na dwie grupy:

  • Spawanie gazowe przy użyciu ciśnienia;
  • Spawanie gazowe, które wykorzystuje ciepło, czyli topienie.

Z kolei spawanie gazowe z wykorzystaniem ciśnienia jest również podzielone na następujące podgatunki:

  • Spawanie kontaktowe;
  • Połączenie przez tarcie;
  • Spawanie w prasie gazowej;
  • Spawanie na zimno;
  • Kompleks termitów.

Wskazówka! Spawanie gazowe na zimno dla dysz jest stosowane podczas pracy z tymi elementami, które są wykonane z metali nieżelaznych i wyróżniają się plastycznością (to znaczy miedzią lub aluminium). Zasadą tego rodzaju połączenia jest wspólne odkształcenie plastyczne materiału w miejscu, w którym jego związki są silnie ściśnięte.

Spawanie termiczne:

  • Ręczne spawanie łukowe rur spawalniczych;
  • Spawanie gazowe.

Cena różnych metod tego typu związków różni się nieznacznie, dlatego nie może stać się decydującym kryterium przy wyborze jednej lub drugiej metody.

Technologia spawania gazowego

Pierwszym etapem prac jest przygotowanie rur do spawania. Tutaj krawędzie spawanych rur w płomieniu gazowo-tlenowym dostarczanym z urządzenia są ogrzewane. Szczelina między krawędziami jest równomiernie wypełniona stopionym metalem stosowanego pręta.

Należy zauważyć, że szew uzyskany w wyniku tego sposobu ma niższe właściwości mechaniczne w porównaniu do szwu uzyskanego w wyniku metody łuku elektrycznego.

Przykład wysokiej jakości szwu gazowego

Metoda spawania gazowego jest preferowana, jeśli praca jest wykonywana przy rurach o małej grubości (do 3,5 mm). Bardzo ważnym krokiem przed rozpoczęciem prac jest przygotowanie krawędzi rur do spawania.

Materiały i środki stosowane w spawaniu gazowym

Warto zauważyć, że ta metoda wykorzystuje różne urządzenia do spawania rur.

Aby prawidłowo przeprowadzić proces spawania gazowego należy użyć:

  • Tlen. Konieczne do utrzymania stabilnego spalania i wysokiej temperatury.
  • Acetylen, który jest podstawą spalania.
Butle gazowe

Wskazówka! W niektórych przypadkach możliwe jest zastąpienie acetylenu innymi palnymi gazami. Głównym kryterium jest temperatura płomienia palnika, która powinna być 2 razy wyższa od temperatury topienia metalu. Często stosuje się propan i metan.

Oprócz tych dwóch gazów są również potrzebne:

  • Drut spawalniczy, który pełni rolę wypełniacza wypełniającego szew. Skład chemiczny wybranego drutu powinien być jak najbardziej zbliżony do składu metalu.
  • Topniki. Materiał ten jest odpowiedzialny za zmniejszenie stopnia utlenienia materiałów podczas spawania. Topnik może mieć postać proszku lub pasty. Po podgrzaniu substancja ta unosi się na wierzchu, tworząc w ten sposób folię ochronną, która w największym stopniu zapobiega przedostawaniu się cząsteczek powietrza do metalu.

Technika spawania

Spawanie gazowe DIY ma wyraźną sekwencję:

  • Czyszczenie powierzchni metalu przed zanieczyszczeniem;
  • Przygotowanie połączeń dla połączenia, a mianowicie mechaniczne przetwarzanie krawędzi. Jeżeli rury cienkościenne są spawane, wówczas takie przetwarzanie nie jest konieczne.

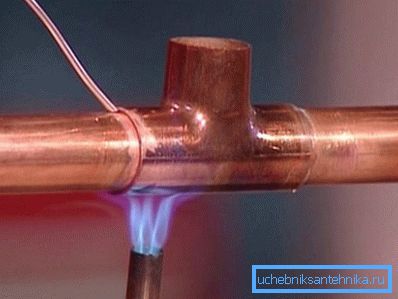

Palnik propanu

Osobno warto zauważyć, że nowoczesna technologia rur do spawania gazowego wykorzystuje dwa różne sposoby wykonania:

  • Racja. W tym przypadku praca jest wykonywana od lewej do prawej. Płomień palnika jest kierowany do obszaru szwu, a pręt wypełniający porusza się płynnie po palniku gazowym. W tej metodzie wydajność jest zwiększana o prawie jedną czwartą, zużycie gazu jest zmniejszone. Ten rodzaj mieszanki stosuje się przy grubości ścianki rur od 5 mm.
  • W lewo. Tutaj kierunek ruchu jest od lewej do prawej, płomień palnika jest kierowany do nie spawanych krawędzi dysz, a pręt jest przesuwany przed palnikiem. W ten sposób staje się dostępne spawanie rur w trudno dostępnych miejscach. Ponadto prezentacja produktu wytwarzanego w ten sposób jest znacznie wyższa.

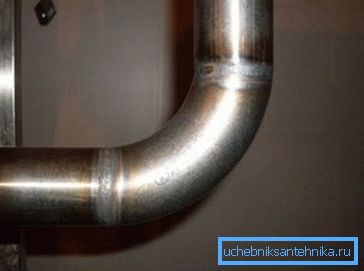

Rury spawalnicze w warunkach domowych

Obrzeża

Przygotowanie rur do spawania jest ważnym etapem przygotowawczym, od którego zależy jakość przyszłej pracy. Preparat zawiera krawędzie tnące. Pamiętaj, że ten etap pracy pozwala na szycie warstwami, każdy z nich ma niewielki przekrój.

Gdy krawędzie tnące poprawiają strukturę samego spoiny, co przyczynia się do zmniejszenia naprężenia w metalu. Kąt cięcia może wynosić od 25 do 50 stopni. Wybór konkretnej wartości zależy od grubości metalu, a także od wybranej metody spawania, rodzaju połączenia.

Spawanie podstawy rąbka powinno być wykonywane przez profesjonalistę lub pod jego ścisłym nadzorem. Instrukcje dotyczące realizacji tego etapu są uważane za dość skomplikowane, dlatego w większości przypadków są przekazywane specjalistom.

Bateria spawalnicza z rur

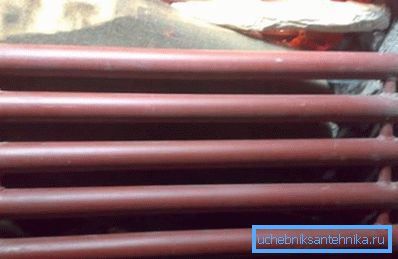

Bateria zgrzewana z rur

Pomyślmy, jak spawać baterię z rur w domu, jeśli wszystkie niezbędne narzędzia i materiały są pod ręką.

Aby to zrobić, należy wykonać następującą sekwencję:

  • Rura jest cięta na wymaganą długość.
  • Liczba sekcji zależy od Twojego pragnienia.
  • Oznaczenie pod zworkami zostało wykonane. Dla nich umieszczona jest rura o średnicy 25 mm, długości 10 cm.
  • Teraz z kawałków blachy są cięte.
  • Otwory na mosty są przecinane, przecinają się centralne rury, a górne i dolne są tylko od wewnątrz.
  • Akumulator jest demontowany za pomocą zworek, haki są przeznaczone do mocowania.
  • W pozycji pionowej wszystkie przeguby są gotowane.

Wniosek

Spawanie rur jest najbardziej optymalną metodą hermetycznego łączenia, niezależnie od tego, czy chodzi o budowę nowego rurociągu, czy o instalację rur kanalizacyjnych lub systemu grzewczego w domu.

W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
