Jak wygina się rury profilowe

01-04-2018
Rury

Rama, wykonana za pomocą kształtek rurowych, jest dość częstą konstrukcją budowlaną. Jest stosowany, w tym do szklarni, szklarni, markiz i baldachimów o kulistym kształcie.

W takim przypadku istnieją dwa sposoby uzyskania niezbędnego kształtu - użyj zgrzewarki lub giętarki do rur.

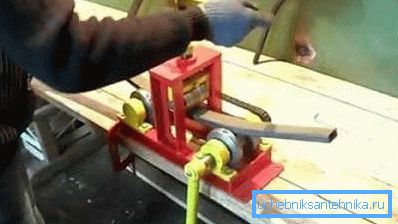

Na zdjęciu - rura profilowana jest wygięta niezależnie

Poniżej rozważamy wykorzystanie specjalnego sprzętu do takich celów, a także alternatywy. Możesz więc zdecydować, czy wydać pieniądze na jego przejęcie, czy też ograniczyć je do alternatywnej metody.

Porada: upewnij się, że podczas gięcia rur profilowych nie ma pęknięć, załamań i spłaszczeń.

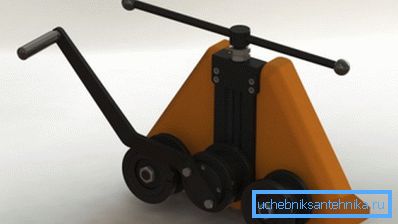

Opcja ręczna giętarka do rur

Co oferuje nam branża

Poniżej rozważamy główne typy giętarek, które są najczęściej używane:

Kompaktowy podręcznik
  1. Wskazane jest kupowanie ich do pracy z niewielką ilością materiałów.
  2. Nie są one używane jako profesjonalny sprzęt ze względu na przybliżone dopasowanie promienia i niską produktywność.
  3. Wyposażenie obejmuje kilka wymiennych rolek. Za ich pomocą wykonuje się zginanie rury profilowej o różnych przekrojach.
  4. Aby uzyskać pożądany promień, konieczne jest kilkakrotne przepuszczenie materiału przez giętarkę, nie zapominając o ręcznym opuszczaniu centralnego walca za każdym razem. W takim przypadku rolki boczne muszą pozostać w pozycji nieruchomej. Zagięcie profilu metalowego następuje pod naciskiem środkowego wałka.
  5. Praca wymaga wysiłku fizycznego.
  6. Maszyna jest przeznaczona tylko do kształtowanych rur o przekroju do 40 mm.
Elektryczny
  1. Urządzenie pozwala na uzyskanie bardzo precyzyjnego gięcia rur.
  2. Ustaw promień zgięcia na 1? możliwe metodą elektroniczną lub mechaniczną.
  3. Sprzęt jest w stanie przetwarzać duże ilości materiału na zmiany.
  4. Chociaż cena maszyny elektrycznej jest wyższa niż ręczna, można ją wykorzystać do świadczenia usług publicznych, co skraca czas zwrotu inwestycji.

Wadą sprzętu jest jego wysoki koszt i wysoka waga, co ogranicza jego dostępność dla przeciętnego nabywcy.

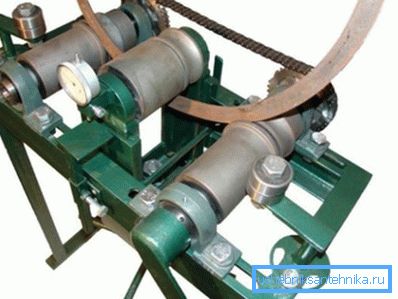

Elektryczna giętarka do rur

Alternatywne metody

Użyj spawarki i szlifierek kątowych

Jeśli nie masz w pobliżu giętarki do rur lub koszt usług nie jest dla Ciebie odpowiedni, możesz zgiąć rurę profilową własnymi rękami pod właściwym kątem w domu.

Aby to zrobić, musisz przygotować szlifierkę lub "szlifierkę" i spawarkę, instrukcje poniżej opisują, jak to zrobić:

  1. Narysuj diagram, na którym obliczyć promień zaokrąglenia.
  2. Wykonaj w miejscu, w którym ma zginać rurę, szlifierkę kątową z dyskiem na metalu, kilka poprzecznych cięć.
  3. Zacisnąć rurkę w imadle i zacząć zginać ją w pożądanym kierunku, stosując niewielką siłę.
  4. Wykonuj cięcia za pomocą spawarki, gdy kąt zgięcia będzie dla Ciebie odpowiedni. Nie zapominaj o przestrzeganiu zasad TB.

Wskazówka: w ostatnim kroku szlifuj spoiny.

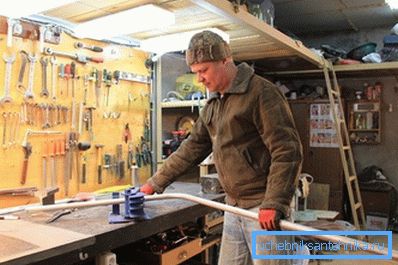

Jak zgiąć rurkę profilową własnymi rękami w domu

Piasek i metalowa tarcza

Ta metoda nie wymaga żadnych specjalnych narzędzi, dlatego można ją uznać za jedną z najprostszych, aczkolwiek czasochłonnych.

Jeśli nie wiesz, gdzie zgiąć rurę profilową, użyj go:

  1. Przygotuj piasek, który powinien wystarczyć do napełnienia całej rury. Pamiętaj, aby wysuszyć i przesiać.
  2. Przykryj jeden koniec rury drewnianym patyczkiem.
  3. Wlać do niego przesiany piasek, a także podłączyć go po drugiej stronie.
  4. Weź metalową tarczę o odpowiedniej średnicy.
  5. Pewnie zamocuj jeden koniec profilowanej rurki między kołkami, pociągnij za drugą, dotykając płyty na niej.

Wskazówka: aby ułatwić proces gięcia profilu wzdłuż małego promienia, lepiej jest ogrzać miejsce deformacji za pomocą palnika gazowego. Integralność metalowych ścian podczas procesu zapewni ciasny piasek.

  1. Usuń zatkany kotlet po zgięciu profilu, należy je znokautować lub wypalić.
  2. Usuń całkowicie piasek z rury.
Wykorzystanie piasku

Metoda jest dość skomplikowana, dlatego zwykle jest używana do rur jednorazowych. Zimą piasek można zastąpić wodą, która powinna zamarznąć wewnątrz profilu, nie zapominając o bezpiecznym zamykaniu końców z korkami.

Gdy płyn w rurze zamarza, możesz zacząć go zginać zgodnie z przygotowanym wzorem.

Zastosuj kwadratową sprężynę

Specjaliści wiedzą inny sposób, który nie pozwoli odkształcić ścianek metalowej rury - za pomocą sprężyny o przekroju o tym samym kształcie, ale mniejszej. Do jego produkcji używano drutu stalowego, którego średnica zależy od grubości ścian.

Sprężyna do gięcia rury profilowej

Najważniejsze - to powinno bezproblemowo wejść do produktu. Następnie planowane miejsce zginania powinno być ogrzewane palnikiem gazowym lub palnikiem, ponieważ wtedy ścianki będą łatwiejsze do zginania.

Podczas trzymania produktu za pomocą szczypiec używaj specjalnych rękawic ochronnych. Aby uzyskać pożądany promień, użyj pustych lub metalowych kołków, które powinny być solidnie zamocowane na obwodzie.

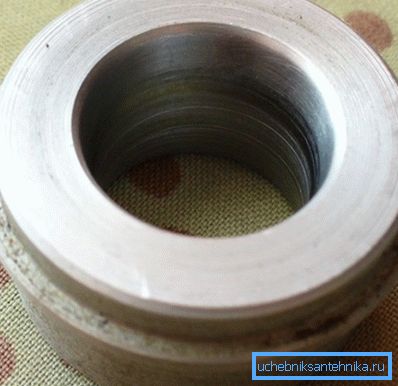

Stalowa blacha do gięcia

Wniosek

W artykule wyjaśniono, w jaki sposób można zgiąć rurę profilową do pożądanego promienia. Aby to zrobić, istnieje specjalny sprzęt, który ułatwia ten proces, lub możesz użyć metod "ludowych", jeśli maszyna jest zbyt droga, koszt usług gięcia nie jest dla ciebie odpowiedni lub nie możesz do nich dotrzeć (patrz również artykuł Zgrzewanie doczołowe: technologia i wyposażenie).

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
