Jak zainstalować rury w łazience: technologia działa

Jeśli mówimy o wielopiętrowych budynkach mieszkalnych, układanie rur w łazience praktycznie obejmuje wszystkie instalacje hydrauliczne w mieszkaniu - jest tylko kuchnia, ale tam również woda i ścieki są usuwane z łazienki. Być może masz osobną łazienkę, ale to nic nie zmienia, chyba że musisz zrobić dodatkowe otwory w przegrodzie, więc weźmiemy wspólną jednostkę sanitarną w jej standardowej formie jako podstawę.

Okablowanie można wykonać w dwóch wersjach - wewnątrz i na ścianie, które teraz rozważymy i pokażemy wideo w tym artykule.

Hydraulika

Uwaga W kwestii trzymania rur w łazience skoncentrujemy się na nowoczesnych technologiach i wybierzemy polichlorek winylu (PVC) do ścieków i polipropylenu (PP lub PPR) do kanalizacji. Oczywiście nadal istnieje metal i metal-plastik, ale dziś materiały te są używane bardzo rzadko.

Materiały

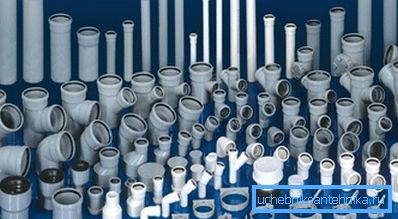

• Do dystrybucji rur kanalizacyjnych potrzebujemy rur PCV o średnicy 100 mm i 50 mm, Ponadto w niektórych sytuacjach sekcja 32 mm jest używana do pralki i / lub zmywarki. Do łączenia takich rur stosowane są różne złączki: złączki, kątowniki, trójniki i redukcje PCW, a ponadto redukcja może być na przykład gumą, aby zmienić dzwonek 50 mm na średnicę 32 mm. Do łączenia w unikalny przekrój zastosowano gumowe uszczelki, które są dostarczane z rurami.

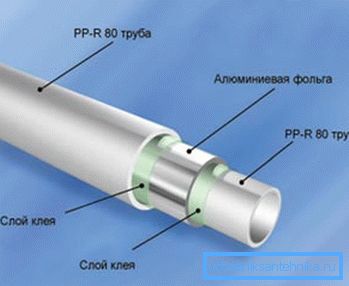

• Rury polipropylenowe do zaopatrzenia w wodę mogą mieć średnicę od 16 do 125 mm, ale w tej sytuacji interesują nas tylko próbki o średnicy 20 mm, a nawet jeśli pion w mieszkaniu ma 32 mm, wówczas należy przykręcić do niego redukcję przejścia o wyjściu 20 mm. Ale poza sekcją PPR, ściany mogą się różnić i są tutaj pewne oznaczenia, są to RN10, RN16, RN20 i RN25, ale w tym przypadku interesuje nas RN16 (ściana bez zbrojenia) i RN20 (wzmocnione folią aluminiową w środku ściany). RN16 ma zbyt cienkie ścianki, a RN25 jest wzmocniony na samym szczycie, a do jego lutowania potrzebny jest dreszcz, aby usunąć folię, poza tym cena takiej rury jest dość duża i służy głównie do centralnego ogrzewania.

• Do dokowania PPR stosowane są również kształtki wykonane z jednorodnego materiału - są to złącza, kątowniki (32?, 45?, 90?), Trójniki, redukcje, obejścia i gwintowane łączniki rurowe do przełączania na metal. Biorąc pod uwagę fakt, że żywotność polipropylenu jest znacznie wyższa niż w przypadku metalu, instrukcja zaleca stosowanie dźwigów również lepiej zainstalować z PP.

Ścieki

Aby zainstalować system kanalizacyjny w łazience, należy rozpocząć rozprowadzanie od pionu (pion może być również wymieniony) - tam jest czworokątny guzek z doprowadzeniem do toalety (100 mm) i odprowadzenie do pozostałej części obwodu (50 mm).

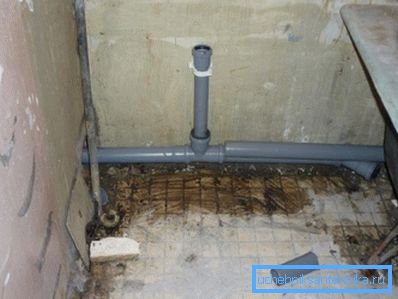

Okablowanie można wykonać wzdłuż ściany, mocując rurę do wsporników, jak na powyższym zdjęciu, ale można też utopić ją w ścianie, wykonując szlifierki i perforator. Staraj się wyraźnie oznaczyć położenie łazienek, tak aby osadzone tee odpowiadały pozycji syfonu, zlewu lub zlewu.

Nachylenie rury 50 mm powinno wynosić 3 cm na metr bieżący, ale w razie potrzeby można go nieznacznie zwiększyć, ale nie należy robić mniej. Jeśli używasz PPR o przekroju 32 mm do spuszczania wody z pralki lub zmywarki, nie musisz podążać za nachyleniem, ponieważ istnieje wymuszony odpływ.

Zaopatrzenie w wodę

Uwaga Pomimo faktu, że schemat złącz rurowych w łazience implikuje zimną i gorącą wodę, to znaczy za pomocą PPR PN16 i PPR PN20, wielu hydraulików odmawia zimnego PN16 i całe okablowanie odbywa się za pomocą PN25, zwłaszcza jeśli obwód jest pokryty tynkiem / tynkiem lub suchej zabudowy.

W dalszym ciągu przyglądamy się, jak układać rury w łazience i rozpoczynać od instalacji wodomierza, który zwykle jest pakowany w pobliżu pionu wody w pozycji pionowej lub poziomej (nie ma znaczenia).

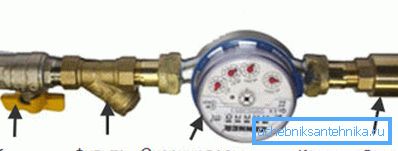

Zwróć uwagę na kolejność paczki - natychmiast po tym jak żuraw ma filtr siatkowy, następnie sam wodomierz, a po nim zawór zwrotny, tylko na tych wszystkich detalach znajduje się strzałka, dzięki której możesz określić kierunek wody. Jeśli twój dom jest podłączony do ciepłej wody użytkowej, to w tym przypadku wodomierze będą musiały zainstalować dwie - zimną i gorącą wodę.

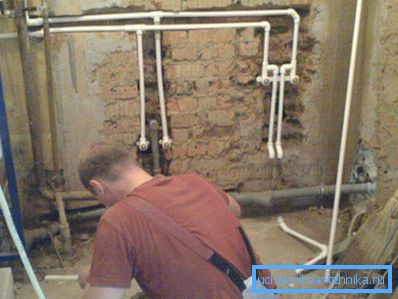

Okablowanie można wykonać na ścianie lub można podgrzać rury do gotowych rowków, aby zamknąć je za pomocą tynku, dzięki czemu można zaoszczędzić kilka centymetrów przestrzeni użytkowej, co jest bardzo ważne w małych mieszkaniach. W typowych mieszkaniach rozmieszczenie łazienek odbywa się w następującej kolejności: toaleta, umywalka, wanna (prysznic lub pudełko) i wyjście do zlewozmywaka - pralka może być zarówno w kuchni, jak iw łazience.

To w tej kolejności odbywa się okablowanie zimnej wody, a następnie, równolegle do obiegu zimnego, dostarczana jest woda gorąca, która jest zasilana przez dostarczanie gorącej wody, kocioł elektryczny lub kolumna gazowa (można odciąć dopływ zimnej wody do kotła lub kolumny w dowolnym miejscu, w zależności od ich lokalizacji).

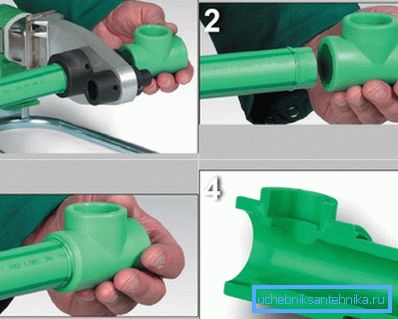

Zgrzewanie PPR odbywa się w trzech etapach: najpierw w dyszy nagrzewa się rurkę z łącznikiem (dla średnicy 20 mm, chwyt trwa 5-6 sekund), następnie są one równocześnie uwalniane, łączone i utrzymywane przez kolejne 2-3 sekundy, aż do ochłodzenia. Głębokość montażu rury 20 mm do złączki powinna wynosić 14-17 mm, dlatego powinna być ogrzewana na tę samą odległość.

Wniosek

Nie zapominaj, że rury eyeliner do kranu w łazience własnymi rękami powinny kończyć się w pewnej odległości - centra wyposażenia są oddalone o 150 mm od siebie. Aby ułatwić ich instalowanie, używane jest specjalne gniazdo do lutowania, w którym te elementy znajdują się na pasku.
