Jak zorganizować przejście rury przez dach

Przejście rury kominowej przez dach jest dość skomplikowanym elementem, z urządzeniem, w którym domowi rzemieślnicy często mają pewne problemy. Faktem jest, że przejście nie powinno naruszać wszystkich właściwości ochronnych "tortu na dachu", ale musi spełniać normy bezpieczeństwa pożarowego. Następnie przyjrzymy się, jak zorganizować taką strukturę w szczegółach.

Informacje ogólne

Najczęściej urządzenie kominowe planowane jest na etapie projektowania domu, ale czasem konieczne staje się doprowadzenie systemu usuwania dymu przez poddasze i dach już wybudowanego budynku, na przykład w następujących przypadkach:

• Po przebudowie lub remoncie dachu;
• Zmieniając źródło ogrzewania.

Wykonując węzeł przejścia rury przez dach, początkujący powinni dowiedzieć się:

• Gdzie lepiej umieścić przejście.
• Jak wyposażyć przejście rury przez sufit i dach, aby zapewnić bezpieczne i niezawodne termiczne i wodoodporne.

Rozwiązanie każdego z tych zadań musi być podchwycone poprawnie, ponieważ będzie od niego zależało:

• Wydajność komina;
• Bezpieczeństwo pożarowe;
• Szczelność dachu.

Dlatego, przyjrzyjmy się bliżej procesowi instalacji tego systemu.

Wybór lokalizacji komina

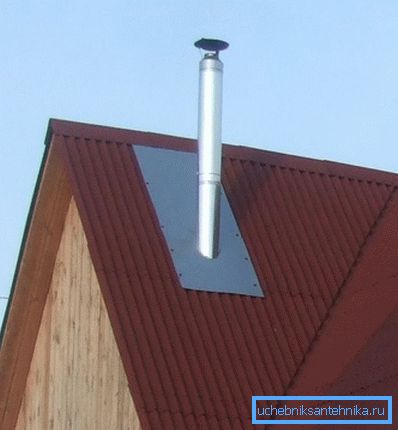

Według ekspertów, najlepszym rozwiązaniem dla lokalizacji rury jest jej instalacja w pobliżu grzbietu dachu.

To rozwiązanie ma następujące zalety:

• Pozwala zminimalizować gromadzenie się śniegu w pobliżu komina, a także zapobiega występowaniu kieszeni śniegowych w pobliżu kalenicy, co eliminuje wyciek dachu.
• Dzięki takiemu rozwiązaniu uzyskuje się niską wysokość komina, zmniejszając w ten sposób wpływ na środowisko, odpowiednio, zmniejszając prawdopodobieństwo skraplania.

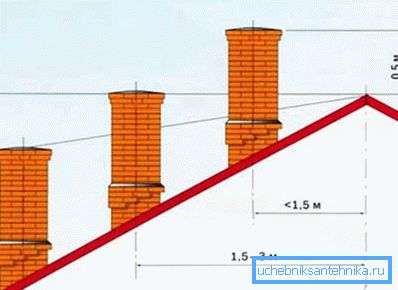

Zwróć uwagę! Im niższy komin znajduje się na zboczu, tym bardziej, zgodnie z kodeksami budowlanymi, powinna być jego wysokość nad dachem. Jeśli dom przylega do ściany wieżowca, wówczas rura powinna znajdować się powyżej dachu wieżowca. Jeśli dach jest płaski, wysokość musi wynosić co najmniej 500 mm.

Należy również pamiętać, że przejście przez dach komina nie powinno znajdować się w następujących miejscach:

Zwróć uwagę! Przewód kominowy nie może być sztywno połączony z dachem, ponieważ w przypadku naruszenia integralności dachu istnieje prawdopodobieństwo zniszczenia systemu.

Jak wyciągnąć komin

Przez dach

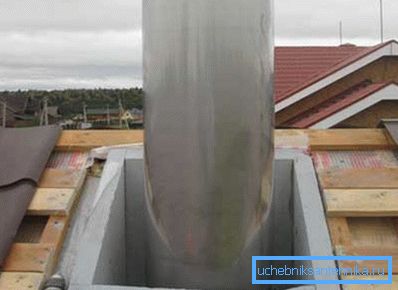

Aby zabezpieczyć izolację dachu przed wilgocią, wiadomo, że stosuje się materiał barierowy dla pary wodnej. Jednak zgodnie z obowiązującymi przepisami przeciwpożarowymi, należy zachować pewną odległość (13-25 cm) od komina do materiałów palnych. Najczęściej, aby rozwiązać ten problem, użyj specjalnych skrzyń, w których znajduje się komin.

We wnętrzu kanału umieszczona jest wełna mineralna jako izolator ciepła. W tym samym czasie folię izolującą dach z parowozu przenosi się na pudło i mocuje za pomocą gwoździ lub zszywek.

Powyżej jest zainstalowany specjalny projekt z fartuchami, który jest zwykle wykonany ze stali nierdzewnej, miedzi lub ocynkowanej. Fartuch musi być zaprojektowany pod kątem nachylenia dachu, do którego jest przeznaczony.

Zwróć uwagę! Komin należy ustawić pionowo. Dozwolone jest odchylenie od pionu nie więcej niż 30 stopni.

Muszę powiedzieć, że projekt przejścia zależy w dużej mierze od wielu czynników:

• Materiał - rura może być wykonana z cegły, metalu, cementu azbestowego i niektórych innych materiałów.. Dla każdego z nich wzór ma swoją własną charakterystykę.
• Temperatura spalania paliwa - ogrzewanie może być drewno, węgiel, torf itp.. Rodzaj paliwa zależy od temperatury, w której komin jest ogrzewany.
• Wykończenie zewnętrzne - wzór może być na przykład wyłożony cegłą lub otynkowany, konstrukcja złącza może być zupełnie inna..
• Rodzaj pokrycia dachowego - na rynku dostępne są gotowe elementy dodatkowe przeznaczone do okrągłego i kwadratowego przekroju rury oraz różnych rodzajów pokrycia dachowego. Cena dodatkowych elementów zwykle nie jest wysoka, więc nie ma sensu samodzielne wykonywanie części, chyba że komin nie ma niestandardowego kształtu przekroju.

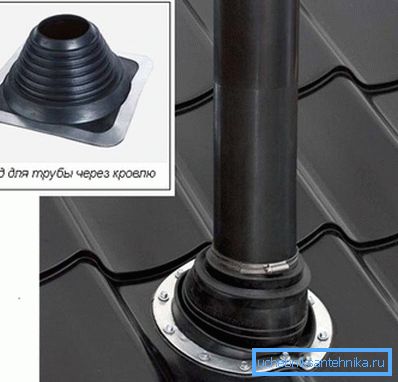

Na przykład przejście rury przez metalową płytkę jest następujące:

• Gładkie blachy są umieszczone blisko rury. Ich wielkość powinna być taka, aby pokrywały się z komorą.
• Obok komina zamontowany jest metalowy narożnik profilu.
• Następnie złącza są uszczelniane za pomocą szczeliwa dachowego.

Zwróć uwagę! Uważa się, że przejście rury wielowarstwowej przez dach można wykonać bez pudełka, ponieważ składa się ona z dwóch ścian, pomiędzy którymi znajduje się materiał termoizolacyjny. Ta opinia jest jednak błędna - w każdym przypadku pudełko jest konieczne.

Te same instrukcje i uszczelnienia połączeń dachowych z płytek ceramicznych, jedyne, zamiast blach stalowych, użyj miękkiej taśmy aluminiowej lub ołowianej. Dywan końcowy może być używany jako fartuch do miękkich płytek. W celu uszczelnienia komina przechodzącego przez ondulinę należy użyć specjalnej taśmy izolacyjnej "onduflesh".

Przejdź przez sufit lub sufit

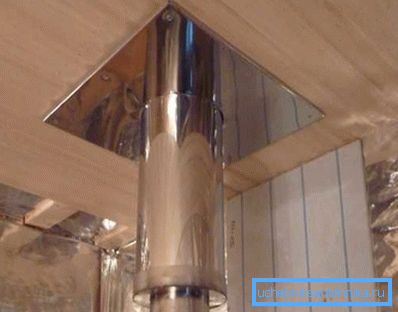

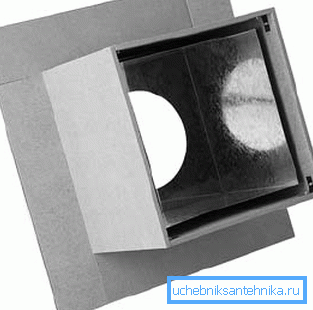

Przejście przez sufit lub inny sufit odbywa się na tej samej zasadzie, co przez dach. W tym przypadku skrzynka przejściowa może być wykonana z minerytu.

Jeśli chodzi o wewnętrzną przestrzeń pudła, to również musi być wypełniona wełną mineralną lub keramzytem. Dodatkowo, jako rura wlewu, możesz użyć piasku - ta opcja jest najtańsza.

Jeżeli rura przechodzi przez sufit wanny, wówczas umieszczany jest niepalny materiał termoizolacyjny do reasekuracji między rurą a materiałami palnymi (najczęściej drewniane konstrukcje). Eksperci zalecają, aby nie zaniedbywać takiego środka, ponieważ koszty nie rosną dużo, ale pod względem bezpieczeństwa taka uszczelka może odgrywać decydującą rolę.

Muszę powiedzieć, że w kominie kąpielowej często wychodzi się z łaźni parowej przez ścianę do poczekalni, a stamtąd przez strych na ulicę. Aby zorganizować podobny kanał rury przez ścianę, konieczne jest również zastosowanie przepustu, który jest wypełniony wełną mineralną, tylko nie powinna to być wełna szklana, ale wełna bazaltowa, która może wytrzymać temperatury do 1000 stopni.

Wskazówka! Podczas montażu sekcji komina własnymi rękami można użyć specjalnego uszczelniacza do uszczelnienia. Jedyna rzecz, na którą trzeba zwrócić uwagę, aby wytrzymać temperatury co najmniej 1000 stopni.

Tutaj, być może, wszystkie główne niuanse urządzenia przekazują systemy oddymiania w podłogach i dachu.

Wniosek

Przejście komina przez sufit i dach jest kluczowym elementem projektu, który zależy nie tylko od szczelności połączeń, ale również od bezpieczeństwa pożarowego budynku. Dlatego przy konstruowaniu systemów oddymiania należy zwrócić szczególną uwagę na ten węzeł.

Wykonanie takiej konstrukcji nie jest trudne, najważniejsze jest ścisłe przestrzeganie wymogów bezpieczeństwa przeciwpożarowego i przepisów budowlanych. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
