Jaka powinna być wielkość rur kanalizacyjnych

08-04-2018
Rury

Wydajność systemu kanalizacyjnego zależy nie tylko od zgodności z technologią, ale również od prawidłowego doboru rozmiarów. Jest to średnica wewnętrzna, która wpływa na główną charakterystykę każdego systemu kanalizacyjnego - przepustowość. Błąd przy wyborze standardowego rozmiaru może prowadzić do tego, że system po prostu nie poradzi sobie z usuwaniem odpływów.

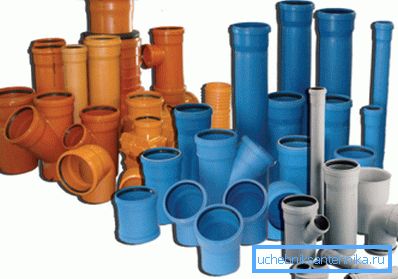

Rury kanalizacyjne

Jak wybrać rozmiar

Konieczne jest uwzględnienie objętości ścieków. Na przykład, kanalizacyjna rura 32 mm może być używana do dystrybucji ścieków w mieszkaniu (na przykład do odprowadzania ścieków z zlewu). Jednak użycie małych rozmiarów w kanalizacji doprowadzi do tego, że zacznie pracować w trybie ciśnieniowym, a wydajność nie będzie wystarczająca. Oznacza to, że woda ulegnie stagnacji.

Główne parametry rurociągu

Należy również wziąć pod uwagę materiał, z którego wykonano rurociąg. Na przykład żeliwo jest używane do pionów i ścieków zewnętrznych, ale rury PVC i polietylenowe mogą być stosowane zarówno wewnątrz, jak i na zewnątrz domu. Od materiału zależy głównie od ceny.

Zwróć uwagę! Rura stalowa praktycznie nie jest używana do ścieków. System odprowadzania ścieków pracuje w trybie bezciśnieniowym, więc zwiększona wytrzymałość nie odgrywa szczególnej roli, ale podatności na korozję nie można zaliczyć do przewagi stali.

Prawidłowa średnica powinna zapewniać, że przekrój zostanie wypełniony odpływami w przybliżeniu w zakresie 0,5-0,6. Na przykład, rura kanalizacyjna o średnicy 40 mm będzie odpowiednia dla obszaru od zlewu, zwiększenie rozmiaru spowoduje, że niektóre stałe wtrącenia nie będą po prostu zmywane przez przepływ wody i osadzą się na wewnętrznej powierzchni ścianek. Wynikiem tego mogą być problemy z odpływem.

Napełnianie rurociągu ściekami

Ramy prawne

Wymiary i ogólne wymagania dotyczące rur (pod względem geometrii, kontroli jakości itp.) Zależą od materiału.

Możesz wyróżnić takie standardy, jak:

  • GOST 22689.2 - 89. Uwzględnia on rurociąg kanalizacyjny wykonany z polietylenu. Większość normy podana jest do szczegółowego opisu rozmiarów elementów kształtowych, podano także średnice nominalne. Jeśli chodzi o długość, według GOST, sekcje powinny być produkowane o długości od 2 do 8 m, dozwolona jest zmiana długości w dowolnych granicach zgodnie z życzeniem klienta;
  • GOST 6942-98. Ten dokument dotyczy ścieków z żeliwa. Pomimo popularności tworzyw sztucznych, żeliwna rura kanalizacyjna o średnicy 150 mm jest aktywnie wykorzystywana podczas układania zewnętrznego systemu drenażu lub jako pionów kanalizacyjnych w pomieszczeniu. Norma nie wspomina o zewnętrznej średnicy i warunkowym przejściu Du;

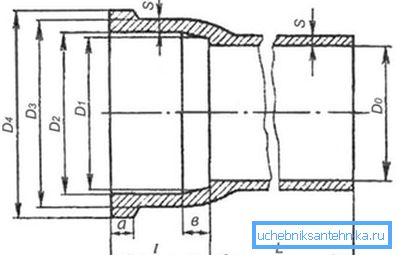

Główne wymiary rury żeliwnej
  • w przypadku rurociągów PCV sytuacja jest nieco bardziej skomplikowana, ponieważ dokument regulacyjny w sprawie swobodnego przepływu ścieków wykonanych z rur PVC nie występuje jako taki. Ale wymagania dla takich rurociągów można znaleźć w GOST R 51613-2000. Wykorzystuje pojęcie nominalnej średnicy zewnętrznej, więc przy wyborze rozmiaru należy wziąć pod uwagę grubość ściany.

Jakie rozmiary wybrać do układu w mieszkaniu

Z reguły ręczne ścieki instalacyjne pomijają punkt wyboru rozmiarów. Oczywiście w idealnym przypadku konieczne byłoby obliczenie dokładnej ilości odpadów i, w oparciu o to, wybierz D, ale możesz pójść w inny sposób. Najczęściej stosuje się po prostu uśrednione dane dotyczące średnic rurociągu do podłączenia do mieszkania, pionów i zewnętrznej części kanalizacji.

Zalecane wartości średnicy

Główną zasadą, gdy system ściekowy rozcieńcza się w mieszkaniu, jest to, że w trakcie ruchu wody jego średnica musi pozostać stała lub rosnąć.

Podczas wybierania rozmiarów możesz skorzystać z następujących zaleceń:

  • jeśli w mieszkaniu zastosowano łączony spust do mycia, zlewozmywaków i natrysków, zrobi to rura kanalizacyjna o średnicy 50 mm.;
  • jeżeli odpływ jest oddzielny, wówczas średnicę można nieznacznie zmniejszyć do około 32 mm;
  • ale w toalecie niewielki rozmiar jest surowo zabroniony. Średnica powinna wynosić 100 mm.

Zwróć uwagę! Przy rozprowadzaniu w mieszkaniu należy wziąć pod uwagę, że w rejonie, w którym składowiska zlewają się do centralnego pionu, ich objętość jest znaczna, więc niewielkie rozmiary nie będą działały.

Ścieki zewnętrzne

Zewnętrzna część systemu odprowadzania ścieków stoi osobno, woda z domu jest kierowana albo do wewnętrznej sieci odwadniającej, albo do szamba (w przypadku systemu autonomicznego). Rura ściekowa o średnicy 100 mm jest minimalnym dopuszczalnym rozmiarem, dla małego prywatnego domu będzie wystarczająca pojemność.

Problemy z rurami z tworzyw sztucznych najprawdopodobniej nie pojawią się, ale przy wyborze żeliwa należy zwrócić uwagę na etykietowanie.

Najważniejsze parametry to:

  • w rzeczywistości średnica, jeśli oznaczenie jest oznaczone jako DN100, oznacza to, że wartość Dini wynosi 100 mm, biorąc pod uwagę grubość ścianki, wymiar zewnętrzny wzrośnie do 110;
  • Znakowanie SMU oznacza, że ​​oba końce są gładkie, ale SME wskazuje, że na jednym końcu znajduje się gniazdo.

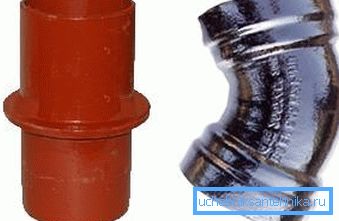

Na zdjęciu - na lewym rurociągu SMU, po prawej - SME

Jeśli chodzi o rozmiary żeliwnych rurociągów, maksymalna średnica wewnętrzna jest ograniczona do 400 mm (DN400), a długość zależy od rodzaju połączenia. Tak więc, rurka kanalizacyjna z żeliwa 250 mm może być produkowana o długości 3, 2,5 i 1 m, jeśli połączenie jest osadzone. Ale jeśli rurociąg o zwiększonej wytrzymałości zostanie ułożony (oba końce są gładkie), długość segmentu wynosi 3,0 m.

Jeśli chodzi o pion, ponieważ objętość drenaży w nim jest równa całkowitej objętości drenów całego domu, jego średnica nie powinna być mniejsza niż 100 mm. Pod względem materiału możliwe jest zalecenie zarówno żeliwa, jak i plastiku. Rura kanalizacyjna o średnicy 75 mm nadaje się do wylotów ze strefy pionowej.

Zwróć uwagę! Rura żeliwna nie jest zalecana do układania w mieszkaniu własnymi rękami. Materiał ten jest dość delikatny i może pękać nawet przy niewielkim mechanicznym uderzeniu.

Ogólna rekomendacja nie polega na użyciu rozmiaru większego niż DN150 dla indywidualnej konstrukcji. Taki standardowy rozmiar z rezerwą wystarcza nawet na dwupiętrową rezydencję z kilkoma toaletami i łazienkami. Ale rura kanalizacyjna 200 mm jest odpowiednia dla hotelu lub wielopiętrowego budynku mieszkalnego, ale nie dla rodziny kilku osób.

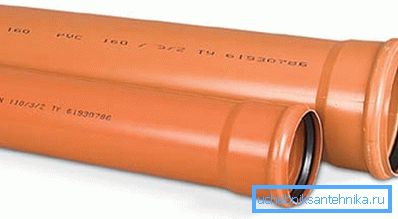

Duże średnice nie są zalecane do indywidualnej konstrukcji.

Falisty rurociąg

Plastikowe rury faliste mają o wiele większą sztywność obwodową niż zwykle. Dzięki temu może przenosić ciężkie ładunki bez konsekwencji, czyli zwiększa się maksymalna głębokość pochówku.

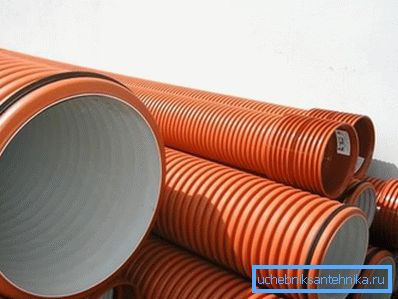

Rurociąg falisty ma większą sztywność

Na przykład, rura kanalizacyjna o średnicy 110 mm może być ułożona na głębokości do 20 m. Rurociąg taki składa się z 2 warstw tworzywa sztucznego, warstwa zewnętrzna służy do zwiększenia sztywności, a wewnętrzna jest gładka, co jest konieczne, aby zminimalizować opór przepływu wody.

Z reguły do ​​produkcji używa się polietylenu PE63 i PE80. Ten polietylen jest odporny na chemicznie agresywne substancje, dzięki czemu skład ścieków nie wpływa na jego trwałość.

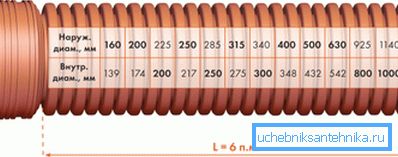

Standardowe wymiary falistego rurociągu

Na końcu

Właściwy dobór średnicy kanału - klucz do sukcesu. Aby ułatwić problem z wyborem, nie można wykonać odpowiednich obliczeń, ale użyć uśrednionych danych. Informacje w tym artykule nie będą błędem przy wyborze rozmiaru.

Wideo w tym artykule pokazuje przykład zmiany układu kanalizacji w mieszkaniu za pomocą rur o różnych średnicach.
