Jaka średnica rury do wyboru dla ogrzewania: opis

24-05-2018
Rury

Kiedy wydajesz ogrzewanie w mieszkaniu lub domu prywatnym, oprócz materiału użytych rur, należy również uwzględnić wymiary ich sekcji. Określają ilość płynu, który należy przepuścić przez określoną jednostkę czasu, co znacząco wpływa na wydajność całej konstrukcji. Omówimy dalsze sposoby znalezienia tego wskaźnika.

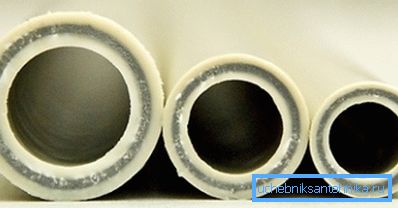

Na zdjęciu różne średnice rur wzmocnionych polipropylenem

Zależność między przekrojem rurociągu a pojemnością występującego w nim ciśnienia

Na początek, warto odrzucić mit, że im grubsza rura, tym intensywniejszy jest ruch płynu chłodzącego. Przy nadmiernym zwiększeniu średnicy ciśnienie w układzie może spaść do takiego stopnia, że ​​ogrzewanie w domu nie stanie się całkowicie. Aby temu zapobiec, przeczytaj poniższą tabelę, w której wymieniono parametry płynu chłodzącego dla najpopularniejszych typów produktów rurowych:

Zobacz potok Zużycie, m3/ h Prędkość, m / s Utrata głowy, m / 100 m
Stal nowa 133? 5 60 1.4 3.6
Stal stara 133? 5 60 1.4 6,84
PE 100 110 × 6,6 (SDR 17) 60 2.26 4.1
PE 80 110? 8.1 (SDR 13.6) 60 2,41 4.8
Stal nowa 245? 6 400 2.6 4.3
Stal stara 245? 6 400 2.6 7
PE 100 225? 13,4 (SDR 17) 400 3.6 4
PE 80 225? 16,6 (SDR 13,6) 400 3,85 4.8
Stal nowa 630? 10 3000 2,85 1,33
Stal stara 630? 10 3000 2,85 1,98
PE 100 560? 33,2 (SDR 17) 3000 4,35 1,96
PE 80 560? 41,2 (SDR 13,6) 3000 4,65 2.3
Stal nowa 820? 12 4000 2.23 0,6
Stal stara 820? 12 4000 2.23 0,87
PE 100 800? 47,4 (SDR 17) 4000 2,85 0,59
PE 80 800 ± 58.8 (SDR 13.6) 4000 3 0,69

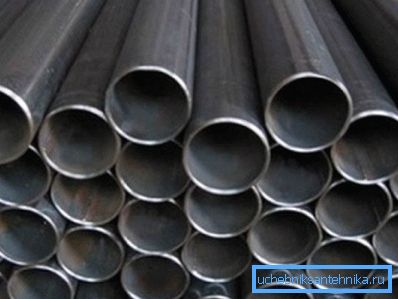

Metalowe rury 133? 5

Funkcje wyboru

Jak wybrać średnicę rury do ogrzewania? Spójrzmy na początek z ich opisem.

Opis

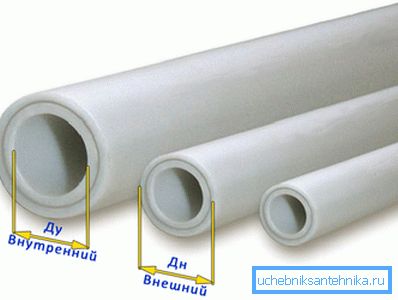

Odległości między ścianami rur

Wybór średnicy rur do ogrzewania zależy od następujących cech:

  1. Odległość między ścianami wewnętrznymi - wewnętrzna średnica rury. Jest to najważniejszy wskaźnik pokazujący przepustowość przyszłego projektu.
  2. Odległość między zewnętrznymi ścianami - średnica zewnętrzna. Jest on podzielony na:
Klasa Parametr, cm
Mały 0,5-10,2
Średnia 10,2-40,6
Duży 40,6 lub więcej
  1. Warunkowe zaliczenie. Wartość przekroju jest zaokrąglana i przeliczana na jednostki calowe.

Różnica między średnicą zewnętrzną i wewnętrzną jest grubością ścianki produktu, co wpływa na przewodzenie ciepła przez rurociąg.

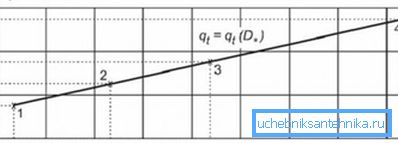

Linia na wykresie pokazuje zależność pomiędzy wymianą ciepła a wielkością średnicy zewnętrznej

Mniej lub więcej

Różne odcinki rur miedzianych do ogrzewania

Po obliczeniach wartości mogą przyjmować pewien zakres, w którym kierunku lepiej odejść: do większego lub mniejszego?

Eksperci uważają, że bardziej racjonalne jest używanie małej sekcji z kilku powodów:

  1. W rurociągu znajduje się mniejsza ilość płynu chłodzącego, który musi zostać podgrzany. W ten sposób zmniejsza się koszt eksploatacji instalacji grzewczej.
  2. Łatwiejsze wykonanie instalacji ręcznie.
  3. Niższe koszty samych cienkich rur w porównaniu do grubszych próbek.

Wskazówka: nie należy specjalnie lekceważyć wyników obliczeń, ponieważ znacznie obniży to wydajność systemu ogrzewania i sprawi, że będzie on bardzo głośny.

Należy pamiętać, że idealna prędkość to przedział od 0,3 do 0,7 m / s.

Wykonywanie obliczeń

Aby zrozumieć istotę procesu, rozważ to na przykładzie znalezienia optymalnego przekroju dla rur grzewczych zlokalizowanych w pomieszczeniu 20 m2.

Instrukcja jest następująca:

  1. Przede wszystkim znajdujemy wskaźnik wymaganego przekazywania ciepła. Jeśli ściany mają izolację, a sufity nie przekraczają trzech metrów, to na każde 10 metrów kwadratowych potrzeba 1 kW mocy cieplnej. Zamień na naszą wersję i uzyskaj 2 kW.
  2. Następnie dodajemy niezbędną rezerwę dwudziestoprocentową, która ostatecznie daje nam 2,4 kW.

Wskazówka: Podczas dokonywania obliczeń online zaleca się używanie kalkulatora. Taki program może znacznie uprościć zadanie i uniknąć typowych błędów.

  1. Jeśli w pokoju znajdują się okna, dodaj taką samą liczbę baterii o mocy co najmniej 1,2 kW. Zwykle umieszczane są bezpośrednio pod otworami okiennymi.

Ważne: wartość mocy może zająć więcej, ale w żadnym wypadku nie mniej, ponieważ system nie poradzi sobie z jej zadaniem.

  1. W tabeli zawierającej średnice wewnętrzne znajdujemy uzyskaną wartość mocy 2400 W. Widzimy, że rury o średnicy ośmiu milimetrów są odpowiednie dla danego systemu grzewczego. Prędkość płynu będzie równa 0,6 m / s, natężenie przepływu - 105 kg / h, a dokładna moc cieplna - 2453 watów.

Dopuszczalne jest również stosowanie rur o średnicy dziesięciu milimetrów, a następnie prędkość płynu chłodzącego zmniejszy się do 0,4 m / s, natężenie przepływu wzrośnie do 110 kg / h, a wydajność wzrośnie do 2555 W.

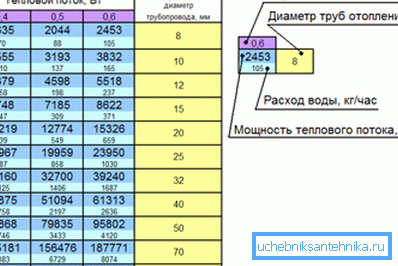

Tabela wewnętrznych średnic rur instalacji grzewczej

Wniosek

Dobór średnicy rury do ogrzewania jest bardzo ważnym zadaniem, a wydajność całego systemu zależy od poprawności tego etapu. Zbyt szerokie produkty mogą całkowicie przestać spełniać swoje funkcje, a zbyt cienkie będą działały nieefektywnie i hałaśliwie (patrz także artykuł Zewnętrzna średnica rur - wszystko, co musisz wiedzieć o wymiarach).

W związku z tym konieczne jest uwzględnienie wszystkich szczegółów podczas dokonywania obliczeń i dokonywania wyborów w celu uzyskania maksymalnego efektu. W artykule przedstawiamy wszystkie informacje potrzebne do tego.

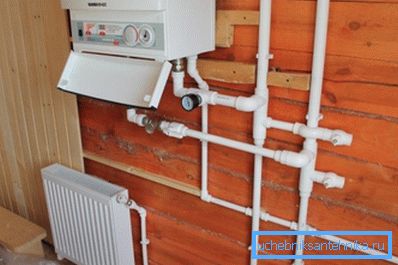

Optymalnie dobrane rury grzewcze

Na prezentowanym filmie można zapoznać się z dodatkowymi materiałami mającymi bezpośredni wpływ na rozpatrywany temat. Zachowaj ostrożność podczas dokonywania obliczeń!
