Jakie powinno być ciśnienie w rurach i od czego zależy ten

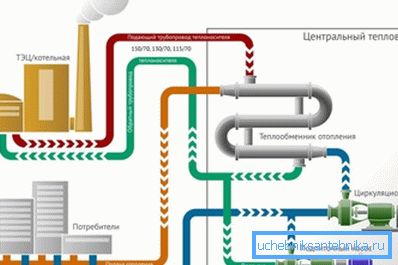

Wyszukiwarki często kierują prośbą o to, ile ciśnienia jest w rurach grzewczych, ale to ustawienie jest nieprawidłowe, ponieważ MPa w systemie zależy od tego, który system jest scentralizowany lub autonomiczny w twoim domu, i tutaj również liczby te mogą się różnić.
Na przykład przy stosowaniu chłodziwa w niskich budynkach nacisk jest znacznie mniejszy niż w przypadku wysokich budynków, dlatego będzie się różnić w samym obwodzie. Porozmawiajmy o tych korelacjach i zobaczmy dodatkowe wideo w tym artykule.
Współczynnik ciśnienia
Rodzaje ciśnienia
Uwaga Aby obliczyć siłę nacisku rury (dla konturu mieszkania), konieczne jest zrozumienie, jakie rodzaje tego pomiaru w ogóle istnieją.
- Przez ciśnienie statyczne rozumie się kolumnę z wodą, a dokładniej jej wysokość, do której jej pompa jest w stanie podnieść z kotła lub scentralizowanej kotłowni - od tego zależy obliczenie mocy, szczególnie w przypadku budynków wysokich.. Oznacza to, że w przypadku budynków jednokondygnacyjnych i wielopiętrowych o tej samej powierzchni mieszkalnej wymagania dotyczące tego wskaźnika są zupełnie inne.
- Od ciśnienia dynamicznego zależy od szybkości płynu chłodzącego w układzie - im szybciej cykl zostanie ukończony, tym mniej wody ostygnie, a zatem koszt jego ogrzewania będzie niższy, a całkowita cena energii również spadnie.

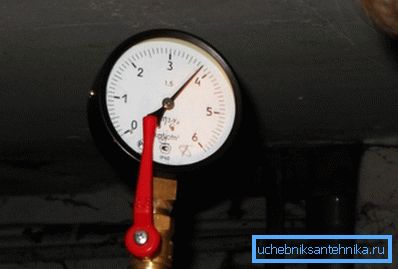

- Ponadto istnieje ciśnienie robocze (stałe) i prasowania (maksymalne lub testowe), a grubość ścianki rury jest obliczana w zależności od nacisku prasy, a nie. W normalnych warunkach pracy w blokach mieszkalnych, niezależnie od rodzaju budowy (nowy projekt lub Chruszczowka), ciśnienie robocze (operacyjne) powinno wynosić od 8 do 9,5 atmosfer, co stanowi 0,8-0,96 MPa lub 8,1-9 81 kgf / cm2), zgodnie z instrukcjami. Niestety, w niektórych domach liczba ta jest znacznie zaniżona i wynosi około 5-5.5 atmosfery, odpowiednio 0.5-0.55 MPa lub 5.0-5.6 kgf / cm2.
Rury z polipropylenu
Uwaga Rury z polipropylenu są zazwyczaj pisane z użyciem skrótu - rosyjski PP lub angielski PPR. Ale jakie ciśnienie utrzymuje rura polipropylenowa i jej właściwości cieplne są oznaczone skrótem PN, po którym następuje liczba.
Jeśli mówimy o tym, ile ciśnienia może wytrzymać rura polipropylenowa, oznacza to, że mówimy o obiegu grzewczym, a najprawdopodobniej z centralnej kotłowni, ponieważ w przypadku układu autonomicznego ciśnienie w obwodzie jest wysokie.
W przypadku opcji samodzielnej, odpowiednia jest niskociśnieniowa rura z polietylenu - jest ona instalowana na podgrzewaną podłogę. Jednak w znakowaniu polipropylenu PN10 b PN16 nie ma warstwy wzmacniającej i takie rury nie są odpowiednie dla konturu - zwykle stosuje się tutaj PN20 i PN25.
Tabela zależności zasobu operacyjnego PPR od ciśnienia i temperatury
| t? C | Zasoby operacyjne (lata) | Typ PPR | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Dopuszczalne obciążenie (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21.7 | 27.1 | 33,9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20,7 | 25,9 | 32,3 | |
| 30 | 10 | 11.7 | 18,8 | 23,5 | 29.3 |
| 25 | 11.3 | 18.1 | 22,7 | 28.3 | |
| 50 | 11.1 | 17,7 | 22.1 | 27,7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19,5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23,0 | |
| 50 | 10 | 8.7 | 13.9 | 17.3 | 21.7 |
| 25 | 8.0 | 12.8 | 16,0 | 20,0 | |
| 50 | 7.3 | 11.7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18,0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13,7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7.0 | 9.8 | 11,0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7,6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Należy również stwierdzić, że zależność ciśnienia od średnicy rury nie zmienia ogólnego obrazu, ponieważ ciśnienie nie zmienia się wraz ze wzrostem przekroju, ale zwiększa się objętość chłodziwa, co pociąga za sobą dodatkowe koszty ogrzewania wody.
Jak widać, w przypadku scentralizowanego ogrzewania, sądząc po parametrach ciśnienia w systemie, prawie każdy PPR wykona (wciąż jest rezerwa), ale tutaj należy wziąć pod uwagę temperaturę chłodziwa, ponieważ te dwa parametry powinny być połączone.
RN10 jest w stanie wytrzymać stałą temperaturę 20 ° C (krótko 45 ° C), a RN16 stale utrzymuje 35 ° C (krótko 60 ° C), dlatego ta opcja nie nadaje się do doprowadzania gorącej wody lub ogrzewania.
Uwaga Niektórzy z jakiegoś powodu uważają, że duży przekrój rury pozwala lepiej ogrzać pomieszczenie, ale jest to niebezpieczny błąd. Po pierwsze, jak wspomniano powyżej, większa objętość wody będzie musiała być ogrzewana, po drugie, źródłem ogrzewania nie jest obwód, ale grzejnik i, po trzecie, PCB przewodzi ciepło bardzo źle.
Jakiego rodzaju ciśnieniowe rury polipropylenowe są zaprojektowane, możemy spojrzeć na powyższą tabelę i powrócić do wskaźników temperatury ponownie. Po pierwsze, należy rozważyć RN20 - taka rura jest uważana za uniwersalną (dla ciepłej i zimnej wody) i jest zaprojektowana do ciągłej pracy bez konsekwencji w temperaturze chłodziwa do 80 ° C, a konwekcyjne kotły do ogrzewania autonomicznego działają w trybie 60-80 ° C.
Niezbyt duże różnice w tym względzie oraz w kotłach kondensacyjnych - istnieje normalny tryb pracy 40-80 ° C, dlatego oba tryby są idealne dla PPR RN20.
Ale nie dla każdego regionu będzie wystarczająca temperatura 80 ° C dla grzejników i konturu, dlatego będziesz musiał użyć RN25, który może być stale obsługiwany w temperaturze 95 ° C. W tym trybie nie tylko autonomiczny kocioł może pracować, ale także centralna kotłownia, jeśli jest taka potrzeba, więc bardziej opłaca się używać tej konkretnej rury.

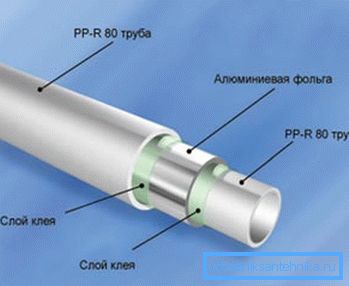

Rurka polipropylenowa RN25 ma pewne cechy, które należy wziąć pod uwagę podczas jej instalacji - jest to nieco większa średnica zewnętrzna, a umiejscowienie wzmacniającej folii aluminiowej nie znajduje się pośrodku ściany, ale bliżej powierzchni.

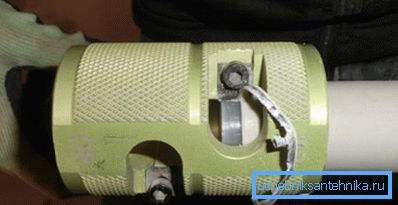

Jeśli powiększony odcinek nie przeszkadza zbytnio, a koniec nadal trafia do gorącej dyszy podczas lutowania, wówczas folia będzie przeszkadzać, ponieważ ta warstwa będzie pusta, co zmniejszy przyczepność do złączki rurowej, aw rezultacie jakość złącza. Aby tego uniknąć, musisz zrobić to sam, aby oczyścić koniec za pomocą sterownika, jak pokazano na górnym zdjęciu.
Zalecenie. Podczas lutowania polipropylenu koniec rury o średnicy 20 mm powinien pasować do złączki przy 14-17 mm, 25 mm - przy 15-19 mm. Kiedy koniec sięga głębiej, jego krawędzie są spłaszczone, co obniża przepuszczalność, a nawet powoduje blokadę.
Wniosek
Podsumowując, należy stwierdzić, jaki nacisk może wytrzymać rura metalowo-plastikowa - to 10kgs / cm2, dlatego jest doskonały do systemów ogrzewania podłogowego. Pomimo faktu, że polietylen jest oficjalnie używany do tego celu, zdecydowana większość hydraulików wybiera swój wybór na laminacie na bazie metalu o średnicy 16 mm.
